LED条屏

　　LED产业链已经很完善，所有的配件都可以很容易在网上买到，LED的技术参数， 日趋统一，行业标准基本形成，所有零配件都已经模块化。LED条屏，外形为长条形，包装和运输成本高，相对材料成本较低，LED屏幕的当地组装奠定了成本优势。 加上终用户并不熟悉LED屏幕，提高LED屏幕的当地销售的竞争力。
　　下面就以门头LED控制卡为例子讲述一个F5128x32的南宁海峡彩亮门头LED大条屏（1米长0.25米高）组装过程中的理论知识。

                                                       南宁海峡彩亮LED条屏
　　南宁海峡彩亮LED条屏组成部分：是由单元板，电源，控制卡，连线组成。下面就来一一分析。
　　单元板
　　门头LED条屏常用的单元板，根据亮度，点距，几分几扫描，来分类。
　　亮度
　　一般用CCD为计量单位。由于CCD比较难测量，行业一样用使用环境亮度指标来衡量。以下是各级亮度的定义：
　　户内亮度：白天需要日光灯照明的环境
　　半户外亮度：白天不需要日光灯照明，太阳不能直射屏，屏幕背景为墙壁，不透阳光
　　户外亮度：太阳能直射屏幕屏幕，屏幕背景空旷，能透射阳光。
　　点距： 就是发光点之间的距离。主要是取决于观看者的距离。门头屏幕观看距离一般在30米内，一般采用不大于P16（16mm），常用为P7.62 。点距越密，显示出来的字笔画越细腻，点越多，单位面积的屏幕就越贵。
　　几分几扫描：
　　在LED单元板，扫描方式有1/16 1/8 1/4 1/2 静态 几种。如果区分呢？一个简单的办法就是数一下单元板的LED的数目和74HC595的数量。见下面的单元板（图B）一共有64x32个单红的LED灯，16个74HC595。（1个6025相当2个74HC595）
　　计算方法：LED的数目除以74HC595的数目再除以8 : 64 x 32 / 16 / 8 = 16扫

                                            控制卡正、反面效果图
　　如果采用相同的LED灯，1/16扫的亮度要比1/8高，静态（1/1）的亮度是的。户内的屏幕一般采用1/16扫，半户外的一般采用1/16或者1/8。对于放置在屏幕经常受到猛烈阳光照射的环境，就用1/4扫描。
　　控制卡：
　　这里推荐使用门头LED控制卡，该款控制卡专门为门头LED条屏设计，使用简单，功能合适，价格优势明显。现在LED的市场竞争激烈，可以帮助你有效降低成本，提高效益。

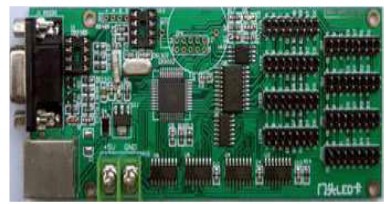

门头LED条屏控制卡

　　门头LED条屏控制卡
　　简介：
　　该卡支持64点高的LED条屏，多语言支持，可以显示任意字体和GIF动画，为店铺门头LED屏幕招牌横幅提供，高可靠，低成本的解决方案。操作简单，效果丰富。
　　应用：
　　16/32点高户内外条屏，64点高户内条屏，64点高小型户内LED屏幕
　　特点：
　　控制点数：1024x32点双色，1/16扫1024x64单色，1024x32双色，512x64双色，1/8 扫1024x32单色，512x32双色1/4 扫 512x32单色，256x32双色.
　　扫描方式：1/16 1/8 1/4扫.
　　参数更改：串口发送，无跳线设计.
　　显示效果：支持任意大小各种字体和图片，GIF动画.
　　运动效果：多种，GIF动画. 输出接口：16PIN 08接口. 扫描控制：硬件，频率可调.
　　储存容量：FLASH 4Mbit 无需电池，掉电保存.（可保存512x32单色图片256张）
　　通讯方式：RS232/RS485 / USB .
　　支持组网 250个屏幕联网.
　　软件语言：中文，英文，多国语言支持. 调试安装：快速简易安装和调试
　　工作环境：温度 -20 到 + 80.
　　电源及功率计算
　　LED屏幕的功率一般取决于单元板的595数量，全亮1个595的功率为0.4A。
　　数一下单元板上面595的数量就可以计算出功率的。如果屏幕只是显示文字，1个595的功率0.2A内。由于现在很多的电源的输出功率并没有标称那么大，也很少出现全亮的情况，所以功率等于标称功率基本就OK。当然功率选大一点有好处。
　　这里推荐使用 铁壳的LED专用5V电源。功率从5V 10A-40A。

铁壳的LED专用5V电源

　　连接
　　由于门头LED屏幕涉及的部件种类繁多，之间的连接也比小条屏要复杂，下面举一反三，介绍各部件之间的连接。
　　数据接口：
　　由于不同的扫描方式，有不同的接口，使用得多的是08接口，12接口和04接口。不同的接口主要是信号线的排列顺序不一样，原理是一样的。控制卡一般采用08接口，当单元板的接口与控制卡的不一致的时候，就需要制作一根转换线。
　　

　　LA=A，LB=B，LC=C，LD=D
　　ST=LT=LAT=L，CLK=CK=SK=S，OE=EN，N=GND
　　转换线制作
　　1、把做好的排线中间剪断，重新排列顺序然后接好，捆上电工胶布。（这个方法多人用）

　　2、把排线撕开，重新排列顺序做头。（我喜欢，因为我找不到胶布：）
