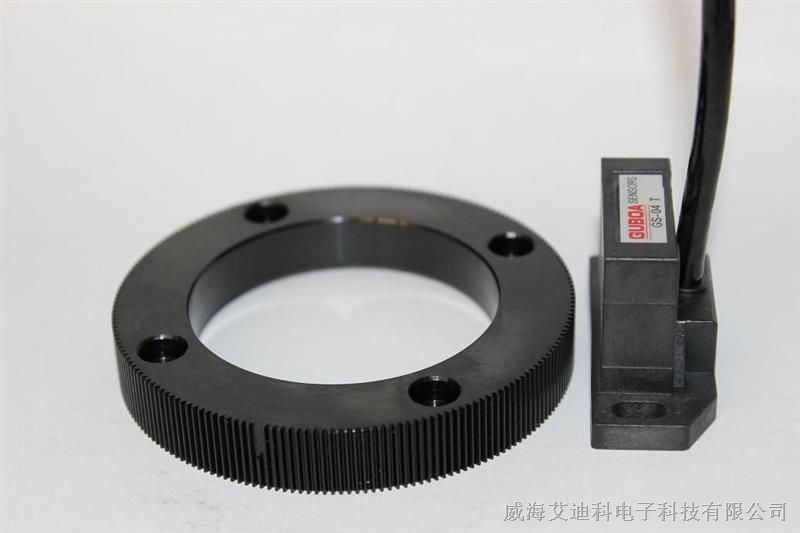

ADK-180-72000齿轮式磁感应编码器

供应 ADK-180-72000齿轮式磁感应编码器
供应 ADK-180-72000齿轮式磁感应编码器
  • 型号/规格:

    ADK-180-72000

  • 品牌/商标:

    艾迪科

普通会员
  • 企业名:威海艾迪科电子科技有限公司

    类型:生产企业

    电话: 0631-5995628

    手机:13287873556

    联系人:吕经理

    QQ: QQ:2012662615

    邮箱:2012662615@qq.com

    地址:山东威海经区香港路67号506-6

商品信息 更新时间:2014-08-15

ADK-180-72000


二、应用:
位置检测( 例如 机床设备:加工中心、 车床..)
AC 电机 & 电主轴速度位置回受
输送设备位置回受
电梯位置回受
其他特殊设备应用(无尘室真空)或在较恶劣环境(粉尘多及震动)
三、编码器组件

1、感应头
标准型内置式。内置信号处理,节省空间,采用高保护设计(IP68), 可使用于恶劣环境中。
微小型内置式。 内置信号处理,感应体积小,适用于小空间的安装并采高保护级的设计(IP68),可用于恶劣环境中。

2、齿轮
标准齿轮:我们提供模数0.3、0.4、0.5mm,128齿、256齿齿轮可供选择。
3、IGS编码器组件示意图
四、测量原理
以磁场为基础并整合感磁原件设计成感应式非接触感测头来感应齿轮上的齿数。并以电路修正信号或分割信号处理成1Vpp或TTL(RS422 Line Driver).
五、输出讯号
输出讯号有弦波(1Vpp)及方波(TTL),可依控制器要求选择采用。

六、产品性能及特点说明

非接触式的感应方式来检知旋转位置及速度,无需顾虑到机械性的磨耗。
直接传动没有机构背隙问题。
量测齿轮规格模数0.3mm,0.4mm,0.5mm提供选择
0~600KHZ高响应输出,输出信号有弦波(1Vpp)及方波(TTL).
内置式感应头体积小,适用于小安装空间。并采用高保护等级设计(IP68),可使用于恶劣环境。
在工业用场合可避免一般光学式环境污染的敏感性,增加系统长期稳定性。

有效提高加工精度,快速钻孔与快速换刀及连续性攻牙皆能保持稳定性的定位精度。

我公司主要生产中高端编码器,
