肖特基二极管_SB240_品牌现货

  • 型号/规格:

    SB240

  • 品牌/商标:

    CT(沛倫)

  • 封装形式:

    DO-15

  • 环保类别:

    无铅环保型

  • 安装方式:

    直插式

  • 包装方式:

    盒带编带包装

发布询价信息

3000多家会员为您找货报价,SO EASY!

普通会员
  • 企业名:沛伦科技(深圳)有限公司

    类型:生产企业

    电话: 0755-82877988

    手机:13316866759
    13751005371
    13632506415

    联系人:郭中華;李晶晶

    QQ: QQ:2018734564

    邮箱:coco@compact-tech.com

    地址:广东深圳东莞市东城区东纵路208号东城万达广场B区6栋办公楼2409室

商品信息

SB240肖特基二极管特点:

金属半导体结与保护环

外延建设

低正向压降

高电流能力

塑料材料进行UL认证94V-0

适用于低电压,高频率逆变器,免费使用

续流和极性保护应用


SB240肖特基二极管机械数据:

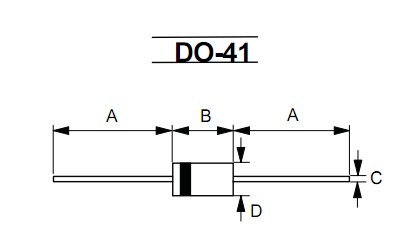

案例:JEDEC DO-41模压塑料

极性:颜色频带为负极

重量:0.318克

安装位置:任意

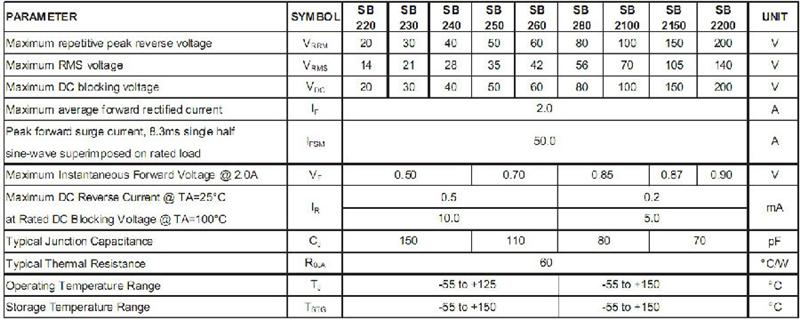

最大额定值和电气特性,在25℃的环境温度,除非另有规定等级。单相半波,60赫兹,电阻或电感性负载。对于容性负载,减免电流20%


SB240肖特基二极管应用:

SBD的结构及特点使其适合于在低压、大电流输出场合用作高频整流,在非常高的频率下(如X波段、C波段、S波段和Ku波段)用于检波和混频,在高速逻辑电路中用作箝位。在IC中也常使用SBD,像SBD?TTL集成电路早已成为TTL电路的主流,在高速计算机中被广泛采用。除了普通PN结二极管的特性参数之外,用于检波和混频的SBD电气参数还包括中频阻抗(指SBD施加额定本振功率时对指定中频所呈现的阻抗,一般在200Ω~600Ω之间)、电压驻波比(一般≤2)和噪声系数等。

    小贴士:肖特基二极管和快恢复二极管又什么区别


    快恢复二极管是指反向恢复时间很短的二极管(5us以下),工艺上多采用掺金措施,结构上有采用PN结型结构,有的采用改进的PIN结构。其正向压降高于普通二极管(1-2V),反向耐压多在1200V以下。从性能上可分为快恢复和超快恢复两个等级。前者反向恢复时间为数百纳秒或更长,后者则在100纳秒以下。


    肖特基二极管是以金属和半导体接触形成的势垒为基础的二极管,简称肖特基二极管(Schottky Barrier Diode),具有正向压降低(0.4--0.5V)、反向恢复时间很短(10-40纳秒),而且反向漏电流较大,耐压低,一般低于150V,多用于低电压场合。


    这两种管子通常用于开关电源。


    肖特基二极管和快恢复二极管区别:前者的恢复时间比后者小一百倍左右,前者的反向恢复时间大约为几纳秒~!


    前者的优点还有低功耗,大电流,超高速~!电气特性当然都是二极管阿~!


    快恢复二极管在制造工艺上采用掺金,单纯的扩散等工艺,可获得较高的开关速度,同时也能得到较高的耐压.目前快恢复二极管主要应用在逆变电源中做整流元件.
