显示器专用二极管_SB540系列

  • 型号/规格:

    SB540

  • 品牌/商标:

    CT(沛倫)

  • 封装形式:

    DO-201AD

  • 环保类别:

    无铅环保型

  • 安装方式:

    直插式

  • 包装方式:

    盒带编带包装

  • PDF资料:

    点击下载PDF

发布询价信息

3000多家会员为您找货报价,SO EASY!

普通会员
  • 企业名:沛伦科技(深圳)有限公司

    类型:生产企业

    电话: 0755-82877988

    手机:13316866759
    13751005371
    13632506415

    联系人:郭中華;李晶晶

    QQ: QQ:2018734564

    邮箱:coco@compact-tech.com

    地址:广东深圳东莞市东城区东纵路208号东城万达广场B区6栋办公楼2409室

商品信息

显示器专用二极管SB540产品特点:

金属半导体结与保护环

外延建设

低正向压降

高电流能力

塑料材料进行UL认证94V-0

适用于低电压,高频率逆变器,免费使用

续流和极性保护应用


显示器专用二极管SB540机械数据:

案例:JEDEC DO-201AD模压塑料

极性:颜色频带为负极

重量:1.071克

安装位置:任意


二极管是最常用的电子元件之一,它最大的特性就是单向导电,也就是电流只可以从二极管的一个方向流过,二极管的作用有整流电路,检波电路,稳压电路,各种调制电路,主要都是由二极管来构成的,其原理都很简单,正是由于二极管等元件的发明,才有我们现 在丰富多彩的电子信息世界的诞生,既然二极管的作用这么大那么我们应该如何去检测这个元件呢,其实很简单只要用万用表打到电阻档测量一下反向电阻如果很小就说明这个二极管是坏的,反向电阻如果很大这就说明这个二极管是好的。对于这样的基础元件我们应牢牢掌握住他的作用原理以及基本电路,这样才能为以后的电子技术学习打下良好的基础。

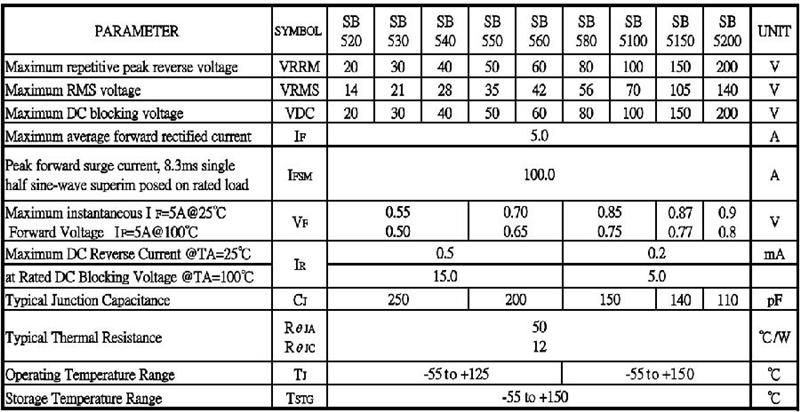

最大额定值和电气特性

在25̺环境温度,除非另有规定等级。

单相半波,60赫兹,电阻或电感性负载。

对于容性负载,减免电流20%


   公司成立於1985年,创立CT自有品牌以各系列之Rectifier Diode为主力产品,从晶圆设计开发 >封装制造 >成品测试 >产品销售结合於一体;工厂座落於山东淄博(员工计有1100人),目前销售网点有台北汐止.深圳.苏州.山东.长沙等处(员工计有70人). 本着以客为尊之服务精神,持续强化人员专业素质, 并提供更多之附加服务价值, 以提升竞争力,为因应AC-DC , DC-DC , DC-AC等电源产业客户采购之整合配套需求,公司也规划代理相应之产品,目前代理品牌有 冠西(COSMO : Photo couple ..), 奥士特 ( Orister : PWM- IC , LDO ..) AUK(高压MOSFET,BJT ..) , SEMIHOW(高压MOSFET) 尼克森 (Niko-semi 低压MOSFET ) , MEGAWIN(MCU,LED DRIVER)…等。


    小贴士:肖特基二极管和快恢复二极管又什么区别


    快恢复二极管是指反向恢复时间很短的二极管(5us以下),工艺上多采用掺金措施,结构上有采用PN结型结构,有的采用改进的PIN结构。其正向压降高于普通二极管(1-2V),反向耐压多在1200V以下。从性能上可分为快恢复和超快恢复两个等级。前者反向恢复时间为数百纳秒或更长,后者则在100纳秒以下。


    肖特基二极管是以金属和半导体接触形成的势垒为基础的二极管,简称肖特基二极管(Schottky Barrier Diode),具有正向压降低(0.4--0.5V)、反向恢复时间很短(10-40纳秒),而且反向漏电流较大,耐压低,一般低于150V,多用于低电压场合。


    这两种管子通常用于开关电源。


    肖特基二极管和快恢复二极管区别:前者的恢复时间比后者小一百倍左右,前者的反向恢复时间大约为几纳秒~!


    前者的优点还有低功耗,大电流,超高速~!电气特性当然都是二极管阿~!


    快恢复二极管在制造工艺上采用掺金,单纯的扩散等工艺,可获得较高的开关速度,同时也能得到较高的耐压.目前快恢复二极管主要应用在逆变电源中做整流元件.
