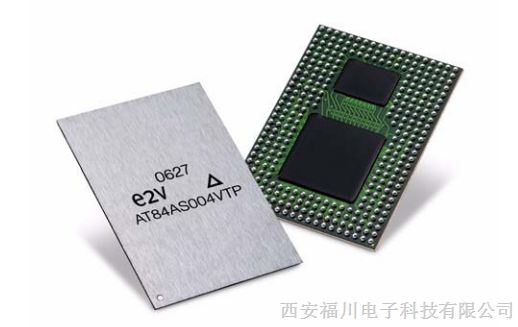

AT84AS004C单10位模数转换器
描述
AT84AS04结合了10位2 GSP的模数转换器,具有1:4的DMUX,设计用于在第一或第二奈奎斯特区宽带信号的精确数字化。它具有7.8个有效性比特数(ENOB)和-55 DBFs在2 GSPs上的无杂散动态范围(SFDR)。第一奈奎斯特区和7.5位,在全秒奈奎斯特上有54分贝的SFDR。1:4解复用的数字输出是LVDS逻辑兼容,允许与标准的轻松接口。FPGA或DSP。AT84ASO4工作在高达2 GSP。AT84AS04是一个25×35毫米的EBGA317封装。此包与FR4具有相同的TCE。在经受大的热冲击时具有优异的可靠性。
AT84ASO4是一个10位2 GSP的ADC,结合了1:4解复用器(DMUX),允许降低。
11位输出数据流(10位数据和一位超出范围的比特)由4或2的可选择因子构成。这个
ADC工作在全差分模式从模拟输入到数字输出。
ADC应该是50Ω反向终止,尽可能接近EBGA封装输入引脚(1毫米)。
最大值)。ADC时钟输入是片上100Ω差分终止。输出时钟和输出数据是LVDS逻辑兼容,应该是100Ω差异终止。
AT84ASO4ADC具有两个异步重置:
-DRRB,确保第一数字化数据对应于第一采集。
-AsiCCRST,确保第一数字化数据将在DMUX的端口A上输出。
ADC增益可以通过GA模拟控制输入一个采样调谐到单位增益。
延迟调整功能(SDA模拟控制输入,通过SDAEN信号激活)可用于将ADC孔径延迟在其中心值周围精确±120 ps。SDA功能可能是有意义的
交错多个ADC。提供控制引脚B/GB以选择二进制或灰色数据输出。
格式。
一个可调谐延迟单元(通过CKDACTRL控制)集成在ADC和DMUX之间。
在ADC和DMUX之间的接口上精细调整数据与时钟对齐的时钟路径。
这种延迟可以在默认中心值范围内从275到275 ps调整,具有典型的550 ps的特性。
延迟调谐范围。还提供了一个额外的独立延迟单元,(通过DACTRL模拟控制输入控制,并通过DAEN激活)。调谐范围一般为550 ps。
模式发生器(PGEB)集成在ADC部件中用于调试或采集设置。类似地,A内建自测试(BIST)是为DMUX部分的快速调试提供的。输出解复用1:4或
通过RS数字控制输入可以选择1:2的比例。
可以选择用于输出时钟的两种模式(通过DrType):
DR模式:只有输出时钟上升沿有效,输出时钟速率与输出相同。
数据速率:DR/2模式——输出时钟上升沿和下降沿均为活动状态,输出时钟速率为一半输出数据速率。
数据输出在AT84AS00 4的输出中可用两种不同模式:
-交错:偶数和奇数位出现一半的数据周期延迟
-同时:偶数和奇数位同时出现
提供一种功率减少模式(睡眠控制输入)以减少DMUX的功耗。
ADC结温度监测是通过二极管输入通过检测在接近芯片热点的ADC上实现的1个二极管的电压降成为可能的。
AT84AS04是在一个增强的球栅阵列(EBGA)中传输的,非常适合于受到大的热变化的应用(由于它的TCE类似于FR4材料TCE)。
500 MVPP差分100Ω或单端50Ω模拟输入
100Ω差分或单端50Ω时钟输入
LVDS输出兼容性
电源:-5V,-2.2V,3.3V和VPLUS输出电源
特性
生产商 |
E2V |
封装 |
BGA |
管脚数 |
317 |
接触面电镀 |
锡、铅 |
安装 |
表面安装 |
Integral Nonlinearity (INL) |
4LSB |
最大功耗 |
7.1W |
A/D转换器数量 |
1 |
模拟量输入 |
1 |
功耗 |
6.5W |
分辨率 |
10b |
采样率 |
2GS/s |
供应类型 |
Dual |
商业级温度范围 |
TAMB>0°C;TJ<90°C( |
工业级温度范围 |
TAMB>>40°C;TJ<110°C |
4. 应用
直接射频下变频
宽带数字接收机
测试仪器
高速数据采集
高能物理学

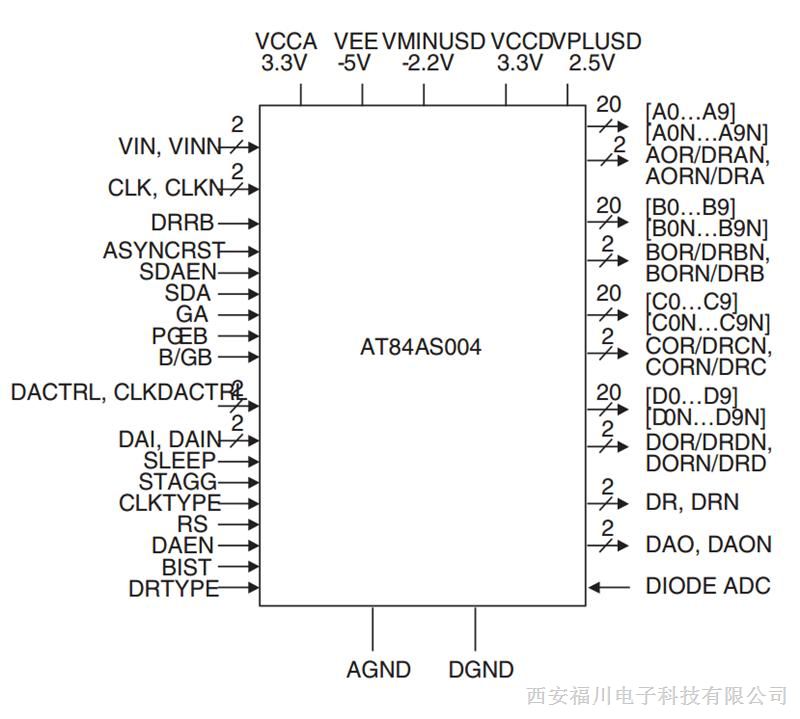

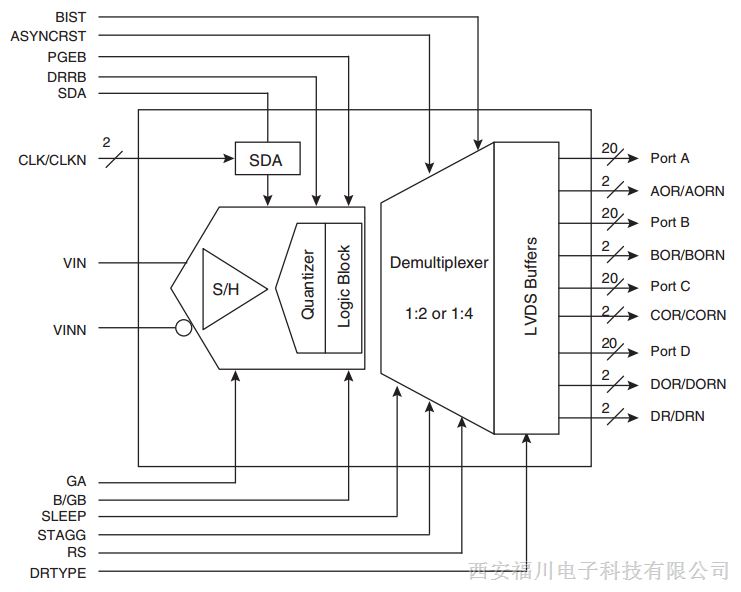

5.简化框图
