SM2120B  PH值传感器为RS485总线式PH值传感器，采用RS485接口，标准MODBUS-RTU协议，可实现多点同时监测，组网并远传。

SM2120M 为4-20mA电流输出PH值传感器，为通用电流传感器，可远传。

适用于各种场所,尤其适用于土壤、污水处理等场所。
为便于工程组网及工业应用，本模块采用工业广泛使用的MODBUS-RTU通讯协议，支持二次开发。用户只需根据我们

的通讯协议即可使用任何串口通讯软件实现模块数据的查询和设置。

 一、可组网的PH传感器，每个设备都可设置设备地址

二、采用DC7-24V宽范围电源供电

三、采用标准MODBUS-RTU协议，可直接接入PLC或组态软件

四、较高的线性度，一致性好，用户可校正

五、防护等级高达IP65

测量范围	4到9pH
分辨率	0.1/0.01 pH
精度	±0.5 pH,
反应时间	14秒
缓冲液识别	自动识别
适用温度范围	0°C --65°C
电源	DC 7—24V
外形尺寸	115×96×30mm3

一、了解探头使用方法和注意事项

1、去除被测土壤表面石子、草、树叶等覆盖物，去除表层土壤，如果土壤太干，先浇一些水，过25-30分钟之后再进行测量。
2、在测试前，请用柔软的布将探头金属表面擦拭干净。初次使用该仪器时，建议反复测试几次再读数，以免探头金属表面的保护油层对水分值和PH值造成影响。
3、在测量时，将仪器探头插入土壤，注意将探头电极要全部插入土壤里面，而且要确保电极和边上的土壤紧密接触。
为了准确测量土壤的PH值和水分值，需将探头插入土壤里约十分钟。
因为土壤性质的不同，探头和土壤接触的紧密度也不同，建议测量多个数值，取平均值。
4、使用后，请将探头擦拭干净。

      注意事项:

1、 不要让探头插在土壤里太长时间，探头金属表面为易损材料。
2、 使用后，确保将探头擦拭干净
3、 仪器要远离带有磁性的物体，也不要和别的金属物一起存放，以免损坏。
4、 不能用于液体的测试。
5、 不要用手指去接触探头，手指上的油脂会影响探头电极间的导电性能，导致测量数据不准。

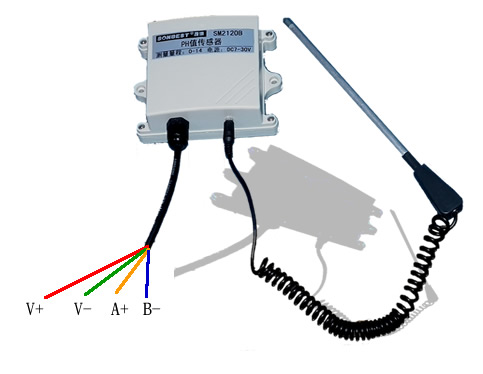

二、按下图所示接线

   请注意接线线芯颜色，不可接错，通电前请检查接线正确性。



标号	说明	线色	技术说明
V+	供电电源正	红色	6-24V输入电压正极
V-	供电电源负	绿色	6-24V输入电压负极
A+	RS485 A+	黄色	RS485 A+
B-	RS485 B-	兰色	RS485 B-



二、使用随机软件测试

三、根据通讯协议接入自己的系统或组态软件

    设备默认波特率为9600，8,n,0,使用的是标准MODBUS-RTU协议。可以直接接入PLC或组态软件

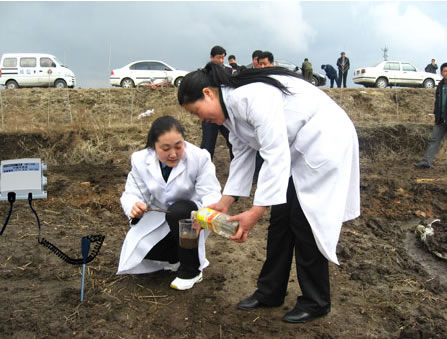

用于土壤酸碱度测量
