安泰信数字频谱分析仪 3GHz便携式存储频谱仪GA4063+TG(带信号源)

供应安泰信数字频谱分析仪 3GHz便携式存储频谱仪GA4063+TG(带信号源)
供应安泰信数字频谱分析仪 3GHz便携式存储频谱仪GA4063+TG(带信号源)
VIP会员 第 18
  • 企业名:上海艾斯达电子

    类型:经销商

    电话: 021-51035787

    手机:13764678882

    联系人:钱先生,张小姐,韩小姐

    QQ: QQ:345952988QQ:809867380

    邮箱:isd99@163.com

    地址:上海上海市上海北京东路668号赛格电子市场G537室

产品分类
商品信息 更新时间:2016-10-25

GA4063为 体积小、重量轻、高性价比的便携式频谱分析仪。它拥有易于操作的键盘布局;高清晰度的8.5英寸TFT彩色液晶显示屏;显示界面包含恰当的设置和提示信 息;标配或可扩展USB、LAN和R232通信接口,可通过虚拟终端显示和控制以及远程网络访问。本频谱仪可广泛应用于教育科学、企业研发和工业生产等诸 多领域,可以很好的对RF有线、无线系统进行故障检查及信号频率的分析比较,广泛应用在通信行业。


国内水平级的(GA40XX)3G频谱仪

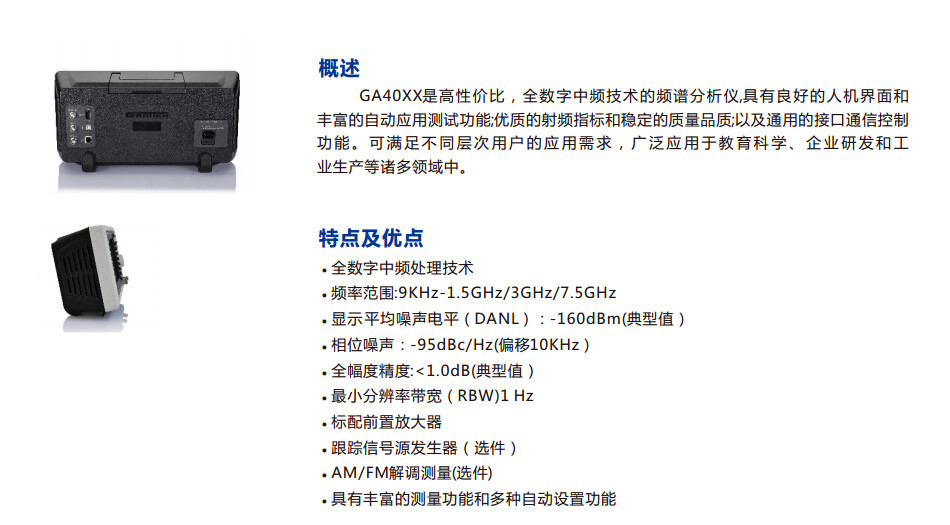

GA40XX系列3G频谱分析仪采用数字中频转换和信号处理链,通过全数字中频技术、集成RF微带电路技术,高频宽带小数分频逐点锁相本振合成技术,从而在显示平均噪声电平,相位噪声,分辨率带宽,测量功能等指标达到了国外同类产品水平。

GA40XX系列特点

1、显示平均噪声电平

显示平均噪声电平(DANL)低至-160dBm(典型值),可以测量微弱射频信号。

2、相位噪声

指标高达-95dBc/Hz,从而避免噪声边带掩盖小信号,还可自动测量被测信号的相位噪

3、分辨率带宽(RBW)1Hz

分辨频率相差只有1Hz的两个信号,分辨两个幅度相当而频率相差很小信号能力的指标。

4、三条迹线

通过不同颜色的迹线,反应出改变RBW后的测试状态,在同一界面上观察对比


  • 功能模块:
  • 多样的连接能力

    多样的数据端口接入、编程、升级,方便用户进行操作。

    USB接口

    USBHost、USBDevice,支持软件U盘升级

    LAN接口

    局域网(Local Area Network,LAN)

    RS232接口

    (Electronic Industries Association,EIA) 所制定的异步传输标准接口


    USB接口

    USBHost、USBDevice,支持软件U盘升级

    LAN接口

    局域网(Local Area Network,LAN)

    RS232接口

    (Electronic Industries Association,EIA) 所制定的异步传输标准接口

    型号

    GA4062

    GA4032

    GA4033

    GA4063

    GA4064

     频率范围

    9KHz~1.5GHz

    9KHz~3GHz

    9KHz~7.5GHz

    老化率

    ±0.1ppm /年

    ±1ppm /年

    ±0.1ppm /年

    光标频率读出精度
    (开始, 停止, 中心,光标)

    光标分辨率:(频率扫宽)/(扫描点数-1)

     不确定度:±(频率指示×频率参考不确定度+1%×扫宽+10%×分辨率带宽+光标分辨率+1Hz)

     光标频率计数器

    分辨率:1Hz

     频率扫描范围

    零扫宽,100Hz~频率值;分辨率:1Hz

     SSB相噪

    <-100dBc∕Hz@10KHz

    <-90dBc∕Hz@10KHz

         <-95dBc∕Hz@10KHz        ①

     分辨率带宽
    (RBW)-3dB带宽

    1 Hz ~ 3 MHz

    100 Hz ~ 1 MHz

    1 Hz ~ 3 MHz

    分辨率滤波器形状系数:< 5 : 1

     测量范围

    +30 dBm至显示平均噪声电平(DANL)

     安全输入电平

    +30 dBm (1 W),DC:±25V

     显示平均噪声电平
    (DANL) 预放开

    ≤-148dBm,
    -160dBm(典型值)

    ≤-128dBm,
    -140dBm(典型值)

    ≤-148dBm,
    -160dBm(典型值)

     电平测量

    单位:dBm、dBmV、dBμV、dBμV/m、μV、mV、V、mW、W

    检波器:正峰值、负峰值、取样检波、常态检波

    电平测量误差:±(0.6dB+频率响应);频响:±1dB
    ±1dB(典型值)

     参考电平

    设置范围:-100dBm ~ +30dBm

     杂散响应

    二次谐波失真< -70 dB ③

    三阶交调失真<-70dBc ④

    固有残余响应<-88dBm(典型值)⑤

     扫描时间

    范围:10 ms ~ 3000 s  (SPAN>100Hz)

    扫描模式:连续, 单次

    触发源:自由运行,视频触发,外触发

     RF 输入

    连接器和阻抗:N型阴头:50Ω(标称值);VSWR<1.5:1(衰减器设置10dB)

     外部接口

    USB、LAN、RS232或VGA(二选一)

     自动测试功能

    相位噪声、邻道功率、占用带宽、三阶互调、Pass/Fail、驻波比等

     显示器

    显示器大小和类型:8.5英寸TFT LCD;语言:英文,简体中文

     电源要求

    电源电压:100V ~ 240V ;频率额定值:50/60/400Hz;功耗:小于35W

     环境和尺寸

    重量:小于7 kg;尺寸:410mm×210mm×136mm

    跟踪信号发生器(选件)

    频率范围:5MHz~频率值(可用到9KHz)

    输出电平:0~-25dBm

    输出平坦度:±3dB(≥5MHz)

    连接器和阻抗:N型阴头;50Ω(标称值)

    AM/FM解调测量
    (选件)
    GA4032无此选件

    AM解调

    调制频率:20Hz~100KHz

    调制深度:5%~95%

    测量精度:±4%

    FM解调

    调制频率:20Hz~200KHz

    频偏范围:20Hz~400KHz

    频偏精度:4%

    信纳比

    测量范围:0~60dB

    测量精度:±1dB

    *注:测试条件:①fc=500MHz,RBW=100Hz,VBW=1Hz ②输入衰减器设置≥20 dB,预放关 ③混频器电平-40dBm,频率1MHz ~ 1500MHz④双频信号频率间隔大于1MHz,混频器电平-30dBm ⑤输入端接50Ω负载,ATT:0dB
