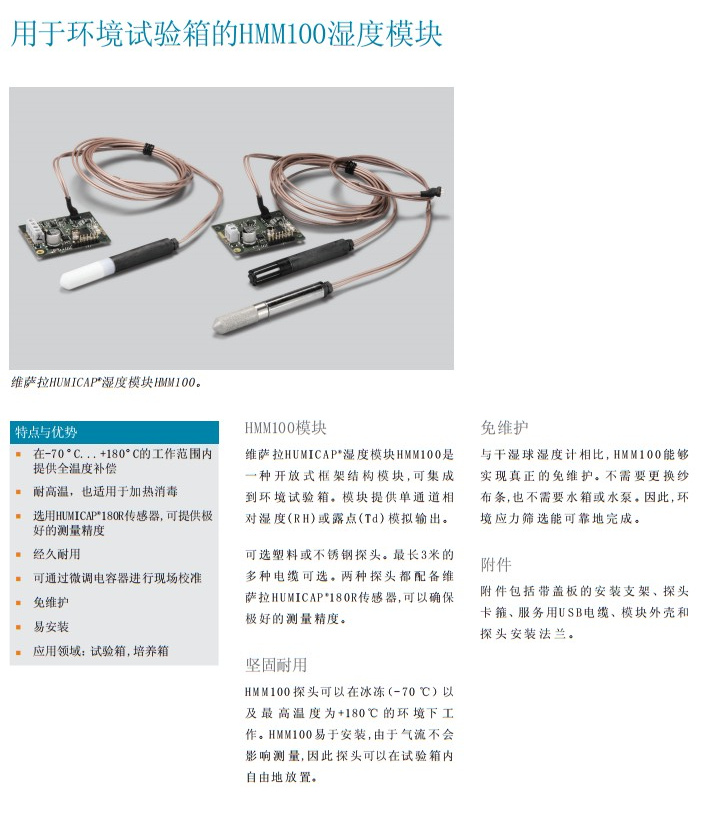

用于环境试验箱的HMM100湿度模块

维萨拉HUMICAP®湿度模块HMM100

特点与优势
? 在-70 °C...+180°C的工作范围内
提供全温度补偿
? 耐高温，也适用于加热消毒
? 选用HUMICAP®180R传感器,可提供极
好的测量精度
? 经久耐用
? 可通过微调电容器进行现场校准
? 免维护
? 易安装
? 应用领域：试验箱,培养箱

HMM100模块
维萨拉H U M IC A P ®湿度模块H M M 10 0是
一种开放式框架结构模块,可集成到环
境试验箱。模块提供单通道相对湿度
(R H)或露点(Td)模拟输出。
可选塑料或不锈钢探头。长3米的多
种电缆可选。两种探头都配备维萨拉
H U MICA P ®180R传感器,可以确保极好的
测量精度。
坚固耐用
H M M100探头可以在冰冻（-70 ℃）以及
高温度为+180℃ 的环境下工作。HMM100易
于安装,由于气流不会影响测量,因此
探头可以在试验箱内自由地放置。
维萨拉HUMICAP®湿度模块HMM100。

免维护
与干湿球湿度计相比,HMM100能够实现真
正的免维护。不需要更换纱布条,也不需
要水箱或水泵。因此,环境应力筛选能
可靠地完成。
附件
附件包括带盖板的安装支架、探头卡
箍、服务用USB电缆、模块外壳和探头安装法兰

技术参数

机械部件

服务电缆接头M8系列4–针(阳螺纹)

探头直径12 mm

探头电缆长度0.6/1.55/2.9 m

探头材料

塑料 PPS

不锈钢 AISI316/PPS

探头安装卡箍 AISI316

安装支架材料

盖板 ABS/PC

底板 铝合金

模块外壳材料ABS/PC(盖)

性能

相对湿度

测量范围0 ... 100 %RH

准确度（包括非线性,迟滞和重复性）

温度范围-20 ... +40 °C

0 ... 90 %RH ±2 %RH

90 ... 100 %RH ±3 %RH

温度范围-40 ... -20 °C, +40 ... +180 °C

0 ... 90 %RH ±2.5 %RH

90 ... 100 %RH ±3.5 %RH

工厂校准不确定性(+20 ℃) ±1.5 %RH

湿度传感器Vaisala HUMICAP® 180R

露点温度

测量范围-20 ... +100 °C (-4 ... +212 °F)Td

准确度（包括非线性，迟滞和重复性）

露点降低<20℃时 ±2 °C Td

(环境温度-露点）

工作环境

工作温度范围

电路板-5 ... +55 °C (+23 ... +131 °F)

不锈钢和塑料探头-70 ... +180 °C (-94 ... +356 °F)

多孔PTFE过滤器,

不锈钢烧结过滤器 -70 ... +180 °C (-94 ... +356 °F)

塑料格栅,隔膜过滤器-20 ... +80 °C (-4 ... +176 °F)

电磁兼容性符合EMC标准EN61326-1,

用于轻工业环境

输入与输出

工作电压

2-线 型号 24 VDC

3-线 型号 10 ... 35 VDC或24 VAC

使用0 ... 10 V输出时,电压为

13 ... 35 VDC或24 VAC

耗电量6 mA

模拟输出类型（1个输出可选）

2-线 型号 4 ... 20 mA(路供电)

3-线 型号 0 ... 20 mA, 0 ... 1 V/5 V/10 V

导线尺寸 0.5 ... 1. 5 mm2 (AWG)

服务接口 用于USB电缆的M8接头

尺寸

选项与附件

湿度传感器 HUMICAP180R

隔膜过滤器10159HM

塑料格栅过滤器 6221

多孔PTFE过滤器 219452SP

不锈钢烧结过滤器 HM47280SP

带盖板的安装支架225979

模块外壳（IP65） 226060

探头安装法兰 226061

探头安装卡箍（10件） 226067

USB电缆 226068
