SC92F7003X20U替代STM8S003

封装：

SC92F7003Q20R（QFN20）

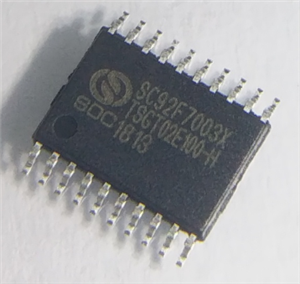

SC92F7003X20U（TSSOP20）

内核：     高速1T 8051

Flash ROM： 8 Kbytes Flash ROM（MOVC禁止寻址0000H~00FFH）可重复写入1万次

IAP：可code option成0K、0.5K、1K或8K

EEPROM：独立的128 bytes，可重复写入10万次，10年以上保存寿命

SRAM：内部256 bytes+外部256 bytes

系统时钟（fSYS）:

l内建高频 16MHz 振荡器（fHRC）

n作为系统时钟源时，fSYS可通过编程器选择设定为16/8/4/1.33MHz

n频率误差：跨越 (2.9V~5.5V) 及 (-20 ~ 85℃) 应用环境，不超过 ±1%

l内置高频晶体振荡器电路

n可外接2~16MHz振荡器

n作为系统时钟源时，fSYS可通过编程器选择使用外接晶振 /1 /2 /4 /12 这四种分频中的一种

lIC系统时钟（fSYS）对应的工作电压范围：

n>12MHz @2.9~5.5V

n≤12MHz @2.4~5.5V

内建低频 128kHz LRC 振荡器：

l可作为BaseTimer的时钟源，并唤醒STOP

l可作为WDT的时钟源，

l频率误差： 跨越 (4.0V ~ 5.5V) 及 (-20 ~ 85℃) 应用环境，频率误差不超过 ±4%

低电压复位（LVR）：

l复位电压有4级可选：分别是:4.3V、3.7V、2.9V、2.3V

l缺省值为用户烧写Code Option所选值

Flash烧写接口：

l2线烧写接口

中断（INT）：

lTimer0，Timer1，Timer2，INT0，INT1，INT2，ADC，PWM，UART，SSI，Base Timer共11个中断源

l外部中断有3个中断向量，共16个中断口，全部可设上升沿、下降沿、双沿中断

l两级中断优先级可设

数字外围：

l最大18个双向可独立控制的 I/O口，可独立设定上拉电阻

l全部IO具有大灌电流驱动能力（70mA）

l11位WDT，可选时钟分频比

l3个标准 80C51 定时器Timer0、Timer1和Timer2

l7路共用周期、单独可调占空比的 10位PWM ，其中PWM0~5可分为三组输出互补带死区的PWM波形

l1个独立UART通信口（可切换IO口）

l1个UART/SPI/IIC三选一通讯口SSI（可切换IO口）

模拟外围：

l8路12位±2LSB ADC

n内建基准的 2.4V 参考电压

nADC的参考电压有2种选择，分别是 VDD以及内部2.4V

n内部一路ADC可直接测量VDD电压

n可设ADC转换完成中断

省电模式：

lIDLE Mode，可由任何中断唤醒

lSTOP Mode，可由 INT0、1、2和BaseTimer唤醒
