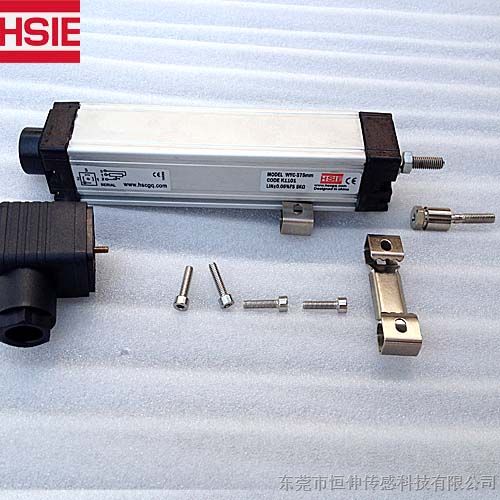

WYC拉杆式直线位移传感器注塑机专用电子尺

型号/规格：
WYC拉杆式
品牌/商标：
HSIE

发布询价信息

普通会员

企业名：东莞市恒伸传感科技有限公司

类型：生产企业

电话： 0769-21680563

手机：18613079504

联系人：刘平

QQ：

邮箱：ansi552211@163.com

地址：广东东莞南城区水濂澎峒工业区联合厂房B栋

产品分类

传感器(9)
∟ 物(料)位传感器(3)∟ 线性传感器(6)

新品上架

商品信息 更新时间：2013-11-11

通用WYC拉杆系列直线位移传感器用于对位移或者长度进行测量。测量行程75mm~1250mm，两端均有4mm返冲行程，线性精度0.1%~0.04%FS，重复精度±0.013mm。传感器的结构设计保证安装方便，牢固可靠。外壳进行了阳极处理，外观靓丽，抗腐蚀，内置导电塑料测量单元，无温漂，寿命长，保证运行顺滑。密封防护等级IP67，DIN430650镀银插座，适用范围广信号传输更稳定，拉杆球具有0.5mm自动对中功能，公司从国外进口的专用线性修刻系统，电阻修刻技术不仅可以满足您的线性度要求，而且可以根据客户的要求修刻电阻值的大小。

WYC拉杆系列参数表（表一）

公称行程规格	mm	75	100	125	150	175	200	225	250	275	300	325	350
电阻行程(A.E)	mm	75.5	101	126	151	176.5	201.5	226.5	252	277	302	327.5	352.5
机械行程(M.T)	mm	82.5	108	133	158	183.5	208.5	233.5	259	284	309	334.5	359.5
相对线性精度(FS)	±%	0.15				0.08			0.05
电阻值±10%	KΩ	5
解析度/分辨率	模拟	Infinite无限解析
重复性精度	mm	0.01
工作速度	m/s	10
建议输出环电流	μA	1
使用温度环境	℃	-40℃ ～ +120℃
输出信号类型	Vdc	0～100%给定输入电压（随位移变化而比例变化），备注：作为指示用，不能带负载
尺寸A	mm	139	164	190	215	240	266	291	317	342	368	393	418
重量(不含配件)	g	168	190	210	230	250	272	292	312	332	354	376	398

WYC拉杆系列参数表（表二）

公称行程规格	mm	375	400	425	450	475	500	550	600	650	700	750	800
电阻行程(A.E)	mm	377.5	403	428	453	478.5	503.5	553.5	604	654	704.5	754.5	805
机械行程(M.T)	mm	384.5	410	435	460	485.5	510.5	560.5	611	661	711.5	761.5	812
相对线性精度(FS)	±%	0.05										0.04
电阻值±10%	KΩ	5						10
解析度/分辨率	模拟	Infinite无限解析
重复性精度	mm	0.01
工作速度	m/s	10
建议输出环电流	μA	10
使用温度环境	℃	-40℃ ～ +120℃
输出信号类型	Vdc	0～100%给定输入电压（随位移变化而比例变化），备注：作为指示用，不能带负载
尺寸A	mm	444	469	494	519	544	570	621	671	721	772	822	873
重量(不含配件)	g	418	438	458	480	500	522	564	606	648	690	730	772

WYC拉杆系列参数表（表三）

公称行程规格	mm	850	900	950	1000
电阻行程(A.E)	mm	855	905.5	955.5	1006
机械行程(M.T)	mm	862	912.5	962.5	1013
相对线性精度(FS)	±%	0.04
电阻值±10%	KΩ	10
解析度/分辨率	模拟	Infinite无限解析
重复性精度	mm	0.01
工作速度	m/s	10
建议输出环电流	μA	10
使用温度环境	℃	-40℃ ～ +120℃
输出信号类型	Vdc	0～100%给定输入电压（随位移变化而比例变化），备注：作为指示用，不能带负载
尺寸A	mm	923	974	1024	1075
