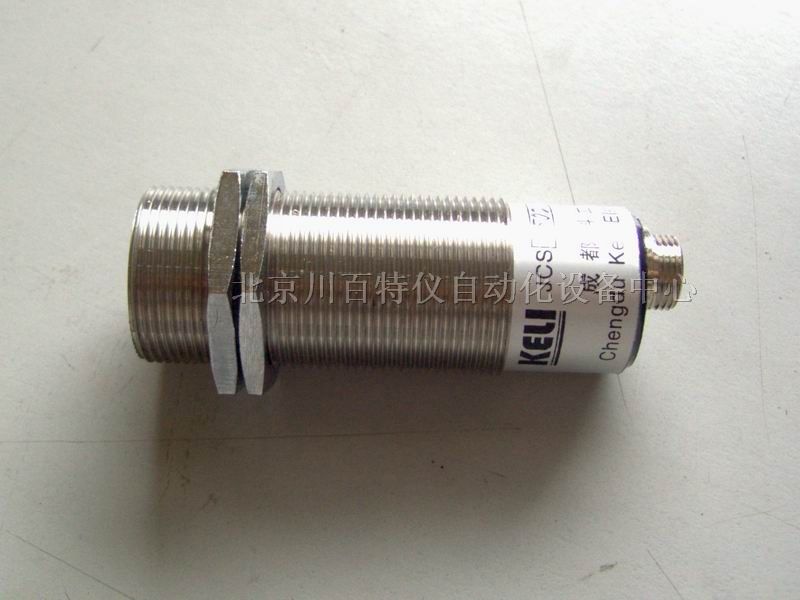

TLBS05系列*声波距离传感器，采用*声波回波测距原理，运用*的时差测量技术，检测传感器与目标物之间的距离，采用本厂开发的小角度，小盲区*声波传感器，具有测量准确，无接触，*水，*腐蚀，*等优点，可应于液位，物位检测，*的液位，料位检测方式，可*在液面有泡沫或大的晃动，不易检测到回波的情况下有稳定的输出。



一、主要技术指标：

检测距离：                        米

盲区：                        0.25米

*声波工作频率                75KHZ

重复精度：                    0.5%

输出速度：                    5次/秒

波束角（-6DB）：              10°

工作电压：                        DC（纹波<200mVp-p）

工作电流：                    <100MA

输出信号：

工作温度：                    -30-70℃(带温度补尝)

*护等级（前端）：             IP65

材质：                    不锈钢（外壳） ABS（传感头）

*标准测试目标物：0. 5x0. 5米硬质平板，与传感器垂直放置



二、外形尺寸，接线方法：



外形尺寸：

    传感器后端输出引脚定义：

1：VCC （电源正*）

2：GND （电源负*，信号公共端）

3：空

4：OUT  (PNP开关输出)

5：温度传感器



三、传感器量程设置和校准：

1：量程设置

1）   设置0V输出点

按下开关“K”（约1秒），此时LED变为红色，将传感器对准目标平面（传感器与目标平面垂直）按下“K”（约5秒）直至LED 熄灭，此时传感器与目标之间的距离被设定为0V输出点的距离。

2）   设置5V输出点

按下开关“K”（约1秒）两次，此时LED变为绿色，将传感器对准目标平面（传感器与目标平面垂直）按下“K”（约5秒）直至LED 熄灭，此时传感器与目标之间的距离被设定为5V输出点的距离。

2：开关输出点距离设定

     按下开关“K”（约1秒）三次，此时LED变为黄色，将传感器对准目标平面（传感器与目标平面垂直）按下“K”（约5秒）直至LED 熄灭，此时传感器与目标之间的距离被设定为开关输出点的距离。

  *开关输出点回差为10mm

3：设定开关输出状态

     传感器出厂设置为“常开”

     设置方法：断开传感器电源，——按下“K”——接通电源，此时LED点亮，——放开“K”

     开关输出状态变为“常闭”

     重复以上操作，开关输出状态改变。

4：传感器输出的第5脚为 “正常/液位料位方式”切换。

       在正常状态下，传感器在未检测到回波时输出为*大。

   在液位料位方式下，传感器在未检测到信号时将保持上次输出的值，直到检测到*信号时才改变输出值。

      输出的第5脚悬空为式“正常模式“，接“GND”为“液位料位模式”



        *以上设置时传感器与目标物之间的距离应在0.25-3米之间



四、安装：

开孔直径：30MM

传感头前端各方向半径50CM范围内应无障碍物，以免由于杂乱的回波影响传感器正常工作。

用随机附带的螺母将传感器固定，传感器固定力矩<10N/M，以免损坏传感器

注意：1:传感器固定板不能有强烈的机械振动，工作环境应无强烈高频噪声和强电磁干扰。

2：传感器外壳与“GND”端相通，请注意与其它设备的隔离。
