高质量昆山加急打样加工,高质量昆山加急打样价格合理,欢迎来电

高质量昆山加急打样加工,高质量昆山加急打样价格合理,欢迎来电
高质量昆山加急打样加工,高质量昆山加急打样价格合理,欢迎来电
  • 型号/规格:

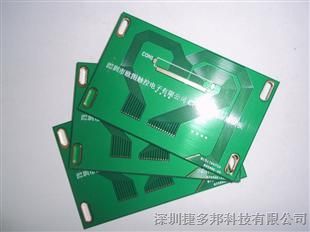

    双面板打样

  • 品牌/商标:

    捷多邦

普通会员
  • 企业名:深圳捷多邦科技有限公司

    类型:生产制造商

    电话: 400-852-8880

    手机:13622357372

    联系人:任乔林

    QQ: QQ:847906523

    邮箱:847906523@qq.com

    地址:广东深圳广东省深圳市宝安区福永街道龙王庙工业区32-33栋

产品分类
商品信息 更新时间:2013-04-19

PCB打样的概念:

  pcb打样的英文全称 PrintedCircuitBoard proofing。
  pcb打样详细介绍 PCB的中文名称为印制电路板、又称印刷电路板、印刷线路板是重要的电子部件是电子元器件的支撑体是电子元器件电气连接的提供者。由于它是采用电子印刷术制作的故被称为“印刷”电路板。
  PCB打样就是指印制电路板在批量生产前的试产。主要应用为电子工程师在设计好电路并完成PCB Layout之后向工厂进行小批量试产的过程即为PCB打样。而PCB打样的生产数量一般没有具体界线,一般是工程师在产品设计未完成确认和完成测试之前都称之为PCB打样。



PCB最好采用1:1的比例其步骤:

  ◆设计元件分布图:取一块面积大于P C B的泡沫板上面贴一张与PCB尺寸的纸然后根据电原理图逐一在框内排器件反复调整器件位置直到满意为止。

  ◆绘图:依泡沫板上排好的器件方位绘制出一份11的印制板走线图。然后用复写纸复写到事先经过清洗的覆铜板上。如果是双面走线,就需要双面定位复写避免误差可以先复写一面以后打定位孔,第二面根据定位孔连线。

  ◆描板:用蘸水笔把准备好的黑色调和漆按复写图样描在电路板上。

  ◆腐蚀:用一份三氯化铁和二份水的质量配制成三氯化铁溶液--腐蚀液其倒入塑料容器中。把描好的铜箔板放入腐蚀液中。为了加快腐蚀速度可适当增加三氯化铁的浓度。如果天气较冷可将溶液适当加热但加热的最高温度要控制在(4050)℃之问否则容易破坏板上的保护漆。待裸铜箔完全腐蚀干净后取出电路板用清水洗净去保护漆再用清水洗净擦干后涂上松香水便可进行焊接。 在制作实践中还有一些其他方法
