品牌 H* 型号 H*-2000系列

类型 质量流量计  测量范围 0--120m/s （ 20 ℃， 101.33KPa）（m3/h）

精度等级 ± 1% 的读数± 0.5% 满量程 公称通径（mm）

适用介质 各种气体 工作压力 20（MPa）

工作温度 530（℃）

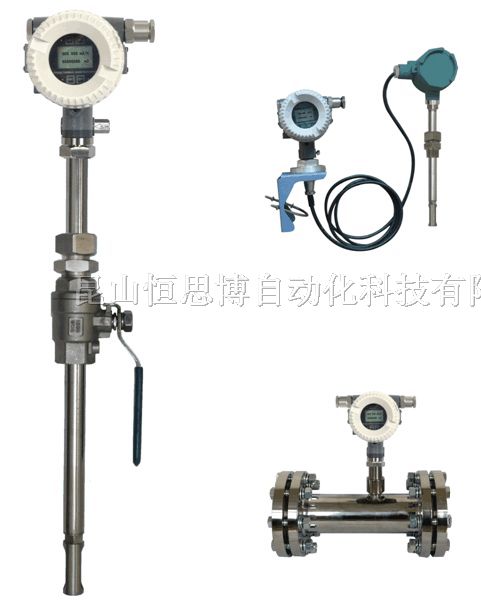

热式气体质量流量计全称为H*-2000系列热式气体质量流量计是运用专有流量数据模型算法；模糊理论控制温度、湿度算法；*智能微处理器及模数、数模转换芯片；宽量程比1000：1；大口径，低流速，压损可忽略；直接测量质量流量，无须温压补偿；低流速测量*灵敏。直管段要求不高1-2D。



热式气体质量流量计是用于测量和控制气体质量流量的新型仪表。可应用于石油、化工、钢铁冶金、电力、轻工 、医药、*等工业部门的空气、氧气、氮气、氩气、氦气、烃类气体、天然气、煤气、烟道气的监测。



该产品可替代孔板，文丘里管、阿牛巴，涡街等流量计。其特点是*性高，重复性好，压损小，无可动部件，量程比宽，响应速度快，测量精度高，无须温压补偿，*震好。*在大管径，低流速，流量范围变化大及*流量测量方面*优势。



一、热式气体质量流量计产品应用：



◆ 公用工程--电、气、水处理的监控

管道的气体；通用系统；沼气；煤气；天然气；液化气；锅炉预热空气



◆ 石油与天然气工业

能量交换；填井气回收；燃气计量；气体质量分析；泄露气测试；天然气测量；火炬气的监控



◆ 电力行业

燃料系统中气体分配过程中的气体测量；锅炉及辅助系统中各种气体的测量；燃气炉中气体测量；氢气测量；电厂高炉的风、二次风的测量



◆ 化学行业

烟气循环监测；采样系统中气体流量计量；引风机的气体流量计量；化肥厂氨气测量；电池工厂各种气体流量测量



◆ 冶金行业

钢铁厂加气测量；炼铁厂高炉煤气的测量；焦化厂焦炉煤气的测量；轧钢厂加热炉燃气（高炉煤气、焦化煤气、天然气等）的测量控制；热处理淬火炉等的氢、氧、氮等气体的控制



◆ 纸浆与造纸行业

废水处理系统中气体的测量；啤酒厂中的二氧化碳处理；瓶子*器中的热空气的流量；热氧化过程中气体流量测量；通风系统；锅炉进气、废气、过程控制



◆ 食品及医药行业

*操作中新鲜空气的加入；啤酒厂中的二氧化碳的处理；瓶子*器中的热空气的流量；热氧化过程中气体流量测量；通风系统；锅炉进气、废气、过程控制。



◆ *

沼气利用过程中的气体测量；*处理过程中*气体测量；污水处理过程中暴气池的气体测量；烟筒烟道排水监测SO2和*X的排量



◆ 其他行业

工厂压缩空气测量；煤粉燃烧过程粉/气配比控制燃料；水泥工业竖式磨粉机排放热气流量控制



二、热式气体质量流量计产品特点：

• 采用稳定性*高的*技术铂 RTD 传感器

• 采用享有专有技术 ”平衡结构封装” , 介质温度自补偿

• 专有算法 , 可实现高线性、高重复性、*

• 量程比宽 1000:1, 可据用户要求可拓展

• 压力损失小 , 可忽略

• *小流量可测** , 分辨率 0.001m/s

• 可实现大管径小流量测量

• 可实现多点流量测量

• 振动影响可忽略

• 直管段要求不高 1-2D

• 双向测量介质流量

• 与介质的温度、压力无关

• 专有高温算法， 介质温度可达 510℃，

• 采用高湿算法，实现*测量

• 对流量信号键入 12点动态修正，内置10点修正

• 一键清*

• 在线动态校正电流 /电压输出

• 宽屏液晶显示，直读瞬时流量、累积流量

• 对粉尘等小颗粒不敏感

• 在线不断流装卸，维护方便

• 不同行业对应相应的产品信号（烟道气、高炉煤气、焦炉煤气、汽车尾气等）



三、热式气体质量流量计产品原理：

H*-G*000系列热式气体质量流量计是基于热扩散原理的流量仪表。即是利用流体流过发热物体时，发热物体的热量散失多少与流体的流量呈*的比例关系。具体来说，该流量计的传感器有两只标准级的RTD，一只用来做热源，一只用来测量流体温度，流体流过时，两者之间的温度差与流量的大小成非线性关系，该仪表就可以把这种关系转换为测量流量信号的线性输出。



利用热扩散原理制造的流量计有两种设计方法：一是基于恒温差原理；二是基于恒功率原理。基于共同的数据模型： P/△T=A+B（Q） N ---1。这里：P---耗散功率，△T---两个传感器之间的温差，A、B是与气体的热性能有关的系数。

恒温差原理：△ T保持不变，耗散功率P与流体的流量Q成指数函数递增的关系。

恒功率原理：耗散功率不变，温度差△ T与流体的流量Q成指数函数递减的关系。





四、热式气体质量流量计性能指标：

• 测量范围： 0--120Nm/s （ 20 ℃， 101.33KPa）

• 准确度 : ± 1% 的读数± 0.5% 满量程

• 重复性 : 0.2% 满量程

• 环境温度范围 :-40 ℃ -- 85 ℃ ( 无显示 ); :-30 ℃ -- 70 ℃ ( 有显示 ); 湿度小于90%RH

• 介质温度范围 :-40 ℃ - 100 ℃ -40 ℃ - 200 ℃ ; -40 ℃ -450℃； -40 ℃ - 510 ℃

• 模拟量输出：流量： 4-20mADC；温度：4-20mADC

• 累积脉冲量输出

• 键入 12段非线性修正，内置10段非线性修正

• 通讯：串口输出 RS232/RS485

• 供电电源：； 24VDC/600mA；220VAC/2W；110VAC/3W

• 上下限输出继电器

• 四位瞬时流量显示，八位累积流量输出

• 一键清*功能

• 电流输出在线校正

• 大屏幕 LCD显示

• 过程压力 :<1.6Mpa（*大可20MPa）

• 过程连接 : 法兰 / 锁紧装置 / 球阀连接

• 本安、隔爆
