本产品具有过压、过流、过载、过热保护，滤波，屏蔽，隔离等功能，一辈子包用，一辈子包换，请放心购买，谢谢！

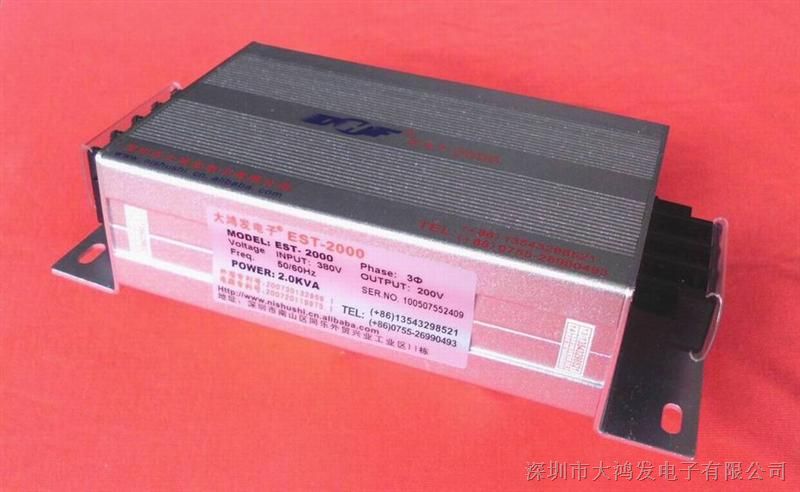

该产品是专门针对中国电网与交流伺服电机所需电压不匹配而设计的超小体积三相伺服变压器。改变了现传统线圈式变压器的笨重、发热、耗电、安装难的问题；不对电网造成污染，是工业控制系统中解决电源适配器问题的理想产品，与工频变压器有本质上的不同，在性能上有质的飞跃。

本产品采用前沿的微波器件，三相全桥开关谐振技术，SPWM调制技术，完全消除EMI干扰，广泛应用于三菱、安川、松下、三洋、台达、东元、富士、日立、欧姆龙、AB、法拉克、施耐德、路斯特、科比、伦茨、广数、、、等所有进口，国产伺服系统；该变压器的容量可以从0.5KVA到80KVA,满足了所有伺服电机电压的匹配。

一、安装步骤

1. U、V、W接三相380V火线；
2. N接零线，零线线径不能低于火线线径，而且必须要接牢固；
3. 零线起到三相平衡的作用，根据三相四线矢量运算规则，零线从市电接入到电子变压器的N节点之间不可以接任何断路器及开关、索制；
4. 空载检查（不接伺服驱动器）：连接好U、V、W、N后通电，观察OUT处绿色LED发光，说明本变压器工作正常；
5. 关闭电源，接入伺服驱动器，电子变压器L1\L2\L3对应接入伺服驱动器L1\L2\L3，这点非常重要，一定不能接错，否则伺服器无法正常工作；
6. 严禁在L1\L2\L3点之间连接除伺服驱动器主电源外任何地方，否则会引起工作点的偏移，损坏本电子变压器；
7. 电子变压器的A、B点接伺服器的L1C和L2C；
8. 设备上的单相AC 220用电的地方，比如开关电源220V输入电、220V索制、220V散热风扇、、、等，都可以在电子变压器的A、B点取电；
9. 若设备有用三相220V马达本电子变压器无法给其供电，建议改用三相380V马达；
10. 反复检查以上接线，确认无误后开机，伺服驱动器显示工作就绪。

二、功能特点

1. 智能型，自动调节伺服系统所需电流，输出电流不受电网电压波动的影响，使伺服电机发挥更好的性能；
2. 安全可靠，质保三年，没有返修率，寿命长达二十年以上；
3. 体积小、重量轻、价格低廉、5倍的过载能力，可长时间连续工作；
4. 承受苛刻使用环境：周围空气温度-30℃至 60℃，安装海拔可达4500m；
5. 性能优越，高效率（99.8%），高稳压，无干扰，不发热，耗电少,输出能量更稳定；

典型应用，:数控机床，试验机、绕线机、教学机、包装机械，印刷机械，纺织设备，自动化生产线等二十多个自动化设备行业

产品外形尺寸及重量的参数值如下：
