品牌:新敏 产品型号:DY2000 测量范围:*输入

DY2000智能液晶显示多路巡检控制仪表

一、主要特点

1.采用图形液晶显示技术，全中文界面及菜单功能：实现显示巡检通道号、瞬时测量值、继电器报警状态、当前系统时间、或是全通道测量数据显示、测量数据棒图显示（*8 路巡检表）。
2. 各个通道的输入分度号可分别设定（分为电阻型、电偶型和标准型），标准信号型各通道量程可分别设定。
3. 各个通道的上下限和回差可在全量程范围内分别设定。
4.公用继电器可选择根据需要设定成总或报警（只要*通道中任一路*限，继电器即锁存报警）、跟随报警（对当前路号警）或定点报警（对指定路号的通道报警）。
5. 任一通道均具有*近 21 次报警时刻查询（ 16 路巡检表）或*近 42 次报警时刻查询（ 8 路巡检表）。

二、DY2000智能液晶显示多路巡检控制仪表系列型谱

? 继电器组即 DY2000 继电器组输出仪表，本机可通过 RS485 串行通讯控制继电器组仪表，请参阅“ DY2000 继电器组出仪表”的内容。
＊ 8路模拟量输出即 DY2000 8 路模拟量输出数字显示仪表，本机可通过 RS485 串行通通信控制 8 路模拟量输出仪表，请参阅“ DY2000 8 路模拟量输出数字显示仪表”内容。
? *分度号无 G53 、 ba1 、 ba2 分度号。订购“*分度号输入”仪表时，出厂仪表只有 (1-5)VDC 输入， 如果要接 (4-20)mADC 信号，需要在输入端并上一个 250 Ω标准电阻。
＊*要求请与厂家联系。
＊ 附带 24VDC/50mA 电源（ 220VAC 供电）只有 (160 × 80 × 115)mm 规格。
＊本仪表的以下功能只能选择其中一项：变送输出； RS232 通讯； RS485 通讯；带微型打印机通讯接口。

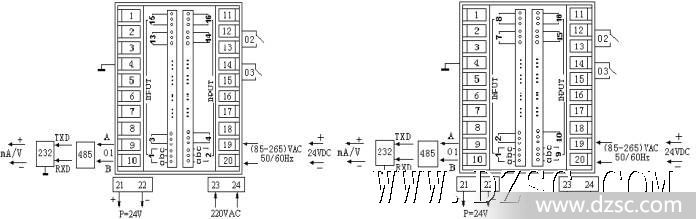

三、DY2000智能液晶显示多路巡检控制仪表接线图

1.输入信号接线图 -(160 × 80 × 115) mm 、 (96 × 96 × 112) mm

全分度号输入仪表接线图 其它类型仪表接线图

如果全分度号输入信号为 (4-20)mADC电流，需在a、b端并上一个250Ω标准电阻

2.8路或16路仪表接线图-(160×80×115) mm

其它类型输入仪表接线 全分度号输入仪表接线

3. 8路仪表接线图-(96×96×112) mm

其它类型输入仪表接线 全分度号输入仪表接线
