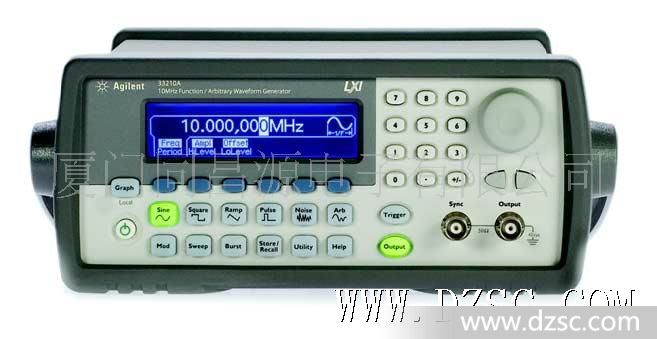

类型:函数信号发生器 品牌:安捷伦 型号:33210A 频率:0-10（MHz） 电平:0-10Vpp（V） 外形尺寸:212.8 mm x 88.3 mm（mm） 重量:3.4（kg）

测量特性
波形
标准配置正弦波, 方波, 斜波, 三角波,
脉冲, 噪声, 直流
内置任意波形指数上升, 指数下降, 负斜波,
(*在使用选件Sin(x)/x, 心律波
002 ARB 时)


波形特性
正弦波
频率范围1 mHz 至10 MHz
幅度平坦度 [1] [2] (相对于1 kHz)
< 100 kHz 0.1 dB
100 kHz - 5 MHz 0.2 dB
5 MHz - 10 MHz 0.3 dB
谐波失真 [2] [3]
< 1 Vpp ≥ 1 Vpp
DC - 20 kHz -70 dBc -70 dBc
20 kHz - 100 kHz -65 dBc -60 dBc
100 kHz - 1 MHz -50 dBc -45 dBc
1 MHz - 10 MHz -40 dBc -30 dBc
总谐波失真 [2] [3]
DC - 20 kHz 0.04%
寄生 (非谐波) [2] [4]
DC - 1 MHz -70 dBc
1 MHz - 10 MHz -70 dBc + 6 dB 倍频程
相位噪声
(10 kHz 偏置) -115 dBc/Hz, 典型值
方波
频率范围1 mHz - 10 MHz
上升/ 下降时间20 ns
过冲< 2%
可变占空比20% - 80% (至5 MHz)
40% - 60% (至10 MHz)
不对称性1% 周期+ 5 ns
(@50% 占空比)
抖动 (RMS) 1 ns + 100 ppm 周期
斜波, 三角波
频率范围1 mHz - 100 kHz
线性度< 0.1% 峰输出
可变对称性0.0% - 100.0%
脉冲
频率范围1 mHz - 5 MHz
脉冲宽度40 ns *小
(周期≤ 10 s) 10 ns 分辨率
可变沿时间20 ns - 100 ns
过冲< 2%
抖动 (RMS) 300 ps + 0.1 ppm 周期
噪声
带宽7 MHz, 典型值

8 K 点任意波形发生器 (选件002)
频率范围1 mHz - 3 MHz
波形长度2 - 8 K 点
幅度分辨率14 bit (包括*号)
采样率50 MSa/s
*小上升/ 下降时间70 ns, 典型值
线性度< 0.1% 峰输出
稳定时间< 500 ns 至0.5% 终值
抖动 (RMS) 6 ns + 30 ppm
非易失存储器4 个波形
一般特性
频率
精度 [5] &plu*n; (10 ppm + 3 pHz), 90 天
&plu*n; (20 ppm + 3 pHz), 一年
分辨率1 μHz (内部)
1 mHz (用户)
幅度
量程10 mVpp - 10 Vpp, 至50 Ω
20 mVpp - 20 Vpp, 至开路
精度 [1] [2] (1 kHz) &plu*n; 2% 设置值&plu*n;1 mVpp
单位Vpp, Vrms, dBm
分辨率3 位
直流偏置
量程 (峰AC + DC) &plu*n; 5 V, 至50 Ω
&plu*n; 10 V, 至开路
精度 [1] [2] &plu*n; 2% 偏置设置
&plu*n;0.5% 幅度
&plu*n; 2 mV
分辨率3 位
主输出
阻*50 Ω, 典型值
隔离42 Vpk *大, 对地
保护短路保护, 过载自动禁止
主输出
外频率参考 (选件001)
后面板输入
锁定范围10 MHz &plu*n; 500 Hz
电平100 mVpp - 5 Vpp
阻*1 kΩ, 典型值
锁定时间< 2 s
后面板输出
频率10 MHz
电平632 mVpp (0 dBm), 典型值
阻*50 Ω, 典型值, AC 耦合
相位偏置
范围+360° 至-360°
分辨率0.001°
精度20 ns

调制
AM
载波波形正弦波, 方波
源内部/ 外部
内调制正弦波, 方波, 斜波, 三角波,
噪声, 任意波形 [7]
(2 mHz - 20 kHz)
深度0.0% - 120.0%
FM
载波波形正弦波, 方波
源内部/ 外部
内调制正弦波, 方波, 斜波, 三角波,
噪声, 任意波形 [7]
(2 mHz - 20 kHz)
偏移DC - 5 MHz
PWM
载波波形脉冲
源内部/ 外部
内调制正弦波, 方波, 斜波, 三角波,
噪声, 任意波形 [7]
(2 mHz - 20 kHz)
偏移0% - 100% 脉冲宽度
外调制输入 (对于AM, FM, PWM)
电压范围&plu*n;5 V 满度
输入阻*5 kΩ, 典型值
带宽DC 至20 kHz
扫描
波形正弦波, 方波, 斜波
类型线性或对数
方向向上或向下
扫描时间1 ms - 500 s
触发单次, 外, 内
标记同步信号下降沿
(可编程频率)
猝发 [6]
波形正弦波, 方波, 斜波
类型计数 (1 至50,000 循环),
无限, 选通
起动/ 停止相位-360° 至+360°
内部周期1 μs - 500 s
选通源外触发
触发源单次, 外或内
触发特性
触发输入
输入电平TTL 兼容
斜率上升或下降, 可选
脉冲宽度> 100 ns
输入阻*> 10 kΩ, 直流耦合
反应时间< 500 ns
抖动 (RMS) 6 ns (3.5 ns, 对于脉冲)

触发输出
电平TTL 兼容, 至≥1 kΩ
脉冲宽度> 400 ns
输出阻*50 Ω, 典型值
*大速率1 MHz
扇出≤ 4 Agilent 33210A

编程时间 (典型值)
配置时间U* LAN GPIB
功能改变120 ms 120 ms 120 ms
频率改变2 ms 3 ms 2 ms
幅度改变30 ms 30 ms 30 ms
选择用户任意波形130 ms 130 ms 130 ms
任意波形时间 (二进制传输)
(选件002)
U* LAN GPIB
2 K 点5 ms 9 ms 10 ms
4 K 点8 ms 15 ms 20 ms
8 K 点14 ms 27 ms 40 ms
触发输出
电平TTL 兼容, 至≥1 kΩ
脉冲宽度> 400 ns
输出阻*50 Ω, 典型值
*大速率1 MHz
扇出≤ 4 Agilent 33210A
(或等效)
一般指标
电源CAT II
100 - 240 V @
50/60 Hz (-5%, +10%)
100 - 120 V @
400 Hz (&plu*n; 10%)
功耗50 VA, *大值
工作环境IEC 1010
2 级污染
室内工作
工作温度0°C 至55°C
工作湿度5% 至80% RH, 不冷凝
工作高度3000 m
存储温度-30°C 至70°C
状态存储器关机时自动保存状态
保存4 个用户配置状态
接口LAN LXI-C 以太网10/100
U* 2.0,GPIB
语言SCPI - 1993, IEEE - 488.2
尺寸 (W x H x D)
工作台261.1 mm x 103.8 mm
x 303.2 mm
上架212.8 mm x 88.3 mm
x 273.3 mm
重量3.4 kg
*设计*合UL - 1244, CSA 1010,
EN61010
EMC 测试*合MIL - 461C, EN55011,
EN50082-1
振动和冲击MIL-T-28800, III 类, 5 级
声噪声30 dBa
保修期3 年
