品牌:智讯 型号:TR1000-4 接收机输出电平:108（dBmV） 波长:1290~1600（nm） 输入光功率:-8~1（dBm） 光连接器类型:FC/APC SC/APC 射频输出阻*:75（Ω） 输出反射损耗:≥16（dB） 功耗:16（W） 外形尺寸:1（mm） 重量:1（g）
一、概述

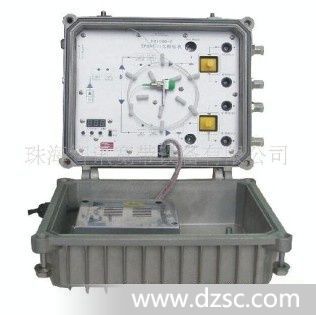

TR1000四路系列光接收机是高输出电平的节点型光接收机，可实现光纤到楼栋直接入户、具有回传业
务扩展功能，采用优质PIN光电二*管接收、砷化镓低噪声放大电路、*光功率接收、二路*功率倍
增高电平输出，每路可选插分配器实现四路输出，具有良好的载噪比及非线性（C/N *B CSO）指标，
双面优质铝合金面板、屏蔽*，性能更稳定。可广泛用于HFC、双向宽带综合信息网。
二、技术特点
● 飞利浦*光接收模块或模组化插接式光接收板，可选配不同的PIN管。
● 砷化镓前置放大模块可*噪音、低光功率接收。
● 具有光控AGC电路，可*保持光接收机输出电平。
● 内置光功率指示电路，方便工程施工及调试。
● 下行信号端口大功率，高指标输出，电平可调节。
● 二路*功率*高电平输出，每路可选装分配器，实现四路输出。
● 选装回传发射单元，可实现上行信号光纤回传。
● 整机电源和控制电路中均设有保护电路，并配以低功耗设计，使设备运行更加稳定、*。
● *馈电接口，使供电更加方便。
● HFC网络管理系统、具有强大的网络运行状态显示、参数监控、实施控制、网络升级等功能。
三、原理框图
