品牌:益泰 类型:直流开关电源 型号:YT24 输入电压:220V（V） 输出功率:150W（W） 输入电流:1.5A（A） 产品:CCC

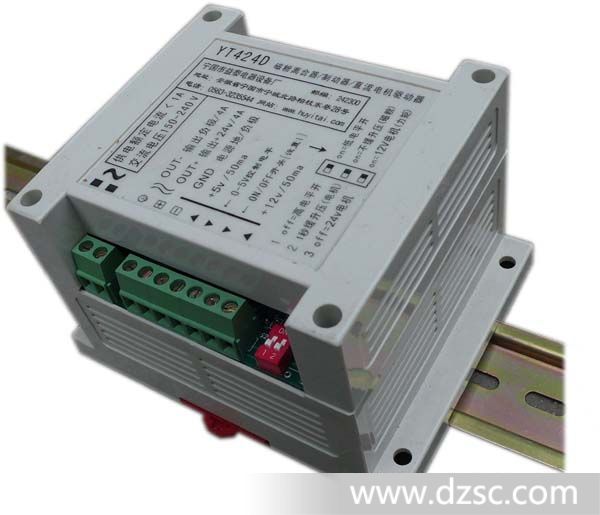

YT424 磁粉离合器、制动器、有刷直流电机驱动器 [集成24V/100W电源]

主要技术指标:
1、电源额定输入电压与电流：AC150V-240V; 电流：1A 输入功率:180W [请外接3A保险器或断路器]。
2、输出电压： DC24V; 额定电流：4A; *大电流：6A; 额定功率:100W; *大功率:150W;
3、适配控制设备： 24V150W有刷直流电机 ;24V电流不大于5A 磁粉离合器、制动器 [12V设备可设置后运行]
4、控制接口: +5/+12V接口输出电流>50mA; 0-5V控制接口耐压>40V, 输入阻*50KΩ;
ON/OFF接口耐压>40V [断开时为5V高电平]。
5、工作环境：温度-30℃~60℃；控制电流<100ma；
避免有潮湿、大量导电粉尘或腐蚀性气体;
6、体积： 95mm(H)* 115mm(W)* 75(D)步进脉冲信号输入电压4V~26V，频率小于10k, 脉宽大于5us;

电源输入：驱动器内部的开关电源设计*了其可以适应较宽的电压范围
(Ac150V至240V)；电源输入串联3A电流保险。
设置1：选择“ON/OFF开关电平”方式: [接口断开时自上拉为5V高电平!]
OFF=高电平工作/低电平停机; ON=低电平工作/高电平停机;
设置2：OFF=直流电机驱动(1秒缓升压); ON=磁粉离合制动器驱动(无缓升压)。
设置3：OFF=24V设备驱动;ON=12V设备驱动。

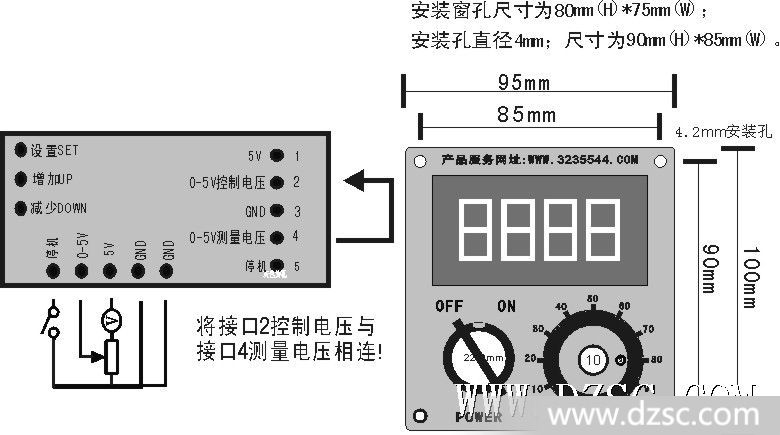

YTM-1多功能操作面板

YTM-1多功能操作面板技术指标:
1、额定电压与电流: DC5V/30ma;
2、输入检测电平: 0V到5V； 输入阻*：50K;
3、调压控制电平: 0V到5V (调节电位器2.2k）;
4、五种显示形式: 0-380V / 0-100% / 0-5V / 0-5V控制电平 / 自定义显示;
5、工作环境： 温度-30℃~60℃， 湿度10%~80% ;
6、体积： 100 mm(H)* 95 mm(W)* 50(D).

使用说明
●SET按钮设置显示方式:操作参数将自动存储并显示*后操作;
C01:0-5V检测电平0-380V数显,UP/DOWN按钮可&plu*n;30%校正数显值(推荐使用);
C02:0-5V检测电平0-100%数显,UP/DOWN按钮可&plu*n;20%校正数显值;
C03:0-5V检测电平0-5V数显,UP/DOWN按钮可&plu*n;10%校正数显值;
C04:0-5V控制电平0-5V数显,UP/DOWN按钮可&plu*n;10%校正数显值;
●UP增加按钮/DOWN减少按钮:
