类型:射线探伤仪 品牌:*星 型号:CWJ 测量范围:1.适用于BGA、CSP、Flip chip检测PCB板焊接检测。2.短路、开路、空洞、冷焊、IC封装检测。3.电容、电阻等元器件。4.轻质材料的内部结构及组件 分辨率:封闭式:小于5微米;开放式:小于1微米 尺寸:封闭式:7微米/20微米,开放式:小于2微米(mm) 重量:封闭式:15kg;开放式65kg(kg)
CWJ型微焦点检测系统
产品介绍
为精密制造技术质量控制而精心研制的CWJ系列微焦点X射线实时成像检测系统充分发挥射线“点”源的优势,消除了常规射线源因几何不清晰度的影响而给细节检测带来的不便,可*放大300倍,*小探测能力可达1微米。
特点
适用范围

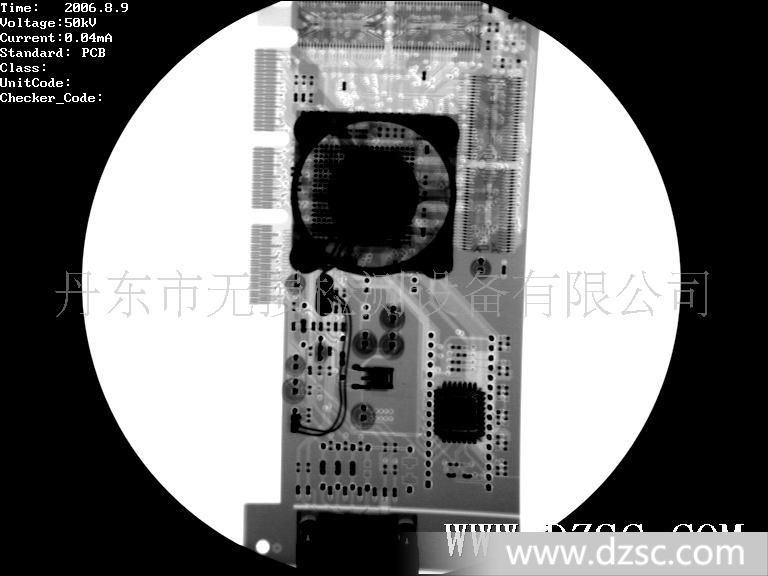

1.适用于BGA、CSP、Flip chip检测PCB板焊接检测。
2.短路、开路、空洞、冷焊、IC封装检测。
3.电容、电阻等元器件。
4.轻质材料的内部结构及组件。
主要技术参数
射线源 | 封闭式(可选) | 开放式(可选) |
管电压 | 130kv | 160kv |
功率 | 10W/30W | 64W |
焦点尺寸 | 7微米/20微米 | 小于2微米 |
*小分辨能力 | 小于5微米 | 小于1微米 |
靶角 | 55° | 90° |
辐射角 | 40° | 120° |
重量 | 15kg | 65kg |
距透照物*小距离 | 17mm | 0.25mm |
成像单元 | 6寸双视野1000×1000像素 | 6寸双视野1000×1000像素 |
*大检测尺寸 | 400mm×400mm | 400mm×400mm |
*大样品尺寸 | 500mm×500mm | 500mm×500mm |
样品方向运动控制X轴和Y轴 |
|
丹东*检测设备有限公司——*的检测科技
创立于1988年,丹东市*检测设备有限公司逐步并已经成为中国X射线*检测设备制造业的研发、生产和营销*。由*代射线探伤仪器设计者领军的技术团队用心打造的“*星”牌产品囊括了从玻璃、陶瓷X射线管到便携式探伤机,从160KV-450KV移动式探伤整机到10MeV电子回旋加速器,从管道爬行器到埋弧焊管、锅炉焊管、汽车*部件(轮毂、活塞、轮胎)、耐火材料等特种工件*X射线实时成像检测系统的全系列产品。
20年的制造经验使我们精于为各种行业提供*、*的*检测解决方案。今天,“*星”牌系列产品已经被成功的应用于航空、航天、*、造船、石油、化工、电力、汽车、核工业和压力容器制造等行业——因为您的需求,我们才更加*。
我们,勇于开拓,做中国的*——
中国射线检测*家ISO9001质量企业
*套汽车轮毂实时成像检测系统
*套发动机活塞实时成像检测系统
*套埋弧焊管实时成像检测系统
我们,追求品质的卓越,做行业标准的制定者,参与制定的中华人民共和国机械行业标准包括:
*/T8764-1998《工业探伤用X射线管通用技术条件》
*/T5453-2004《工业X射线图像增强器电视系统技术条件》
*/T6215-2004《工业用X射线管系列型谱》
*/T6220-2004《射线探伤用密度计》
*/T6221-2004《工业X射线探伤机电器通用技术条件》
我们发掘、*、巩固、成长,与您共赢。
详细情况请登陆公司网站https://www.ndtchina.cn
