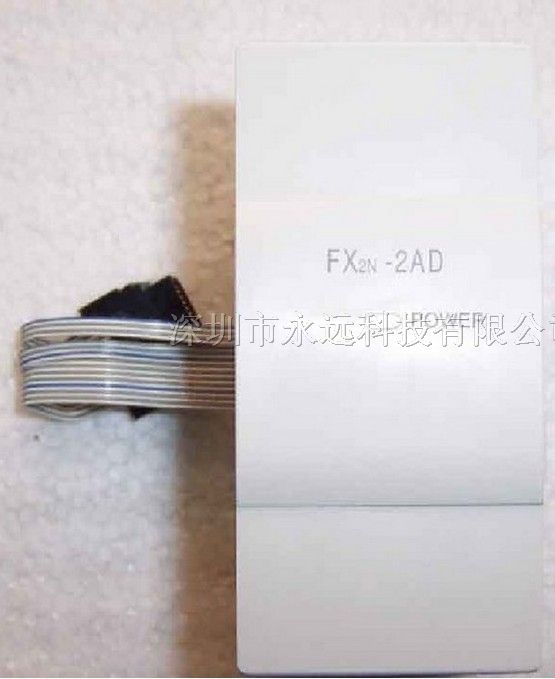

三菱FX2N系列PLC模块

三菱FX2N系列PLC模块
三菱FX2N系列PLC模块
  • 型号/规格:

    FX2N-2AD

  • 品牌/商标:

    MITSUBISHI(三菱)

普通会员
  • 企业名:深圳市永远科技有限公司

    类型:经销商

    电话: 0755-28756753

    手机:13410824700

    联系人:廖冰华

    QQ: QQ:1228214984

    邮箱:plc6870@163.com

    地址:广东深圳广东省深圳市宝安区龙华镇

产品分类
商品信息 更新时间:2011-11-11

FX2N-2AD
产品简介;
FX2N-2AD型模拟输入模块(以后称之为FX2N-2AD)用于将2点模拟输入(电压输入和电流输入)转换成12位的数字值,并
将这个值输入到可编程控制器(以后称之为PLC)中。
FX2N-2AD可连接到FXON , FX2N和FX2NC系列的可编程控制器。
根据接线方法,模拟输入可在电压输入或电流输入中进行选择。此时,假定设置为两通道公用模拟输入(电压输入或电流输入)。
两个模拟输入通道可接受的输入为0到10V DC, 0到5V DC,或4到20mA。使输入特性与两通道相容。
模拟到数字的转换特性可以调节。
此模块占用8个I/O点,它们可被分配为输入或输出。
使用FROM/TO指令与PLC进行数*输。
电源特性及其它 项目 内容
模拟电路 24V DC  ± 10% 50mA(来自于主电源的内部电源供应)
数字电路 5V DC 20mA (来自于主电源的内部电源供应)
项目 内容
隔离 在模拟电路和数字电路之间用光电耦合器进行隔离。主单元的电源用DC/DC转换器进行隔离。模拟通道之间不进行隔离。
占用的I/O点数 模块占用8个输入或输出点(可为输入或输出)
增益和偏置的定义 项目 电压输入 电流输入
模拟输入范围 在装运时,对于0到10V DC的模拟电压输入,此单元调整的数字范围是0到4000。当使用FX2N-2AD并通过电流输入或通过0到5V DC输入时,就有*要通过偏置和增益量进行再调节。
0到10V DC, 0到5V DC(输入阻*为200k 欧姆)
*-当输入电压*过-0.5V , +15V DC时, 此单元有可能造成损坏。 4到20mA(输入阻*为250欧姆)
*-当输入电流*过 -2mA,+60mA时,此
单元有可能造成损坏。
数字输出 12位
分辨率 2.5mV(10V/4000) 1.25mV(5V/4000) 4 µ A{(20-4)/4000}
集成精度 土 1%(全范围0到10V) 土 1%(全范围4到20mA)
处理时间 2.5ms/l通道(顺序程序和同歩)
