品牌:MSEER

MSDI16系列数字高清矩阵

主要特性

MSDI16系列数字高清矩阵内部采用*的1.5Gb/s*开关芯片，图像清晰无误码；输入端采用了自适应均衡*芯片，*了输入信号的适应能力；输出带驱动设计，*增强了输出能力。

机箱*采用EMI的结构设计，*的*电磁辐射及电磁波的干扰，性能更加稳定。

内嵌智能控制，采用了*的处理方式，大大*了设备的切换速度，实现了指令之间不需等待的快速控制；具备掉电状态存储保护、开机自动恢复记忆的功能。

除面板键盘和红外遥控（选配）操作外，还提供RS232控制接口，方便用户与各种集中控制设备（如MSEER、快思聪、AMX等）配合使用；通过随机提供的软件，可方便设定设备编号，便于多台同型设备共联控制。

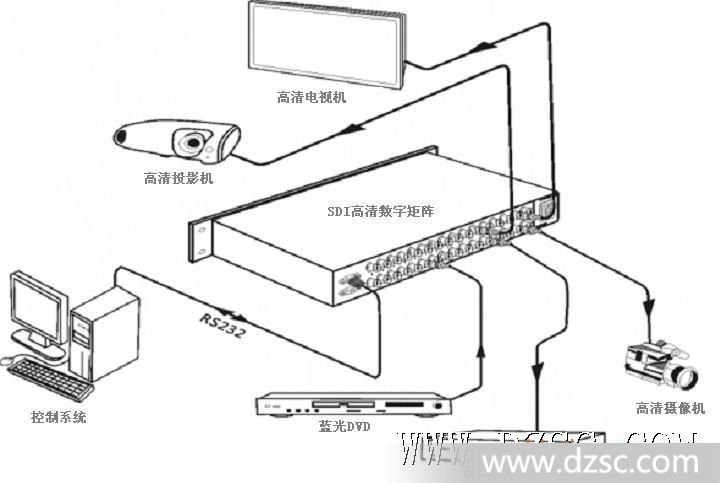

MSDI16系列数字高清矩阵主要应用于高清广播电视工程、高清可视会议厅、大屏幕显示工程、高清电视教学、指挥控制中心等高清应用场所。

产品参数

兼容码流 ：143Mbps～1.5Gbps

均衡能力 ：100m @1.5G（Belden 1694A）

时钟恢复 ：可选

信号输入 ：SDI/HD-SDI信号

接口形式 ：BNC

阻 * ：75Ω

反射损耗 ：>18dB 5MHz-1.5GHz

信号输出 ：SDI/HD-SDI信号

接 口 ：BNC

输出幅度 ：1500mv&plu*n;5%

直流偏移 ：0V&plu*n;0.5V

信号过冲 ：0V&plu*n;0.5V

信号抖动 ：< 0.2 UI per SMPTE

阻 * ：75Ω

串行控制接口：RS-232，9-针母D型接口

波特率：9600

数据位：8位

停止位：1位，无奇偶校验位

串行控制口结构：2=TX，3=RX，5=GND

电源：100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源

功率：≤40W

存储环境温度：-20°C ~ +150°C

工作环境温度：-10°C ~ +55°C

相对湿度：20% ~ 95%

平均无故障时间：40，000小时
