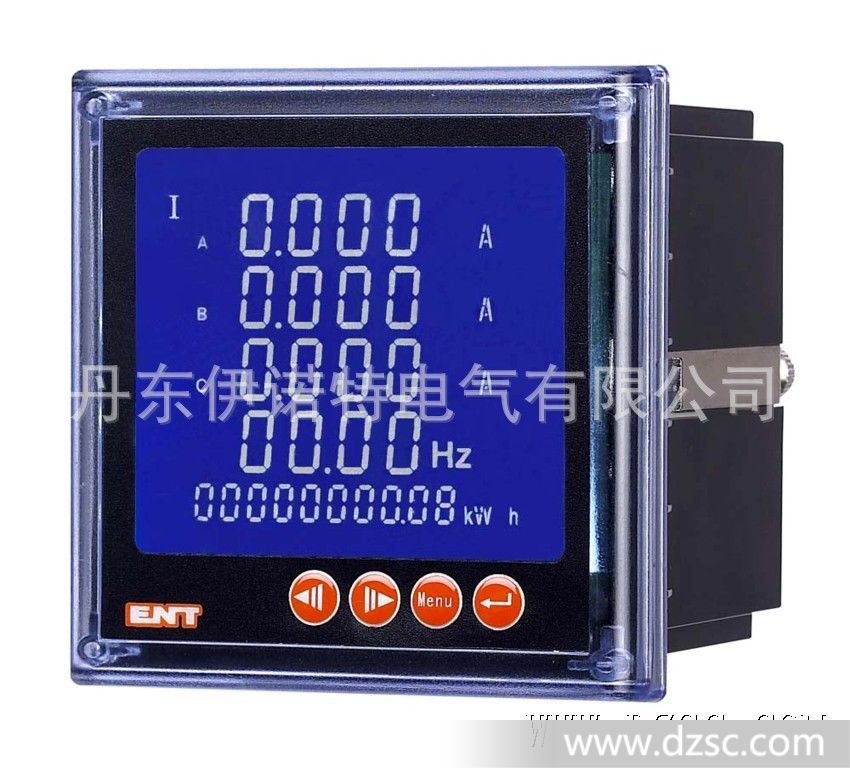

品牌:ENT 产品型号:PD1150E-9SY 测量精度:0.2% 结构型式:嵌入式 显示方式:LCD 外形尺寸:96*96*95（mm） 开孔尺寸:91*91（mm）

概述
E系列多功能电力仪表能够*测量三相电网系统中常用的电量参数：三相电压、电流、有功
功率、无功功率、功率因数、电网频率、有功电能，无功电能，并带有通讯接口t和两路电能脉冲。
能够完成电量测量、电能计算、数据显示、采集及传输，可广泛应用于变电站自动化、配电自动化、
智能建筑、企业内部电能测量、管理、考核。可实现LED/LCD现场显示。
特点
测量：三相电压、电流、有功功率、无功功率、功率因数、频率、有功电能、无功电能
显示：LED数码管显示或STN蓝屏、宽视角、*、高清晰LCD液晶屏显示
通讯：RS485通讯，MODBUS-RTU协议
输出：2路电能脉冲输出（脉冲常数3200imp/kwh）
扩展：可直接从电流、电压互感器输入信号，现场可编程设置输入参数变比
用途：96*96，120*120，可用于不同开关柜，进线、母线以及重要配出回路
技术指标


接线示例图


●输入电压不要高于产品的额定输入电压（100V或380V），否则应考虑使PT，为了便于维护，建议
使用接线排。
●标准额定输入电流为5A或1A，大于5A的情况应使用外部*。如果使用的*上连有其它仪表，接线
应采用串接方式，去除产品的电流输入连线之前，*要先断开*回路或者短接二次回路，为
便于维护建议使用接线排。
●要*输入电压、电流相对应，相序一致，方向一致，否则会出现功率和电能等的数值和*号错误。
●仪表可以工作在三相四线方式或者三相三线方式，用户应根据现场使用情况选择相应的接线方式。
一般在没有中心线的情况下使用三相三线方式，在有中心线的情况下使用三相四线方式。需要注意
的是现场的接线方式*须与表内设置的接线方式一致，否则仪表的测量数据不正确。
订货示例
订货时，请详细写明所需型号、输入信号变比，输出要求以及扩展功能模块等相关内容
例1：型号：PD1150E-2S4 例2：型号：PD1150E-2S7
输入：10kV/100V 200A/5A 输入：380V 300A/5A
电力网络：三相三线 电力网络：三相四线
输出：两路脉冲 输出：两路脉冲
通讯：RS485/MODBUS-RTU 通讯：RS485/MODBUS-RTU
