用途:高频热合机 品牌:迅佳 型号:XH-05X 产品别名:高周波 热合面积:多种（mm） 包装类型:杯、袋、带、管、盒、箱、软管、其他 成品尺寸:多种（mm） 适用对象:蜂蜜、服装、酒类饮料、矿泉水、纯净水、护发用品、护肤品类、化妆品类、其他 适用行业:餐饮、服装、玩具、医药、五金、机械、礼品、工艺品、其他

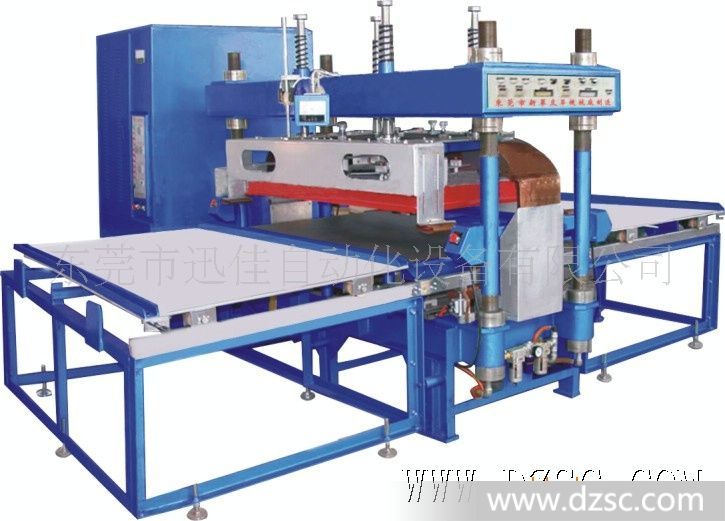

迅佳XH-05款汽动手按（免脚踏）双头高频塑胶熔接机
一、用 途
可以热合各种不同形状的塑料制品或压制塑料封面的图案花
纹等，使用范围很广，是制鞋，制袋，书薄装订，工艺制品的不
可缺少工具。
二、技术数据
使用电源 三相四线 380V 50Hz-60Hz
单相 220V 50Hz-60Hz
电力消耗 不*过4KW
输出功率 不低于4KW
震荡频率 40.68兆赫
热合厚度 0.1——5毫米
热合速度 2-------10秒P
热合面积 -----------mm2
时间自动控制 0.5---10秒
下电*：680（长）x250(宽)C㎡
三、安 装
1、搬运本机时切忌猛抬木板，以免损坏木质面板。
2、本机应装置在平稳和震动不大的环境中，室内空气应保持干燥通畅，少灰尘及没有腐性气体。
3、安装震荡管
*先将门打开，震荡管下部有两个铜柱（灯丝），一个是圆柱形的,另一个是半圆形的，安装震荡管时，将圆柱形管脚*圆形座孔内，将半圆柱形管脚*半圆形座孔内，注意*不要插错，否则要烧化震荡管（半圆形铜柱一侧元管顶帽是阳*，另一侧是栅*）再扣好屏（阳）*帽和栅*帽，关好门。
4、连接电源及地线
本机为三相四线的电源输入其中：红—相线、绿—相线、黑—相线、绿黄—“0”线。另外机壳上有“地线”标牌应保持良好的接地。
四、使用步骤
1.将“时控开关”放在“人控”地方，然后将“电源开关”扳向“通”的位置，此时绿色指示灯亮，同时电压表有了指数，查看此指数是否为220V，(如不*合可调整“低压调节”旋钮使之*220V)电压不得低于220V，待五分钟使电子管灯丝预热，（*次使用或长期搁置后*次使用时电子管的预热时间为15-20分钟。
2、为了避免电*间打火和保护下电*板，要在下电*板上放置2-3层黄腊
布（*缘布），并在黄腊布上涂以滑石粉，以避免黄腊布与塑料布粘合。
3、设定保压时间：工件大保压时间长，反之调小。
4、此时即可试压，将“电压开关”拨通，将塑料薄膜下角料放入上下两电
*间，两手按下座位前的下压按钮压头柔和下压，当听到乒的一声交流
接触器响声后即表明接通高压电源，此时红色指示灯和装在正*上的小氖
气管同时发亮，而且从屏流表上得到一个读数。(根据本机技术条件规定，
此读数应在*过700毫安左右），此时电压表压降不得大于20V，否则说明
线路供电不足，应家大电源线（四千瓦为例电源线*少要4M㎡）.取出薄
膜检查热合效果是否牢固，假若热合不固，可将“热合调节”逐步*，
直至薄膜热合牢固又不打火为止。
5、本机为双机头式,操作时双机头交替工作,两人不能同时热合,但可对位
下压。
6、本机停机时,先将“高频开关”拨到断的位置,而后将 “电源开关”拨
到断的位置,此时绿色指示灯熄灭,同时电压表的指针回到0的指数.
五、注意事项
1、 在调整高频开关时只能调到压头压紧工件的后面，不能提前否则容易造成
打火。
2、 使用时切勿使电*（铜刀与下电*）直接触，以免因短路而烧坏机件。不得用手摸铜刀和导电片等，以免烧伤皮肤。
3、 由于本设备内部电压很高，(2900——8000v）,故在使用时切勿乱摸机箱内部之部件。以免触电危险。
4、 修理本机时*要切断电源。
5、 *要配备地线。
新华迅佳高频机系列
5KW*双头高周波机
一、用 途
传统的脚踏汽动高频热合机因其压力较小，工件在熔合初始状态由于工件电*距离*而效率较低，本产品系列采用液压工作，*大限度地缩小了工件的初始距离，熔接速度快，效率高。热合各种不同形状的塑料制品或压制塑料封面的图案花纹等，使用范围很广，更*种不同材料的复合熔接，是制鞋，制袋，书薄装订，工艺制品的*工具。
二、技术数据
使用电源 三相四线 380V 50Hz-60Hz
电力消耗 不*过_______
输出功率 不低于_______
震荡频率 27&plu*n;5兆赫
热合厚度 0.1——5毫米
热合速度 2-------10秒P
热合面积 -----------mm2
时间自动控制 0.5---10秒
液压系统压力 0-6Mpa(双边*可调)
*大压力 5T（双边）
液压油 46#*磨液压油
高周波压花机 双头气压脚踏式高周波熔接机
型号：XH-4KWQR
本机简介
XH-4000R高週波机械由1KW-15KW各四种装置共60个规格，均设有过流保护、火花保护、冷却不良保护等一系列半智能化措施，并有大量国产*另配件供应。
用 途
可以热合各种不同形状的塑料制品或压制塑料封面的图案花纹等，使用范围很广，是制鞋，制袋，书薄装订，工艺制品的不
可缺少工具。
技术数据
使用电源 三相四线 380V 50Hz-60Hz
单相 220V 50Hz-60Hz
电力消耗 不*过4KW
输出功率 不低于5KW
震荡频率 40.68兆赫
热合厚度 0.1——5毫米
热合速度 2-------10秒P
时间自动控制 0.5---10秒
下电*：680（长）x250(宽)C㎡
XH-□□□□□□型高频热合机常见故障判断及处理办法
故障现象 | 屏流表指示 | 启动情况 | 电压表指示 | 原 因 | 处理方法 |
无高频 | 无屏流（电流表指示为“0”不动）。 | 踩左脚无响声 | 电压表无指示 | 电源线路故障，或接插件没插上。 | 常规排除电流线路故障。 |
电压表有指示 | 脚踏微动开关坏. | 更换。 | |||
交流接确器坏。 | 更换。 | ||||
踩左脚听到“啪”一声响 | 电压表指示正常。 | 大功率电阻坏，交流接触器触点坏。 | 更换。 | ||
屏流表一动即又跌回“0”。 | 交流接触器有响声 | 电压表指示正常。 | 空气潮湿或机内灰尘杂物而短路放电。 | 打火部位可在各偶合电容支架，谐振腔与桶壁，变压器等处，请详细观察排除。 | |
过流自动保护过灵敏。 | 调整10Ω,15w过流自动保护电阻（可调）。 | ||||
屏流表指示“∞”，（打表）然后跳掉 | 交流接触器有清脆的“啪”一声 | 电压正常。 | 菅内短路。 | 换管。 | |
电压下降。 | 变压器内部或外部打火。 | 检查变压器，*要时换线包。 | |||
交流接触器不能自保；发烫，有大火花，有反复的“嗒嗒”声. | 电压下降得很历害。 | 变压器内部击穿。 | 换变压器。 | ||
硅柱软击穿。 | *须说明的是，硅柱软击穿时，*表一般量不出来，只能在确定变压器无坏的情况下试换。 | ||||
高频弱(热合不良或不能热合) | 屏流表指示为0.05-0.2A以下。 | 启动正常 | 电压正常。 | 输出功率调节未调好 | 逆时指方向调大输出功率 |
*缘垫层太厚，输出功率达不到工件面积要求 | 减少*缘垫层。 | ||||
屏流表指示为0.4-0.8（正常）。 | 启动正常 | 电压正常，散热良好。 | 电子菅老化。 | 换菅。 | |
启动正常 | 菅子发红，散热不良。 | 电子菅疲劳,饱和 | 加强散热及停一下。 | ||
有高频(高频指示灯亮)但无热合。 | 屏流偏小。 | 高频指示灯亮 | 电压正常。 | 偶合电容开路失效。 | 更换电容。 |
脚踏触片未闭合。 | 更换脚踏顶杆，触片。 | ||||
打火烧模（工作面打火）。 | 屏流表初始正常，接着升高打火，跳闸。 | 启动正常 | 电压正常 | 输出功率调得太大，与应用功率相差太远 | 顺时针方向调小输出功率。 |
调小了不能工作，调大了打火。 | 加*缘垫层。 | ||||
加*缘垫层还是打火可调范围很小。 | 频率偏移太大，送厂维修 | ||||
视窗打火（视窗指桌面上用透明玻盖住下面看到三片铝片的窗口） | 电流忽大忽小。 | 启动正常 | 电压正常 | 启动顶杆因发热变短，触点无过电或似触未触打火。 | 更换顶杆触片，调整顶杆。 |
功率调节电容打火 | 屏流指示大后跳闸。 | 启动正常 | 电压正常 | *片调开仍打火。 | *片*支柱变形，须更换。 |
*片调开不打火，但功率变小不能工作。 | *片弯曲，偶合量变小应轿正。 |
XH-40KWYR 高周波压花机
