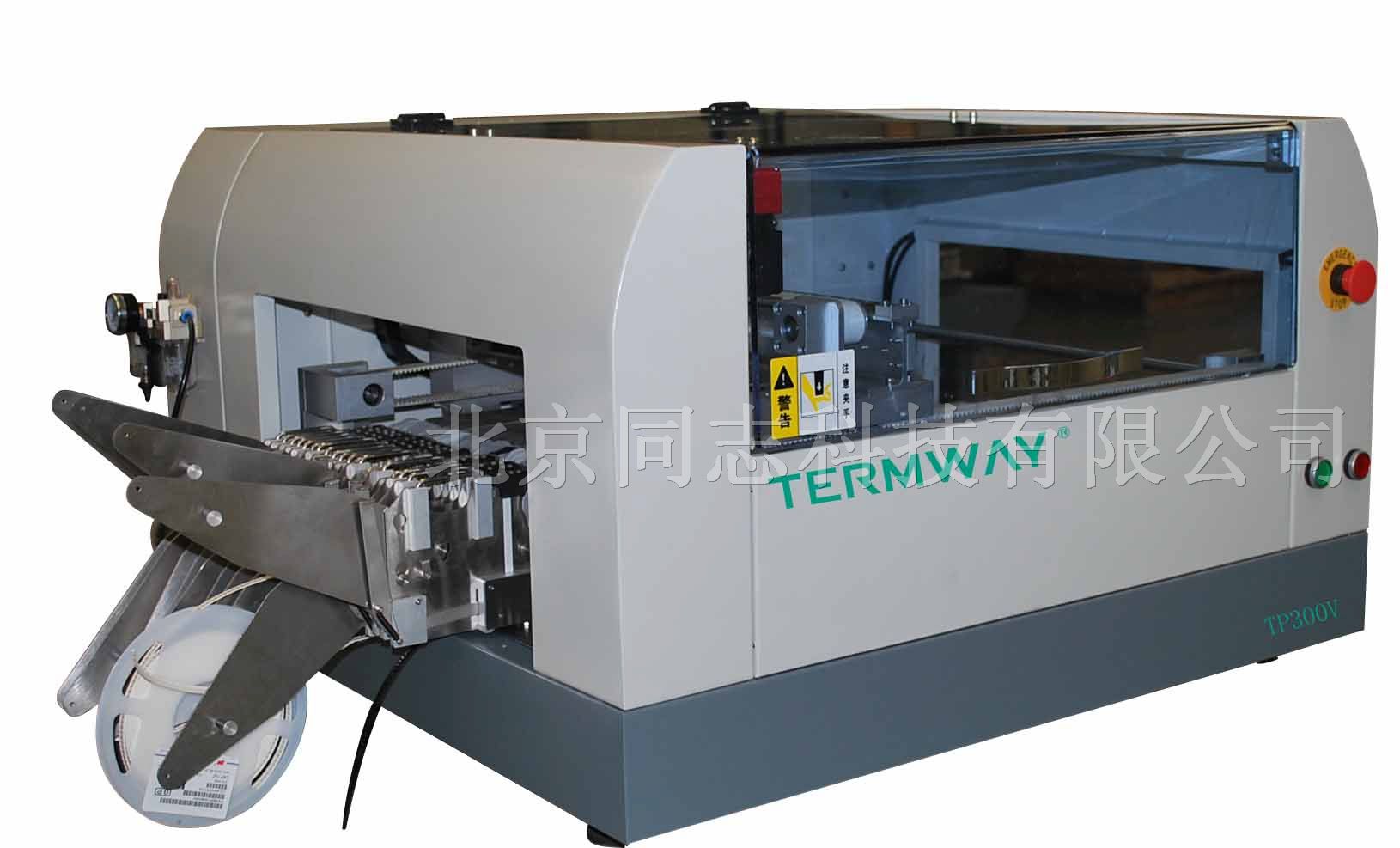

台式全自动视觉贴片机

型号：TP300V

产品简介：

TP系列贴片机是一款全自动的台式贴片机，它通过真空吸嘴可以贴装各种元件，是目前市场上*的全自动贴片设备。 本产品适合大部份SMD片*件0603, SOIC, PLCC及QFP IC；配置视觉对中系统，满足*度0.65mm脚距之QFP IC或BGA等芯片的贴装．除标准的圆形基准点外，没有丝印焊锡膏的方形PCB焊盘和环型穿孔焊盘，也可作为基准点来识。



特点：

1．整机采用铸造结构。底部平台和Y轴龙门结构*采用铸造工艺。**贴片机长期使用的*性和稳定性。

2．整机采用精密导轨，**贴片精度。

3.整机采用高清晰工业相机，完成*元器件的视觉对位贴装。

4.配置视觉系统的贴片机，可以自动识别MARK点，**贴片机生产效率和贴片精度。

5.可自动视觉编程，不用手动输入元件坐标。编程简单,方便入门者便捷实用。

6.标配一套小型IC盘。

7.整机配置5支吸嘴。可由软件提示手动更换吸嘴。

8.*比全自动贴片机，*适合中小规模生产、科研及个人使用。

选配件：

1、GF款电动喂料器

2、吸嘴



技术参数：



	TP300V
*大电路板面积	350×210mm
*大移动范围	410×320mm
Z轴*大移动范围	10mm
典型贴片速度	2000-2600cph
理论*大贴片速度	2800 cph
重复贴片精度	±0.2mm
对位方式	视觉对位
可以贴装元器件	0603以上阻容件和20mm以下IC
编程方式	影像学习/键盘输入
传动方式	采用工业双同步带传动
带式喂料器	可选配8mm,12mm,16mm,24mm喂料器
喂料器数量	1、左边可以放置24个8MM GFTA-08S喂料器 2、右边可以放置22个8MM GFTA-08S喂料器（不安装IC盘时）
IC盘数目	*多1个时，只能放置24个8MM GFTA-08S的喂料器
操作系统	WINDOWS XP
压缩空气	80psi（0.5Mpa），气体流量80L/M
电源	220v，50Hz，2kw
重量	350kg
外形体积	780×850×450mm



产品功能详解

贴片机侧视图

贴片机内部结构图

贴片机加速机构







MRAK工业相机                   *LED光源和视觉对位系统         配置GF款光电智能喂料器
