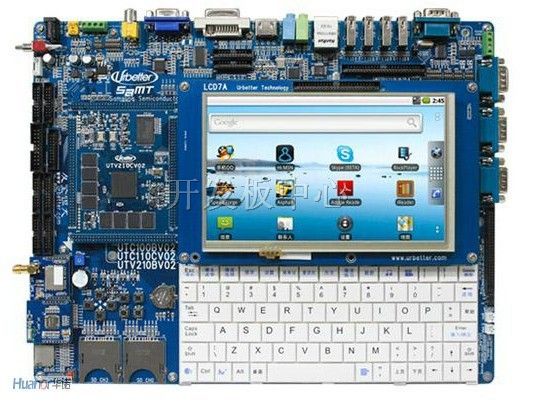

产品简介：
  UT-S5PV210是一款功能*其强大的高端ARM Cortex-A8开发平台，其功能*、接口丰富，*展现了Samsuung S5PV210芯片的强大，主要面向企业用户进行产品开发过程中，对S5PV210芯片的性能评估、设计参考使用。其丰富的外设接口及强大的性能，也成为高校、科研机构等单位的*佳科研设备。
  UT-S5PV210开发板具有更高的主频和更丰富外设，能适用于对性能和处理能力有更高要求的嵌入式系统应用场合。
  *板尺寸：96mm×76mm
  底板尺寸：320mm×250mm


产品功能特性：
 ·内核：ARM Cortex-A8
 ·主频：1GHz
 ·内存：1G Bytes DDR2
 ·Flash：256M Bytes SLC NAND FLASHH
 ·支持MPEG-4/MPEG2、H.264/H263、VC-1、DivX的视频编解码1080p@30fps
 ·支持2D图形加速，*大支持8000×8000分辨率
 ·支持3D图形加速（SGX540），OGL-1.1&2.0、OpenVG1.0
 ·支持SD/MMC/SDIO接口存储卡，*高支持32GB
 ·支持JPEG硬件编解码，*大支持8192×8192分辨率
 ·支持TV-OUT、HDMI、VGA、DVI、LVDS、MIPI接口
 ·支持4个U* HOST 2.0，1个U* OTG 2.0接口
支持2个SDIO接口（2个SD卡接口，1个T-FLASH卡接口，1个SDIO wifi接口）
 ·支持RS232串口×4、RS485串口×2
 ·支持IRDA红外接口
 ·支持2个*CAMERA接口
 ·支持ATA硬盘接口
 ·支持100M以太网卡
 ·支持AC97、I2S接口，立体声音频输入/输出、功放、喇叭接口
 ·支持RTC实时时钟保存
 ·支持8×8矩阵键盘接口，板载美式键盘
 ·支持I2C、SPI、PWM、AD/DA等接口
 ·支持标准JTAG接口
 ·支持系统总线扩展接口
 ·支持4.3寸、7寸、10.2寸、10.4寸、12.1寸，TTL/LVDS多款液晶模块
 ·支持WIFI、3G、GPS、蓝牙、摄像头、红外等功能
 更多功能、更详细介绍请查看硬件特性、软件特性

硬件特性：

硬件接口介绍
名称	位置标号	描述
CPU	【1】	Samsung S5PV210AH-A0 ARM Cortex-A8，1GHz System Clock
Memory	【2】	Samsung K4T1G108，DDR2，1G Bytes
Storage	【3】	Samsung K9F2G08，256M Bytes SLC Nand Flash
U* OTG	【5】	U* OTG 2.0
U* HOST	【16】	U* Host 2.0×4
CAN BUS	【6】	不支持，*适用于UTC100CV02*板（S5PC100）
TV OUT	【7】	RCA接口，标准复合视频信号输出，可直接连接各种视频播放设备
VGA	【8】	支持VGA输出，可直接连接VGA接口设备，比如电脑显示器 *大支持1024×768分辨率
DVI	【9】	数字显示接口
LVDS	【10】	LVDS接口，可以外接LVDS接口LCD
MIPI	【11】	MIPI-DSI、MIPI-CSI
HDMI	【12】	HDMI v1.3，1080p@30fps
Micphone	【13】	支持MIC输入
Headphone	【14】	支持耳机输出
Ethernet	【15】	100M网口，DM9000AEP芯片
COM（RS232）	【17】【20】【21】【22】	RS232串口×4（COM1~COM4），3个5线串口，1个3线串口；DB9公接口
COM（RS485）	【18】	RS485串口×2（COM5、COM6），通过RS232转换
BUS	【19】	系统总线扩展接口
HardDisk	【23】	ATA硬盘接口（在LCD下面）
LCD Connector	【24】	50pin 2.0间距LCD连接器，方便用户连接不同的屏
7 “ LCD	【25】	标配7寸群创液晶屏（AT070TN83），800×480分辨率
Speaker-L	【26】	左声道喇叭接口
Speaker-R	【27】	右声道喇叭接口
Ke*ad（US）	【28】	美式mini键盘
RTC Battery	【29】	RTC实时时钟电池
SD	【30】【31】	2个标准SD卡接口
T-Flash	【33】	T-Flash卡接口
WIFI Module	【34】	SDIO wifi模块，USI WM-G-MR-09 Module
User Key	【32】	7个用户按键，上、下、左、右、Enter、*C、Home、Menu
Buzzer	【35】	蜂鸣器
GPS Module	【36】	GPS 模块
ADC	【37】	ADCIN0、ADCIN1
DAC	【37】	DACOUT1、DACOOUT2
PWM	【37】	PWMOUT2、PWMOUT3
UART（TTL）	【38】	4个串口，TTL电平接口
Ke*ad	【39】	8×8矩阵键盘接口
SPI	【40】	2路SPI接口（SPI0、SPI1）
I2C	【40】	3路I2C接口（I2C0、I2C1、I2C2）
JTAG	【41】	标准JTAG接口，20pin 2.54mm间距针座
GPIO/INT	【42】	外部中断IO接口
Camera-A	【43】	*Camera-A接口
Camera-B	【44】	*Camera-B接口
Power ON/OFF	【45】	电源开关
Power Input	【4】	直流电源输入接口，12V/2A电源输入

*板引脚定义：
*板引脚定义

支持操作系统：

  我们提供完整的驱动源代码、丰富的应用实例源码及*、实时的在线技*支持，基于S5PV210产品软硬件设计和量产过程的经验分享，这些，定能大大加快你产品上市的进度！

WinCE6.0软件资源：

WinCE6.0 BSP软件资源
类别	功能特性	描述
说明：CPU运行于800M主频，内存*运行256M
Bootloader	V210_U*.BL2.bin	U*引导程序，无源码
	UTBoot.nb0	U*程序，无源码
	UT_EBOOT.nb0	★提供源代码
底层驱动程序	DISPLAY	LCD显示驱动，★提供源码 显示驱动特点： 1、支持多款不同尺寸的液晶屏，4.3寸、7寸、10.2寸、10.4寸（LVDS） 2、支持16/18/2*pp模式
	TOUCH	触摸屏驱动，★提供源码
	CAMERA	摄像头驱动，支持S5K3AA、S5K3BA、S5K*A、S5K4EAGX、S5K6AAFX等模组
	DM9000A	DM9000网口驱动，★提供源码
	HSMMC	SD/MMC/SDIO驱动，★提供源码
	IIC	IIC驱动，★提供源码
	JPEG	JPEG硬件编解码驱动，★提供源码
	SPI	SPI驱动，★提供源码
	KEYBD	按键驱动程序，支持板载用户按键、板载键盘、矩阵键盘 ★提供源码
	NANDFLASH	FMD模式Nand Flash驱动，支持512 Byts小Page、2K bytes大Page，驱动兼容256M～1GB容量 ★提供源码
	SERIAL	串口驱动，4个UART ★提供源码
	W*EDEV	音频驱动，支持AC97和IIS，默认驱动为AC97（WM9714）★提供源码
	U* Host	支持U*键盘、鼠标、U盘、U*光驱、USH Hub、U* 无线网卡等设备 ★提供源码
	U* OTG	*OTG 2.0（Device），支持与PC进行同步、拷贝数据，支持连接VS2005进行引用程序单步调试 ★提供源码
	DMA	DMA驱动 ★提供源码
	MFC	多媒体硬件编解码驱动 ★提供源码
	2D/3D	2D/3D硬件加速驱动 OpenGL*1.1 & 2.0、D3DM 提供驱动库
上层应用程序	MFC测试程序	★提供测试源码
	JPEG编解码测试程序	★提供测试源码
	OpenGL测试程序	★提供测试源码
	Camera预览和编码测试程序	★提供测试镜像
	串口测试程序	★提供源码，测试串口通讯的程序
	录音程序	录音测试程序，支持存储至nand flash
	Flash播放器	一款不错的flash 播放器
PC端开发环境及烧写软件	DNW V0.60C	串口调试终端、U*镜像工具
	U* 驱动	通过U*镜像到开发板的驱动
	U* 同步驱动	设备通过U*口与PC同步的驱动
	Microsoft Visual Studio 2005	集成开发环境，系统*、编译、调试环境 应用程序开发环境
	Windows Embedded CE 6.0	内核*、裁剪插件
	Microsoft Activesync	PC和WinCE的同步软件，同步建立后，可通过U* Device口与PC间进行数据交换，应用程序单步调试等
SDK	UT-S5PV210.msi	基于UT-S5PV210开发板，用于开发上层应用程序

ANDROID软件资源：
主要内容包括：
Toolchain：arm-2009q3.tar.bz2
Bootloader：utv210-uboot-v1..tar.bz2
Kernel：utv210-kernel-v1..tar.bz2
Android：utv210-android2.1-v1..tar.bz2

Android2.2 BSP软件资源
类别	功能特性	描述
Bootloader	u-boot.bin	版本：u-boot-1.3.4 主要功能： 1、支持Nand Flash擦除、读、写 2、支持U* 镜像 3、支持打印、设置、保存环境变量 4、支持内存内容显示、对比、修改 5、支持bootm、bootargs设置 等等功能 ★ 提供源码
	V210_U*.BL2.bin	U*引导程序
内核及设备驱动程序	内核	内核版本：Linux-2.6.29
	系统时钟	系统主频：1G
	内存	运行于1G内存
	显示驱动	4.3寸、7寸、10.2寸、10.4寸、12.1寸，LVDS/TTL驱动 VGA显示驱动（1024×768） ★ 提供源码
	TOUCH	触摸屏驱动 ★ 提供源码
	HDMI	HDMI v1.3 1080p@30fps
	HSMMC	SD/MMC/SDIO驱动 ★ 提供源码
	IIC	IIC驱动 ★ 提供源码
	SPI	SPI驱动 ★ 提供源码
	KEYBD	按键驱动程序 ★ 提供源码
	AUDIO	音频驱动，支持AC97和IIS，默认驱动为AC97（WM9714）★ 提供源码
	DMA	DMA驱动 ★ 提供源码
	RTC	实时时钟驱动
	U*	U* Device驱动
	JPEG	JPEG硬件编解码驱动 ★ 提供源码
	MFC	多媒体硬件编解码驱动 ★ 提供源码
	TV OUT	支持电视输出 ★ 提供源码
	ROTATOR	屏幕旋转驱动 ★ 提供源码
	2D/3D	2D/3D硬件加速驱动 OpenGL*1.1 & 2.0、D3DM
交叉编译器	arm-2009q3.tar.bz2	交叉工具链
上层应用程序	Alarm Clock	这是Android 下一个闹钟程序，可以设置闹铃时间、铃声选择等等
	Bluetooth Chat	一款蓝牙聊天软件
	ASTRO	文件管理器
	Calculator	计算器
	Camera	摄像头应用程序
	Phons	Android下的拨号软件，有呼叫记录、等功能
		收发工具
	Maps	Google地图软件
	* File Explorer	强大的文件管理器
	Mediaplayer	不错的视频播放器，透明的工具条、可以横竖旋转屏幕
	Music	音频播放器，支持专辑分类，艺*家、专辑、歌曲、播放列表、派对随机播放、背景播放、搜索等功能
	Picsay	一款强大的图片编辑软件，通过该软件可以编辑图片、添加标题、文字说明、装饰图片，在图片上添加文字、添加小图片等等
	Gallery	一个*好的图片浏览控件，支持图片放大、缩小、上一张、下一张、幻灯片演示、共享、旋转、裁切、图片信息等
	Browser	Android 下的Brower 功能*强大，支持网页放大、缩小、跳转、属性设置等
Android Sample Source Code
BluetoothDebug
CustomLocale
Development
Fallback
FontLab
GestureBuilder
Launchperf
NinePatchLab
OBJViewer
SdkSetup
SpareParts
Term
PC端烧写工具（Windows XP）	DNW V0.60C	串口调试终端、U*镜像工具
	moviNAND_Fusing_Tool.exe	烧写启动代码到SD卡的工具

产品标准配置：
1、UTV210CV02*板1块
2、UT-S5PV210底板1块
3、7寸TFT真彩液晶屏模块1块（800*480分辨率，带四线电阻式触摸屏）
4、12V/2A电源适配器1个
5、U*数据线1根
6、串口线1根（双母头）
7、网口线1根
8、触摸笔1只
9、DVD光盘4张

选配模块：

用户手册：
《UT-S5PV210开发板简介》
《UT-S5PV210-Android2.1_UserManual.pdf》
《UT-S5PV210-WINCE6.0_UserManual.pdf》
《VS2005_WinCE6.0安装指导手册》
《WinCE6.0 R3升级手册》
