ASJ10-*3三相交流电压继电器（以下简称继电器），采用32位*CPU，实时采样三相交流电压信号，采用*值计算方法，在较宽的频率范围内实现了较*的测量。集成有多种保护功能，*需简单选择即可实现保护的投入或退出、报警或跳闸；精度高、功耗小、动作快、返回系数高、无抖动，可用于需要电压监控（电压型：如发电机、变压器和输电线的继电保护等）的场合，作为过电压、欠电压保护的闭锁动作元件或启动元件。

以江苏安科瑞ASJ10-*3为例,阐述三相交流电压继电器的功能及技术参数。


ASJ10-*3系列是一款适用于*三相馈电主电路的*继电器，它连接在馈*、分散的电源系统和公共*之间，一旦发现*故障，ASJ10-*3能将发电系统从公共*中断开，从而起到保护作用。


适用环境
l      工作温度：-10℃~+45℃
2    储存温度：-25℃~+70℃
3     相对湿度：≤95%不结露
4    海拔高度：≤2000m

保护功能
l      欠电压、过电压保护
2   不平衡保护
3    相序保护


技术参数

1   输入信号
输入电压：AC100V、220V、380V
测量范围：0.1-1.2Ue
过载倍数：持续1.2倍，瞬时2倍/1秒

2   继电器输出
输出数量：3常开或2常开1常闭
触点类型：常开、常闭、转换
触点容量：AC250V 3A或DC30V 3A

3    工作电源
工作范围 AC85～270V/DC100～350V
功耗 <5VA

4    工频耐压
电源、电压、电流输入回路之间AC2kV/1min，50Hz

5   *缘电阻
输入、输出端对机壳>100MΩ

6    通讯
RS485接口
MODBUS-RTU协议

7  污染等级 2级

8    *护等级IP20

9    安装类别 III级



外形及安装方式

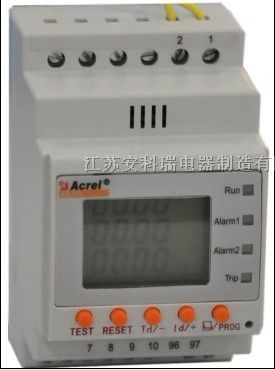

ASJ10-*3三相交流电压继电器宽度为54mm，LCD显示，安装方式为导轨安装


*及著作权
ASJ10-*3*：一种数字式电量继电器(ASJ)-- 实用新型*号2.2；
ASJ10-*3著作权登记号：沪 DGY-2010-0676《安科瑞ASJ数字式量度继电器电流型软件V1.0》



选型
江苏安科瑞三相交流电压继电器ASJ10-*3/H2DI-C
三相交流电压继电器，可进行过电压、欠电压保护、不平衡保护、相序保护，2路继电器常开触点，1路继电器常闭触点，带RS485/Modbus-RTU通讯。



范例
型    号：ASJ10-*3/H3-C
辅助电源：AC/DC220V
输入信号：AC 100V
保护功能：过压、欠压、不平衡、相序
继电器输出：3路常开
通    讯：RS485/Modbus-RTU
