一、无源信号隔离器的简单说明

XP系列无源信号隔离器（一进一出，一进二出，二进二出）是在自动化控制系统中对各种工业信号进行变送、转换、隔离、传输、运算的仪表，可与各种工业传感器配合，取回参数信号，隔离变送传输，满足用户本地*远程数据采集的需求。广泛应用于机械、电气、电信、电力、石油、化工、钢铁、污水处理、楼宇建筑等领域的数据采集、信号传输转换、PLC\DCS等工业测控系统，用来完善和补充系统模拟I/O插件功能，增加系统适用性和现场环境的*度。



二、无源信号隔离器的特点

◆ 无需外接电源可正常工作

◆ 输入和输出隔离传输精度好

 ◆ DIN T型标准卡装方式



三、无源信号隔离器的技术指标

输入阻*	200Ω+输出负载电阻
输出负载电阻	50-500Ω
精度	0.2%(RL=250Ω) 输入与输出的电压损失约为3.5V
温度系数	<150ppm/℃
工作温度范围	0-50℃
隔离	输入与输出隔离
*缘电阻	>100MΩ(500VDC)
*缘强度	1000VDC/1分钟

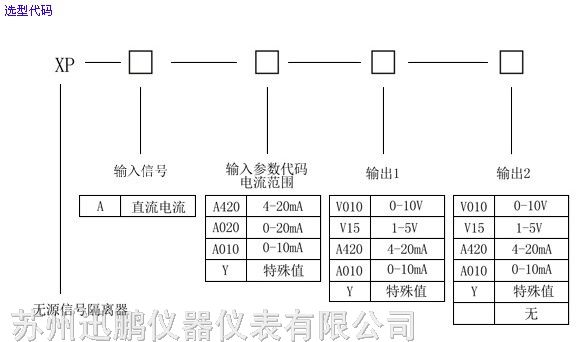

四、无源信号隔离器的选型表以及选型实例

型号：XP-A-2A420-2A420

输出：4~20mAdc*2

输出：4~20mAdc*2

此产品为二进二出无源信号隔离器，输入4~20mA直流信号，隔离变送输出4~20mA直流信号。



五、无源信号隔离器的注意事项

无源信号隔离器一进一出、二进二出，输入和输出都是4~20mA可以用无源的，其他用有源的比较稳定。
