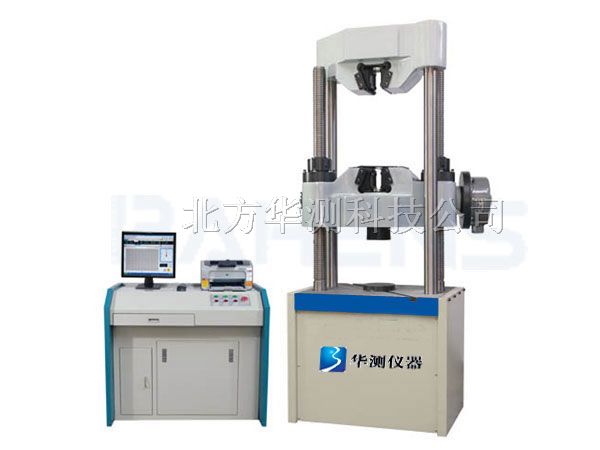

微机控制电液伺服试验机WAW-C

供应微机控制电液伺服试验机WAW-C
供应微机控制电液伺服试验机WAW-C
普通会员
  • 企业名:北方华测科技公司

    类型:原厂制造商

    电话: 010-86460119

    手机:13911821020

    联系人:肖博

    QQ: QQ:811897742

    邮箱:kefu185@163.com

    地址:北京北京市北京清华大学机械厂院内

商品信息

微机控制电液伺服*试验机WAW-C型集电液伺服自动控制、自动测量、数据采集、屏幕显示、试验结果处理为一体,

以油缸下置式主机为平台,配置*油泵和电液伺服阀、PC机伺服控制器,实现多通道闭环控制,完成试验过程的全自动

控制、自动测量等功能,具有*性好、*性高、升级简易等特点,并可随着试验机测控技术的发展和试验标准的变化

而不断充实完善。

微机控制电液伺服*试验机的主要特点
采用液压传感器间接测力,横穿移动横梁的蜗轮蜗杆传动机构来调整试验空间,调整试验空间时不需要丝杠旋转,使传动

系统与定位系统彻底分离,*了上下钳口的同轴度和主机的耐久性。
*的丝杠间隙消除机构,*了试验加载的连续性,电子引伸计测试拉伸变形,计算机处理运算数据,具备试验数据屏显

和存贮、曲线绘制和分析、打印结果等功能。

主机:配置油缸下置式主机机架,此结构大大降低了主机高度,运输、安装方便,性能稳定、*,试台升降采用电机、

链条、丝杠传动,实现拉伸空间的调整,试验操作方便;

测控系统:由电液伺服油源、全数字PC伺服控制器、电液伺服阀、压力传感器、测量试件变形的引伸计、测量位移的光电

编码器、试验机*PC测控卡、打印机、多功能试验软件包、电气控制单元等部分组成;

标准电液伺服油源:
采用*技术自行研制生产的负载适应型节流调速阀,系统压力稳定、自适应恒压差流量调节,无溢流能耗,易于进行PID

闭环控制;
管路、接头及其密封件选用性能稳定的成组套件,*液压系统密封*,无渗漏油故障发生;

微机控制电液伺服*试验机的技术参数

型号规格

WAW-300C

WAW-600C

WAW-1000C

*大试验力(kN)

300

600

1000

力值测量范围

2%~100%Fs

试验力准确度

±1%

变形测量装置

引伸计

变形测量准确度

±0.5%

位移测量(mm)

光电编码器,分辨力0.01

活塞行程(mm)

255

255

255

试验空间(包括活塞行程长度)(mm)

拉伸

650

620

600

压缩

550

520

500

试验空间调整机构

盘式电机,涡轮蜗杆传动

柱间距离(mm)

490

520

620

*保护装置

软件保护和机械限位保护

*载保护

2%~5%

控制功能

科汇*软件,应力、应变、速率三闭环控制

控制系统配置

**伺服阀,*试验软件

扁试样*大夹持宽度(mm)

75

80

125

扁试样夹持厚度(mm)

0~15mm

0~30mm

标配0~15mm

0~40mm

标配0~20mm

圆试样夹持直径(mm)

Φ10~32

Φ13~40

Φ13~60

上下压盘尺寸(mm)

Φ120

Φ160

204*204

弯曲支辊*大间距(mm)

400

500

500

弯曲支辊宽度(mm)

140

140

140

容许弯曲曲度(mm)

100

100

130
