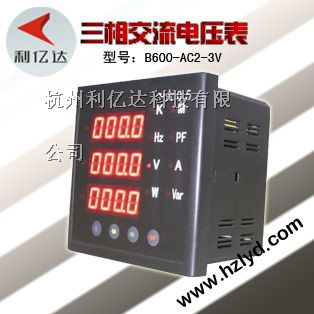

交流数显电压表/三相电压表/数字电压表头 B600-AC2-3V1
名称 交流数显电压表/三相电压表/数字电压表头
型号 B600-AC2-3V1
主要功能 测量并显示三相交流电压值，PT变比可设
可集成功能 RS485通讯，一路开出，4~20mA输出
显示方式 数码管显示
标准输入 100V/220V/380V
*度 0.5级
正常工作温度 -15~55摄氏度
外形尺寸 120*120*105
开孔尺寸 111*111
该系列其他尺寸 91*91   67*67  45*45

交流数显电压表/三相电压表/数字电压表头产品说明：
1 概述
交流数显电压表/三相电压表/数字电压表头适用于电力*、自动化控制等领域，用于监测单相线路电压，具有常规测量显示功能，可编程功能，可以实现与
监控系统的联网或数据的远程传输等功能。三相交流电压表采用LED数码管显示形式，具有精度高，电磁兼容性好，外形美观等特点。
智能型仪表具有智能按键实现可编程功能，如*、PT变比设置、波特率、地址、信号输出等设置。
简易型仪表无智能按键，不可进行*、PT变比等参数设置，订货时需提供此参数。

2、交流数显电压表/三相电压表/数字电压表头通用技术参数
项目 指标
三相交流电压表精度等级 0.5级，频率0.2级
显示位数 四位，另加*号位
输入 标称输入 交流：电流1A、5A；电压100V、220V、400V
直流：0~20mA ；4~20mA ；0-5A；5A以上配分流器输入；0~10V
过量程 持续：1.2倍，瞬时；电流10倍/5秒，电压2倍/1秒
频率 50Hz±10%
输出信号 D*～20mA或RS-485或无源继电器接点
工作电源 AC ( 85～265)V或DC ( 100～275)V
电压表功耗 ﹤5VA
*缘强度 2kV，1分钟（试验电压为交流*值）
*缘电阻 ≧100MΩ
平均无故障工作时间 ≧60000小时
电压表工作条件 环境温度：-25℃～55℃，相对湿度≤95%，无腐蚀气体场所
海拔高度 ≦2500米
模拟量输出 D*～20mA，负载能力≤500Ω
电压表数字输出 RS485输出，Modbus–RTU协议
报警输出 常开接点输出，250V AC/30V DC，5A
3、订货须知
订购时请标明仪表完整型号及数量，工作电源及额定输入参数，若为简易型数显仪表，还需提供*或PT变比。例如：
B600-AC6-3V2三相交流电压表   2只  ，工作电源：AC220V，输入：5A ；
B600-AC1-1A1D单相交流电流表   2只  ，工作电源：AC220V，输入：5A ，*变比100/5
B600-AC1-1Y2功率因数表   2只  ，工作电源：AC220V，输入：5A/100V ；
B600-DC5-1A1直流数显电流表   2只  ，工作电源：AC220V，输入：4-20mA，显示0-50Hz。
