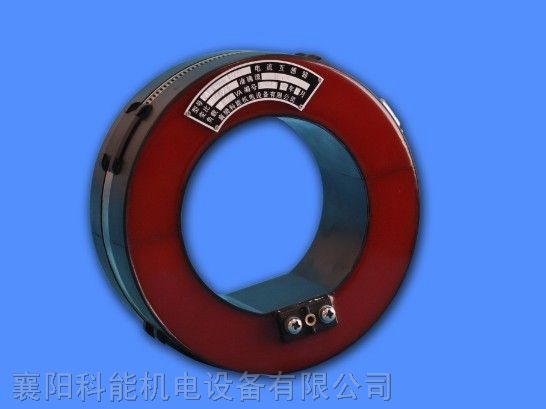

LXQ-0.5开口式零序电流互感器

www.xfkn.com   电话：

一、用途

    LXQ-0.5型钳式电缆用和LX-0.5型电缆式零序电流互感器没有导线和绝缘，适用于中性点不接地或经消弧圈接地的三相交流供电系统的电缆线路中，在线路的首端检测零序电流,当某一条线路对地绝缘击穿发生接地时,为继电保护、电子选线装置提供信号。

二、互感器型号字母数字含义

     L-电流互感器；X-零序；Q-钳式；0.5-电压等级0.5KV

三、使用环境条件

1、安装场所：户内；电缆式供电线路；

2、环境温度：-30℃-+45℃；空气相对湿度：≤90％；

3、安装场所应无严重影响互感器绝缘的化学气体、水蒸汽、灰尘或其它腐蚀性物质；

4、互感器应安装固定可靠，无严重震动或颠簸。

四、主要技术参数

1、绝缘性能：二次绕组对地及铁芯的绝缘电阻≥500M，工频耐压3KV/1min;

2、互感器内孔直径φ80mm、φ100mm、φ120mm、φ150mm;

3、单相电流变比：600A/1A,精度：10P；

4、不平衡电压：三相600A负荷电流时，二次零序电流在200 负载电阻上所产生的电压≤10mV;

5、灵敏度：三相600A负荷电流，任意一相负荷侧接地电流达120mA时，零序电流在负载电阻上形成的电压≥10mV;

6、温升：A级。

五、结构原理和安装方法

1、LXQ-0.5型钳式电缆用式零序电流互感器由一只铰链式环形铁心和缠绕在铁心外面的漆包线（二次绕组）及绝缘层组成；绕组由电缆的导线代替；二次绕阻的接线端S1、S2与外电路连接输出零序电流。

2.安装LXQ-0.5型互感器时不用拆卸电缆头，只需把铰链接口螺丝松开，将其卡在电缆线的表面，再拧紧铰链口的固定螺栓，互感器的P1朝向该线路的总母线侧；P2朝向线路侧；S2要接地。LX-0.5型安装时电缆要穿过内孔。

六、运输、保管和注意事项

1、运输过程中，严禁甩打、敲击或高空坠落，应平拿平放，包装箱不得倒置或雨淋；

2、互感器应放置在阴凉干燥处，严禁重压，堆积层高不超过5层；

3、订货时须提供电缆的型号或外径。
