是
CM
CM-FX
角度
聚合物
厚膜
模拟型
企业名:邯郸市丛台创美仪器设备有限公司
类型:生产企业
电话: 0310-5343170
手机:18303230033
联系人:韩女士
邮箱:ctcm17@163.com
地址:河北邯郸邯郸市丛台区现代城916
测量参数
※量程:0~360°(分16个固定风向值,其中“北”由传感器上的箭头标志标出)
※电压信号:0.4~2.0 V(波动范围&plu*n;40mV)
※电流信号:4 ~20 mA(波动范围&plu*n;0.4mA)
※转换公式:风向典型值=(I-4)/1.06666 电压型= (V-0.4)/ 0.106666
其中电压型对应表格如下所示:(使用时可通过查表法或直接运算求得风向值)
北 | 东北偏北 | 东北 | 东北偏东 |
400&plu*n;40mV | 50&plu*n;40mV | 613&plu*n;40mV | 720&plu*n;40mV |
东 | 东南偏东 | 东南 | 东南偏南 |
826&plu*n;40mV | 933&plu*n;40mV | 1040&plu*n;40mV | 1146&plu*n;40mV |
南 | 西南偏南 | "西南 | 西南偏西 |
1253&plu*n;40mV | 1360&plu*n;40mV | 1466&plu*n;40mV | 1573&plu*n;40mV |
西 | 西北偏西 | 西北 | 西北偏北 |
1680&plu*n;40mV | 1786&plu*n;40mV | 1893&plu*n;40mV | 2000&plu*n;40mV |
电路参数
※工作电压:7~24V(典型值12V)
※静态功耗:约7mA(电压型) 约10mA(电流型)
※响应时间:100mS
※刷新间隔:100mS
※工作温度范围:-30℃~70℃
功能特点
※体积小巧,携带方便,安装简单
※测量精度较高,量程宽,稳定性好
※输出信号线性度好,具备较强的*干扰能力
适用范围:
※该传感器可测量室外环境中的风向,测量分东、西、南、北、东南、西南、西北、东北等十六个方向,具有很高的性价比。该仪器广泛用于*、气象、农业、林业、水利、建筑、科研及教学等领域。

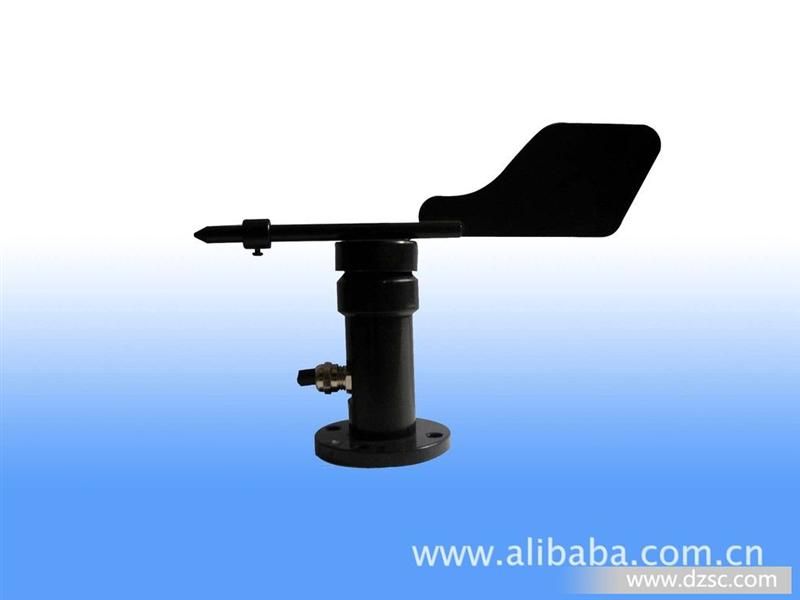

外型规格:
※外型小巧轻便,美观坚固,便于携带和组装,风向标形状设计合理,对自然界大气风向具有准确的定位作用。
※规格如右图所示:
