MCR-2CLP-I-I-00
菲尼克斯
企业名：上海积进电气设备有限公司
类型：经销商
电话： 021-34273201
手机：13621871267
联系人：金生
QQ：
邮箱：1798801238@qq.com
地址：上海上海市徐汇区梅陇路35号

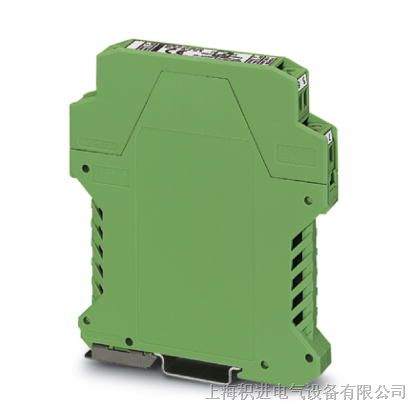

MCR-2CLP-I-I-00无源隔离器
MCR-2CLP-I-I-00无源隔离器
MCR-2CLP-I-I-00无源隔离器
|
|
|
MCR 无源隔离器,用于电流信号的电气隔离,无需辅助电源,2-通道,输入信号:0(4)..20 mA,输出信号:0(4)..20 mA |
| 宽度 | 12.5 mm |
|---|---|
| 高度 | 99 mm |
| 深度 | 114.5 mm |
| 环境温度（运行） | -10 °C ... 70 °C |
|---|---|
| 保护等级 | IP20 |
| 输入说明 | 电流输入 |
|---|---|
| 可配置／可编程 | 否 |
| 电流输入信号 | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| 输入电压 | 30 V (30V过载) |
| 输入电流 | 50 mA (100mA过载) |
| 响应电流 | < 50 µA |
| 输入电压限制 | 33 V (采用齐纳二极管) |
| 电压损耗 | 2.5 V (I=20m时) |
| 输出名称 | 电流输出 |
|---|---|
| 可配置／可编程 | 否 |
| 电流输出信号 | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| 输出电流 | < 50 mA |
| 负载/输出负载电流输出 | ≤ 1375 Ω (I=20mA输出信号) |
| 电源电压范围 | (无需独立供电) |
|---|
| 连接方式 | 可插拔螺钉连接 |
|---|---|
| 刚性导线横截面 | 0.2 mm² |
| 柔性导线横截面 | 2.5 mm² |
| 多芯线横截面 | 0.2 mm² |
| 柔性导线横截面 | 2.5 mm² |
| AWG/kcmil导线横截面 | 24 |
| AWG/kcmil导线横截面 | 14 |
| 剥线长度 | 8 mm |
| 螺纹 | M3 |
| 通道数目 | 2 |
|---|---|
| 传输误差 | ≤ 0.1 % (终值的) |
| 温度系数 | ≤ 0.002 %/K (测量值的 / 100 Ω 负载) |
| 额外误差，取决于负载 | 0.02 % (测量值) |
| 截止频率（3dB） | < 75 Hz |
| 阶跃响应（10-90%） | 5 ms (500Ω负载) |
| 测试电压，输入／输出 | 510 V (50Hz，1min) |
| 颜色 | 绿色 |
| 外壳材料 | 非增强型聚酰胺 PA |
| 安装位置 | 任意 |
| 符合性 | 符合 CE 标准 |
| UL，美国／加拿大 | cULus |
