Vishay新款具有领先导通电阻性能的80 V MOSFET可极大改善工业应用的热性能和可焊性

类别:其他  出处:网络整理  发布于:2025-06-13 16:21:56 | 114 次阅读



      这款节省空间的器件RthJC低至0.36℃/W,并配有易于吸附焊锡的侧翼,从而改善工业应用的热性能和可焊性

  美国宾夕法尼亚MALVERN、中国上海—2025年5月29日—日前,威世科技Vishay Intertechnology,Inc.(NYSE股市代号:VSH)宣布,推出一款采用无引线键合(BWL)封装并具有业内先进导通电阻的新款80 V TrenchFETGen IV N沟道功率MOSFET---SiEH4800EW,旨在提高工业应用的效率。与相同尺寸的竞品器件相比,Vishay Siliconix SiEH4800EW的导通电阻低15%,而RthJC低18%。

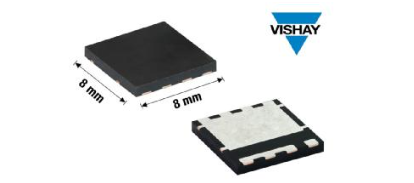

  日前发布的器件在10 V下的导通电子典型值为0.88 mW,限度降低了传导造成的功率损耗,从而提高了效率,同时以低至0.36℃/W的RthJC改善了热性能。这款节省空间的器件体积为8 mm x 8 mm,与采用TO-263封装的MOSFET相比,PCB面积减少50%,而且其厚度仅为1 mm。
  SiEH4800EW采用融合的焊盘,将源焊盘的可焊面积增加到3.35 mm2,比传统PIN焊接面积大四倍。这降低了MOSFET和PCB之间的电流密度,从而降低了电迁移的风险,使设计更加可靠。此外,器件易于吸附焊锡的侧翼增强了可焊性,同时更容易通过目视检查焊点的可靠性。
  这款MOSFET的常适合同步整流和Oring应用。典型应用包括电机驱动控制器、电动工具、焊接设备、等离子切割机、电池管理系统、机器人和3D打印机。在这些应用中,该器件可在+175℃的高温下工作,而其BWL设计可将寄生电感降至,同时使电流能力化。
  MOSFET符合RoHS标准,无卤素,并且经过100%的Rg和UIS测试。

  对比表:D2PAK、PowerPAK 8x8L和PowerPAK 8x8SW对比

产品编号

SUM60020E

SiJH5800E

SiEH4800EW

封装

TO-263

PowerPAK 8x8L

PowerPAK 8x8SW

尺寸 (mm)

16 x 10

8.0 x 8.0 *

8.0 x 8.0 *

高度 (mm)

4.8

1.7

1.0 *

VDS (V)

80

80

80

VGS (V)

± 20

± 20

± 20

配置

单个

单个

单个

VGSth  (V)

2.0

2.0

2.0

RDS(on) (mΩ) @ 10 VGS

典型值

1.75

0.97

0.88 *

2.1

1.35

1.15 *

ID (A)

150

302

608 *

RthJC (C/W)

0.4

0.45

0.36 *

熔断引线

同类(*)



关键词:Vishay
