晶体振荡器（晶振）常用术语中英文对照

晶振按其不同特点主要分为以下几种：

恒温晶振 OCXO
温补晶振 TCXO MCXO DCXO
压控晶振 VCXO

频率稳定度 Frequency Stability
温度稳定度 vs. Temperature
日老化率 Aging/day
年老化率 Aging/year
日波动 Daily fluctuation
频率准确度 Frequency accuracy
电压特性 vs. Power supply
负载特性 vs.Load
开机特性 Warm up
重现特性 Retrace
短期稳定度 Short term
相噪 Phase noise
抖动 Jitter
电调Voltage Adjusted
压控电压范围 Control voltage range
频率调整范围 Frequency pulling range
输入阻抗 Input impedance
线性度 Linearity
输出Output
波形 Waveform
幅度 Level
负载 Load
占空比

Duty cycle


温补晶振通常的用法与常规有源晶振一至：一脚悬空，二脚接地，三脚接输出，四脚接电压。具体说明如下：

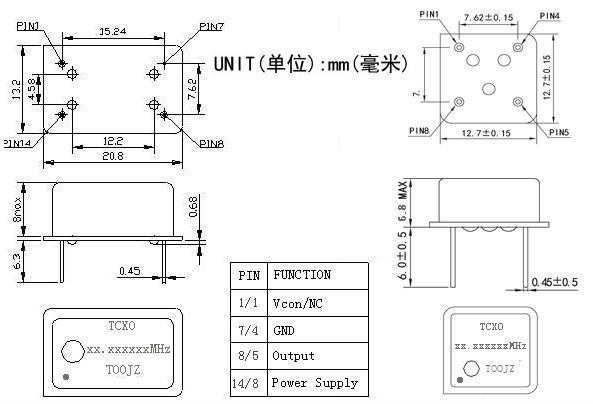

以上图左所示，DIP14长方形封装（20.8*13.2）脚间距在（15.24*7.62），我们先找到脚，脚都是直角，常规是悬空，无需接线，当这颗晶振是带压控的则需要接电调，二脚就是以上图标注的7接地，三脚就是以上图标注的8输出，四脚就是以上图标注的14电压，图片上部分引脚展示图是晶振面贴台面脚向上的，所以顺时针是1,7,8,14,（对应1,2,3,4，），图片下半部分有印字字样的是晶振脚向下面向上正放于台面上的，所以顺时针是1,14,8,7（对应1,4,3,2，）逆时钟就是1,7,8,14,（对应1,2,3,4）



以上图右所示，DIP08正方形封装（12.8*12.8）脚间距在（7.62*7.62），我们先找到脚，脚都是直角，常规是悬空，无需接线，当这颗晶振是带压控的则需要接电调，二脚就是以上图标注的4接地，三脚就是以上图标注的5输出，四脚就是以上图标注的8电压，图片上部分引脚展示图是晶振面贴台面脚向上的，所以顺时针是1,4,5,8,（对应1,2,3,4，），图片下半部分有印字字样的是晶振脚向下面向上正放于台面上的，所以顺时针是1,8,5,4（对应1,4,3,2，）逆时钟就是1,4,5,8,（对应1,2,3,4）
