上海乔邑阀门制造有限公司是【PQ947电动偏心半球阀】的生产厂家，备有大量现货以出厂价销售！公司恪守“质量第一、诚信经营”的宗旨，为客户提供物美价廉的产品和完善的售后服务，欢迎咨询选购！

PQ947电动偏心半球阀

一、电动偏心半球阀产品概述

PQ947电动偏心半球阀是引进国外技术制造的一种新型电动球阀。球阀采用板簧加载的可动阀座结构，阀座与球体不会产生卡阻或脱离等问题，密封可靠，使用寿命长。电动偏心半球阀V型切口的球芯与金属阀座之间具有剪切作用，特别适用于含纤维、微小固体颗粒及料浆等介质。控制造纸工业的纸浆显得尤为优越。启闭件采用V型球缺结构，完全解决了阀腔易沉积介质的问题。全开启时阀门的流通能力大，压力损失小。电动偏心半球阀结构紧凑，通用性强，流量特性为近似等百分比，可调范围大，可调比为100:1。电动偏心半球阀V型球阀适用150～600LB、PN1.6～6.4MPa，工作温度≤300℃的各种管路上(高温定制)，用于调节节管路中介质的压力及流量，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素、氨盐水、中和水等多种介质。

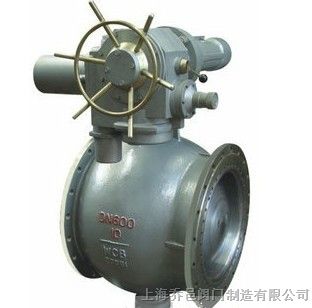

PQ947电动偏心半球阀	PQ947电动偏心半球阀

二、电动偏心半球阀产品特点

（1）流体阻力小，全通径的电动球阀基本没有流阻。
（2）结构简单、体积小、重量轻。
（3）紧密可靠。有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。
（4）操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
（5）维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
（6）在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
（7）适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
（8）由于电动偏心半球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。

三、电动偏心半球阀主要技术参数

公称通径 DN(mm)		25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数 KV	全腔型	14	25	30	55	100	135	230	320	500	850	1300	1750
	60%腔型	-	-	-	-	-	-	-	-	300	510	780	1050
	40%腔型	6	10	12	20	40	54	92	128	200	340	520	700
允许压差(MPa)		≤公称压力
阀体形式		整体铸造球形体
阀芯形式		偏心旋转阀芯(带导流翼)
流量特性		近似等百分比
动作范围		全开60°
泄露量Q		软密封VI级、硬密封IV级，符合ANSI B16.104标准
基本误差		±1%
回差		±1%
死区		≤1%
可调范围		全腔型(100：1)、60%腔型(60：1)、40%腔型(40：1)
配置执行机构		可配PSQ、HQ、UNIC、361RS、HR等系列角行程电动执行机构
控制方式		开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)

四、电动偏心半球阀执行器技术参数

电源电压	AC220/380V，50/60Hz
输出力矩	HR：50N·M～2000N·M；HQ：50N·M～3000N·M
动作范围	0～90° 0～360°
动作时间	15秒/30秒/60秒
保护装置	过热保护
环境温度	-30°～60°
手动操作	同附件带手柄、手轮
限位	电气、机械二重限位
防护等级	相当于IP-65
防爆等级	ExdII BT4；特殊要求可定制ExdII BT6
位置测量	可选装开关或电位计
驱动电机	8W/E
进线接口	PE1/2〞进线线锁

五、电动偏心半球阀主要设计标准

设计与制造	GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
法兰尺寸	JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543
结构长度	GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
检验与试验	JB/T 9092、API 598、GB/T13927

六、电动偏心半球阀主要零件材料

零件名称	材料
阀体、阀盖	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球体	2Cr13+氮化处理	304	316	316L
阀杆	2Cr13	304	316	316L
阀座密封圈	PTFE、碳素纤维＋PTFE、对位聚苯、金属密封
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

七、主要外形连接尺寸

公称通径 DN(mm)		25	32	40	50	65	80	100	125	150	200	250	300
L	法兰式	102	102	114	124	143	165	194	213	229	243	297	338
L	对夹式	62	62	62	75	80	100	115	130	160	200	240	334
H		60	60	65	95	105	120	140	155	165	205	240	270
H1	配HR	490	525	525	541	650	690	700	815	910	970	1090	1110
A	配HR	225	225	225	225	225	225	335	335	335	335	335	335
PN1.6MPa法兰连接尺寸
D		115	140	150	165	185	200	220	250	285	340	405	460
D1		85	100	110	125	145	160	180	210	240	295	355	410
D2		65	76	84	99	118	132	156	184	211	266	319	370
n-Φd		4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26
PN2.5MPa法兰连接尺寸
D		115	140	150	165	185	200	235	270	300	360	425	485
D1		85	100	110	125	145	160	190	220	250	310	370	430
D2		65	76	84	99	118	132	156	184	211	274	330	389
n-Φd		4-14	4-18	4-18	4-18	8-18	8-18	8-22	8-26	8-26	12-26	12-30	16-30
