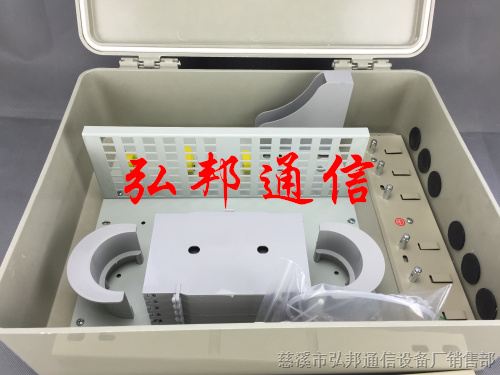

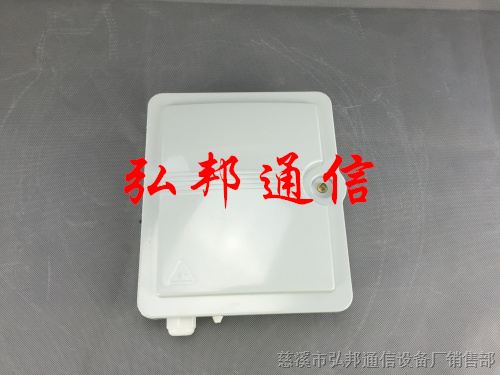

光纤分纤箱简介：

  光纤分纤箱， FTTH室外壁挂式光分路器箱用于光缆与光通信设备的配线连接，通过配线箱内的适配器，用光纤跳线引出光信号，实现光配线功能。适用于FTTH工程光缆到楼后使用，安装于楼道、地下室、机房和大楼外墙。光缆也可以经分光配线箱开拨盘绕后与入户光缆熔接引出，实现光缆的直通功能，满足传统传输网络工程的需求。

光缆分纤箱应用范围：

光缆的引入、固定及开剥保护、光纤的熔接及保护、尾纤的储存、跳纤的储存及管理、光纤的固定连接及交叉连接等功能；同时能根据客户的要求安装光分路器、波分复用器等增值模块单元。用于配线间和设备间光缆的端接、使用和管理。

光纤分纤箱其他的作用：

1光缆的固定和保护功能：光缆引入光纤楼道箱时，必须有可靠的固定与保护装置，固定后的光缆金属拦潮层、铠装层及加强芯必须可靠连接至高压防护接地装置，光缆开剥后必须用塑料套管或螺旋管保护并固定引入光纤熔接装置。

2光缆纤芯的终接功能:设备的光缆终接装置必须便于光缆光纤与光缆光纤或尾纤的熔接、安装和维护等操作，同时必须具备富余光缆光纤的储存空间。

3光纤熔接接头保护功能:光纤接头部分均必须保护。光纤与光纤熔接后，接头部分必须用熔接保护套管加以保护。

4缆纤适用性要求:必须能适用符合GB，T7424中规定的光缆，ITU-TG.652和ITU-TG.657规定的光纤或与之兼容的光纤，以及YD，T1997-2009规定的接入网用蝶形光缆。 　　 　　5调纤功能:通过尾纤能迅速方便地调度光缆中光纤序号以及改变传输系统的路由，尾纤长度必须满足调纤操作要求。

6门锁:光纤配线箱门锁必须为防盗结构，具有良好的抗破坏能力，所有箱体需预留备用的传统挂锁锁扣或其他备用解决手段。

光缆分纤箱技术参数：

工作环境温度：﹣40℃～﹢60℃

环境湿度：≦95%（﹢40℃）

大气压力：70kPa～106 kPa

箱门开启角度：180°

接地排耐电压水平：≥3000V（DC）/10mA/1min

绝缘电阻：≥2×1020MΩ500V

光纤分线箱特点：

※ 适用多种使用场景：室内、室外、挂墙、挂杆、新老楼盘。

※ 模塑箱体，安装背板设计，造型美观小巧，安装方便快捷，便于大规模施工。

※ 分路器模块端口倾斜15°设计，走线路由顺畅。

※ 系列化插片可积木化组合，扩容方便，投资节省。

※ 皮线光缆采用专用卡槽设计，可带活接头入盒，固定可靠，布放简便效率高。

※ 工厂化皮线尾纤，实现高质量低成本快速部署。

光纤分纤箱检验要求：

紧固件不得松动，表面不得有机械划痕。

一体盘装配过程检验

紧固件不得松动，表面不得有机械划痕。

光缆固定单元 装配过程检验

紧固件不得松动，表面不得有机械划痕。

接地铜柱上的小圆孔中心线与竖直线保持平行。

绕线盘装配过程检验

紧固件不得松动，表面不得有机械划痕。

绕线盘面与绕线盘安装板面保持平行。

光纤分线箱熔接方法：

a.为方便熔接可将箱体取下操作，亦可单独将熔接盘取下操作；

b.将分路器模块旋转框向上取出箱体，并取下光缆穿线滑块，妥善放置；

c.开剥光缆，长度约1.5m，在光缆开剥处缠绕几圈绝缘胶布，再用喉箍进行紧固；

d.熔接配线光缆，按图4盘绕，操作完成后，将模块旋转框插入铰链旋转轴；

e.熔接后的SC尾纤连接器插入分路器输入端口，如暂不开通将其停放在 “停泊区” ；

f.进行光缆加强芯接地，将接地线从光缆入口引出接地；

g.固定好光缆穿线滑块，将箱体重新安装于墙体背板上。

外观质量：

①机械活动部分应转动灵活，锁定可靠，施工安装和维护方便。门的开启角应不小于110°间隙不大于3mm。

②引入光缆弯曲半径：机构应牢固，装配具有一致性和互换性，紧固件为松动。外露和操作部位的锐边应倒圆角。

③机箱结构：引入光缆进入机箱时，其弯曲半径应不小于光缆直径的15倍。

④保护套、衬垫及纤芯和尾纤弯曲半径：光缆光线穿过金属板孔及沿结构尖锐边转弯时，应装保护套及衬垫。

⑤机箱表面：涂覆层应表面光洁，色泽均匀、无流挂、无露底；金属件无毛刺锈蚀。

⑥结构装置上的文字、图形、符号和标志应清晰、完整、无误。

插入损耗：≤0.35dB（FC/APC）

回波损耗：≥60dB（FC/APC）

绝缘电阻要求： 大于等于1000MΩ/500V直流

耐压要求： DC3000V一分钟不击穿、无飞弧
