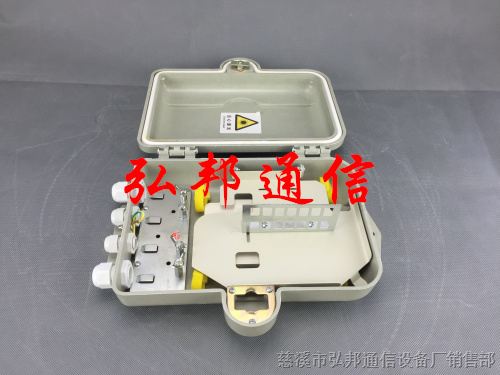

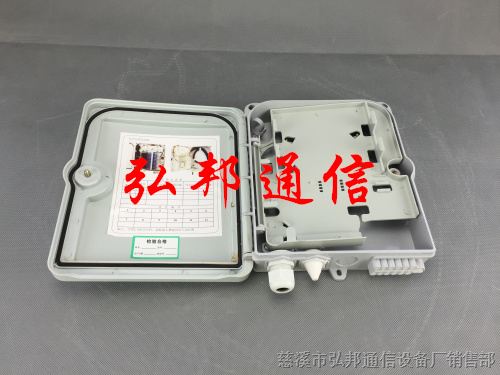

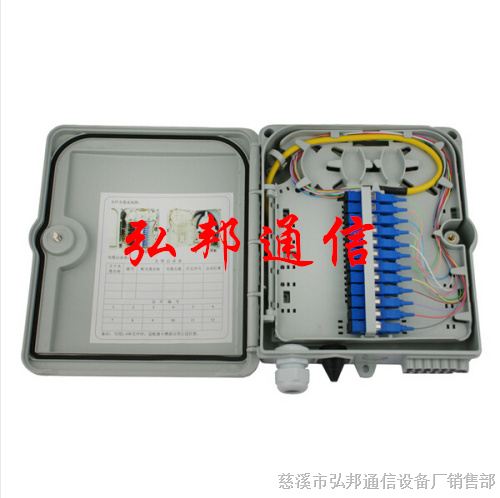

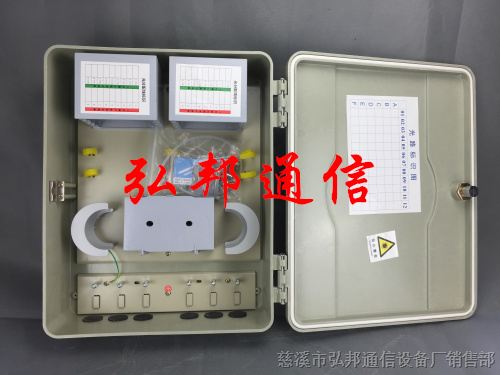

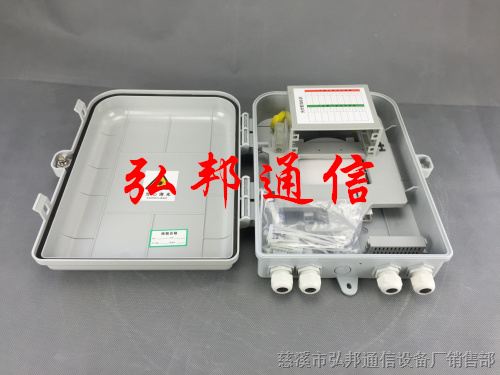

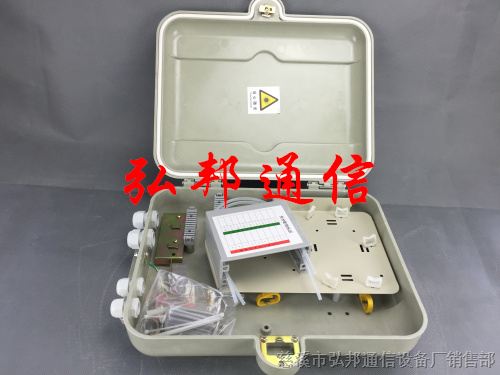

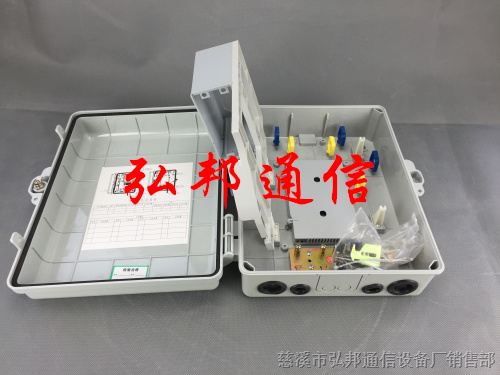

光缆分纤箱

FTTH光纤分纤箱-分光分线箱|多重功能

【弘邦通信】分纤箱 光纤光缆分光箱 分光配线箱

室外配线分纤分光箱

光缆分纤箱概述:

本产品应用于FTTH接入系统中的终端接入环节中，特别适用于室外壁挂式或抱箍式条件下使用。上行连接配线光缆（Distribution Cable)，下行连接入户光缆（Drop Cable)，既具有传统光缆分纤箱的熔接、分光和配线功能，又能与iField智能施工工具及ODN网管配合使用，实现iODN的智能光纤管理和智能施工指导。

光缆分纤箱特点：

1.适用多种使用场景：室内、室外、挂墙、挂杆、新老楼盘。

2.模塑箱体，安装背板设计，造型美观小巧，安装方便快捷，便于大规模施工。

3.采用翻转结构，可合理配置分光、配线及熔接区域空间，便于安装与维护。

4.分路器模块端口倾斜15°设计，走线路由顺畅。

5.系列化插片可积木化组合，扩容方便，投资节省。

6.支持光缆直熔；支持预制蝶形缆和SC型快速连接器。

7.采用高性能橡胶密封条密封，防护等级IP53。

8.皮线光缆采用专用卡槽设计，可带活接头入盒，固定可靠，布放简便效率高。

9.路由标识清晰，方便路由的记录与维护；体积小、重量轻，可挂墙安装，操作方便。

光缆分纤箱技术参数：

工作环境温度：﹣40℃～﹢60℃

环境湿度：≦95%（﹢40℃）

大气压力：70kPa～106 kPa

箱门开启角度：180°

接地排耐电压水平：≥3000V（DC）/10mA/1min

绝缘电阻：≥2×1020MΩ500V

光缆分纤箱操作：

1.为方便熔接可将箱体取下操作，亦可单独将熔接盘取下操作；

2.将分路器模块旋转框向上取出箱体，并取下光缆穿线滑块，妥善放置；

3.开剥光缆，长度约1.5m，在光缆开剥处缠绕几圈绝缘胶布，再用喉箍进行紧固；

4.熔接配线光缆，按图4盘绕，操作完成后，将模块旋转框插入铰链旋转轴；

5.熔接后的SC尾纤连接器插入分路器输入端口，如暂不开通将其停放在 “停泊区” ；

6.进行光缆加强芯接地，将接地线从光缆入口引出接地；

7.固定好光缆穿线滑块，将箱体重新安装于墙体背板上。

光缆分纤箱结构说明：

1.箱体材料采用PC合金和SMC材料制作，使用寿命达到20年以上

2.双层结构的设计，上层为光分器配线层，下层为光纤熔接层；

3.光分器模块采用抽屉式模块化设计，具有很强的互换性和通用性。

光缆分纤箱应用范围：

   光缆的引入、固定及开剥保护、光纤的熔接及保护、尾纤的储存、跳纤的储存及管理、光纤的固定连接及交叉连接等功能；同时能根据客户的要求安装光分路器、波分复用器等增值模块单元。用于配线间和设备间光缆的端接、使用和管理。
