光交箱是一种为主干层光缆、配线层光缆提供光缆成端、跳接的交接设备。光缆引入光缆交接箱后，经固定、端接、配纤以后，使用跳纤将主干层光缆和配线层光缆连通。

光交箱主要是用于光缆接入网中主干光缆与配线光缆交接处的接口设备。光缆交接箱的结构主要由箱体、内部金工件、光纤活动连接器及备附件组成。按照使用场合不同，可分为室内型和室外型两种，并可以落地、架空、壁挂安装。

光交箱性能：

光交箱是安装在户外的连接设备，对它最根本的要求就是能够抵受剧变的气候和恶劣的工作环境。它要具有防水气凝结、防水和防尘、防虫害和鼠害、抗冲击损坏能力强的特点。它必须能够抵御比较恶劣的外环境。因此，箱体外侧对防水、防潮、防尘、防撞击损害、防虫害鼠害等方面要求比较高；其内侧对温度、湿度控制要求十分高。按国际标准，这些项目最高标准为IP66。但能达到该标准的箱体外壳并不多。目前国内使用的光缆交接箱箱体主要有：原装KRONE箱体，箱体采用不饱和聚酯玻璃纤维增强材料（SMC），在防水、防潮、防撞击损害方面有较好的性能。国内参照KRONE箱体的仿制品是以铁质为主的金属箱体（一般达到IP65标准）。对于金属箱体，由于其在防水气凝结方面的低劣性能，注定不会得到大量使用，并逐渐被淘汰。国内一些仿制品由于材料性能问题导致箱体在防水气凝结和抗冲击两项性能上与引进德国的KRONE有较大差异，另外由于密封胶条抗老化性能较差，在防水、防尘两项性能上表现也一般。当然在光缆交接箱安装位置的外环境比较好时，降低性能要求，减少投资也是可以接受的。

①活动光纤连接器应满足所选用型式的相关标准中规定的“插入损耗”和“回波损耗”的要求。

②高压防护接地装置与箱体金属工件之间的耐压水平应不小于直流3000V，1min不击穿无飞弧。

③高压防护接地装置与箱体金属工件之间的绝缘电阻，在试验电压为直流500V条件下，不小于2′104MW。

④高压防护接地装置与光缆中金属加强芯、挡潮层及铠装层相连的地线截面应不小于6mm2。

●SMC是Sheet molding compound的缩写，即片状模塑料。主要原料由SMC专用纱、不饱和树脂、低收缩添加剂，填料及各种助剂组成。它在二十世纪六十年代初首先出现在欧洲，在1965年左右，美、日相继发展了这种工艺。我国于80年代末，引进了国外先进的SMC生产线和生产工艺。SMC具有优越的电气性能，耐腐蚀性能，质轻及工程设计容易、灵活等优点，其机械性能可以与部分金属材料相媲美，因而广泛应用于运输车辆、建筑、电子／电气等行业中。

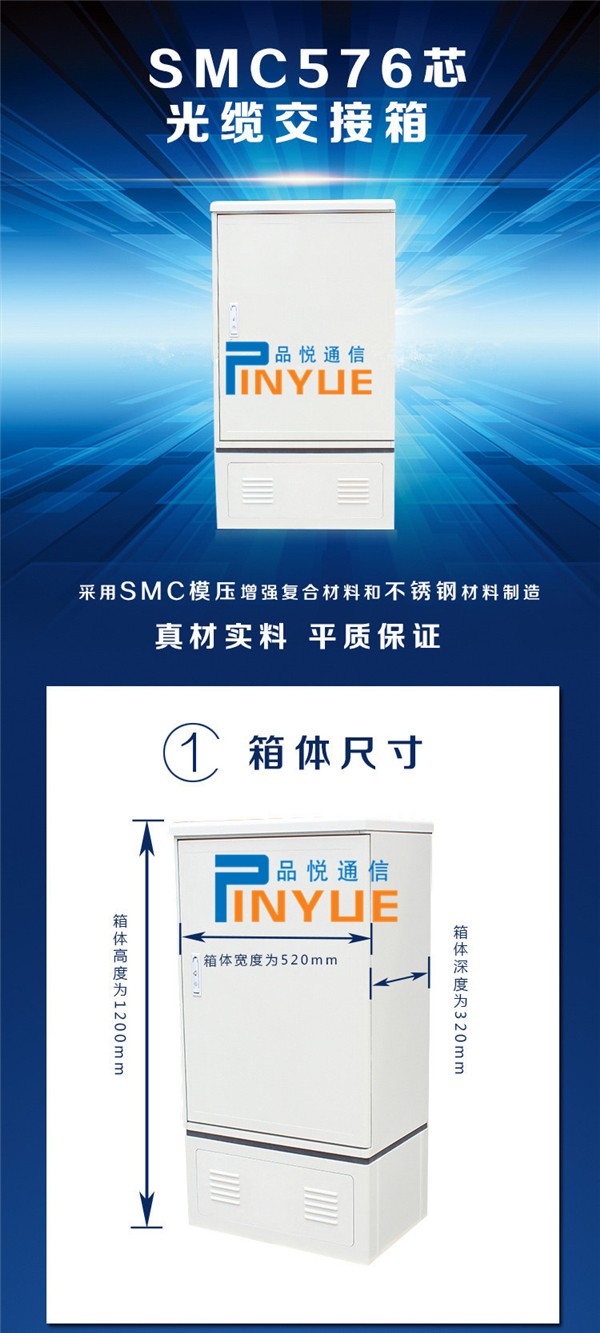

●GTGXF通信光缆交接箱材料与处观---该箱体采用SMC不饱和聚脂玻璃纤维材料经高温一次模压成型，箱体表面平整光滑，颜色均匀，不易刮伤。具有高强度、耐腐蚀、耐老化的特点。能抵御剧变气候和恶劣环境的影响。

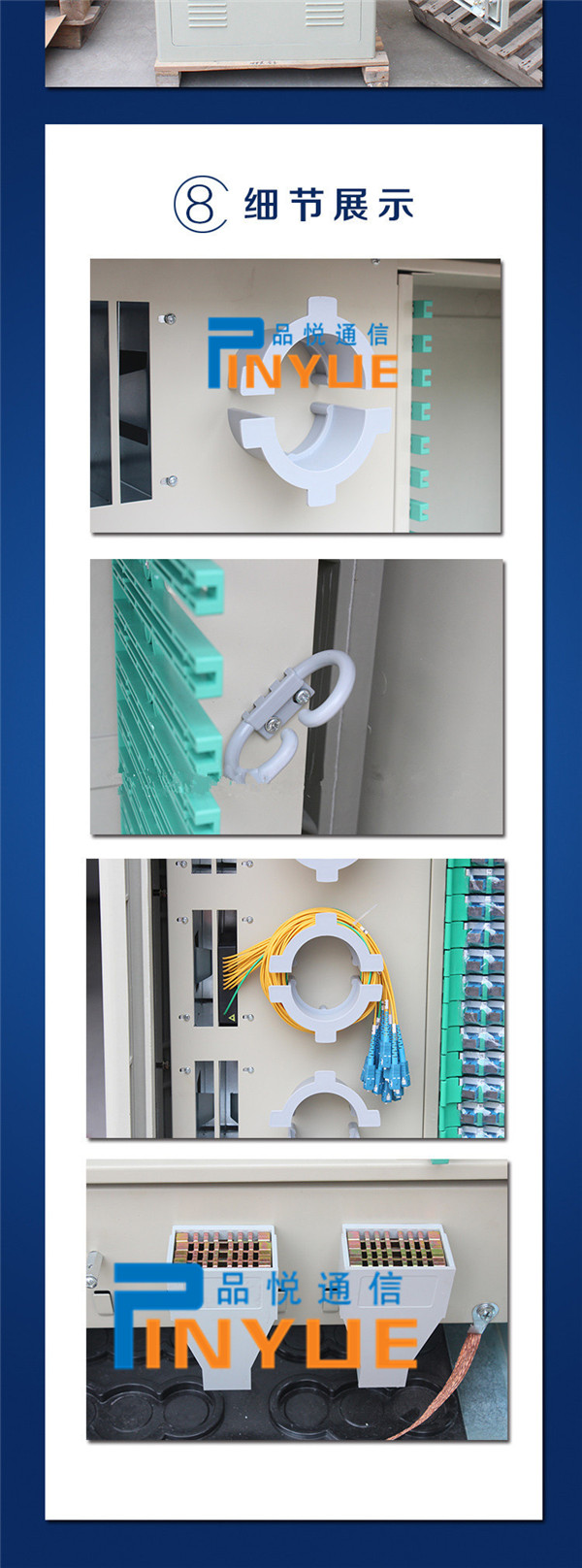

  ●使用双层熔接配线盘，充分利用了盘的上下两面，集熔接和配线于一体，可采用卡式安装FC、SC   型适配器。每盘可安装12个适配器，适配器倾斜30°角在光纤熔接配线盘内，可保证光纤的曲率半径。
  ●适用于普通光缆和宽带光缆，空间布线大，所有光缆、光纤走线在任何位置都能有效保护。

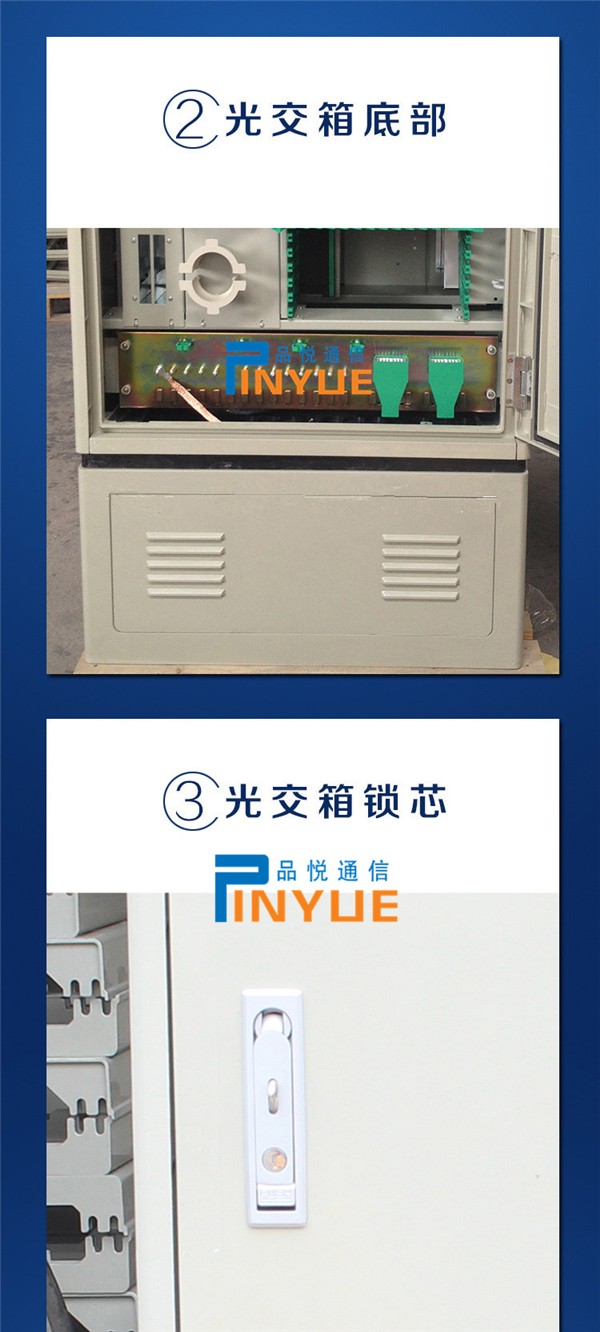

  ●箱门门锁具有良好的防破坏功能，启闭灵活可靠，箱门开启角度〉120°，密封性能好外箱体采用SMC不饱和聚脂玻璃纤维。板厚1.5mm，内层采用1.5mm优质冷扎钢板，均从上海宝钢采购。

工艺过程
①该箱体采用SMC不饱和聚脂玻璃纤维材料经高温一次模压成型，增强模块塑料在高温高压下固化成型。SMC系列模塑料成型工艺 ：模压成型温度：150℃±5℃  保压时间：60-70s／mm 模压压力：10-20Mpa具体工艺视产品和模具结构而定，如果制品厚度比较厚，则温度应稍低，一般成型温度为 135℃-145℃，形状越复杂，成型压力越高。
②机械强度高、阻燃性好--该箱体由于采用SMC复合材料，比重轻、机械强度高，并具有良好的阻燃性。箱门采用纵向全长铰链，不易变形，安装互换性好。
③抗腐蚀、耐老化、电绝缘性强-- 该箱体抗腐蚀、耐老化、高压防护性能好、电绝缘性强，能够适应强酸、强碱等各种恶劣环境。
④耐高温、防凝露--该箱体由于采用SMC复合材料，具有金属材料无法比拟的隔热保温性能，耐高温，并有效防止水汽凝结。

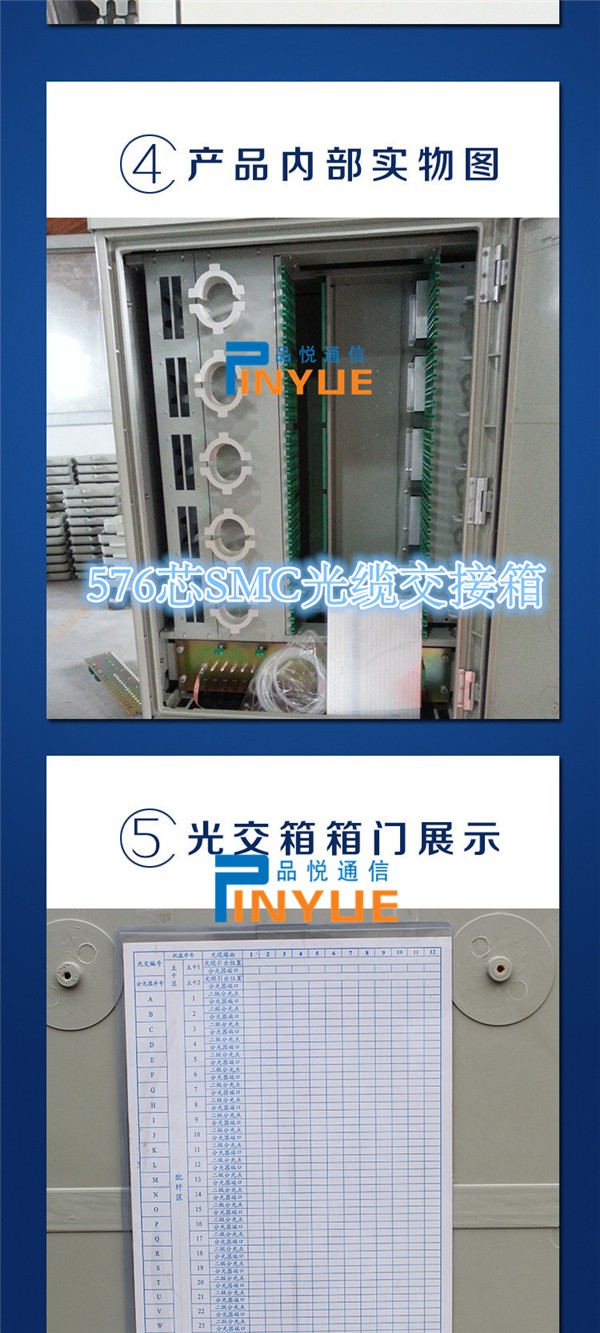

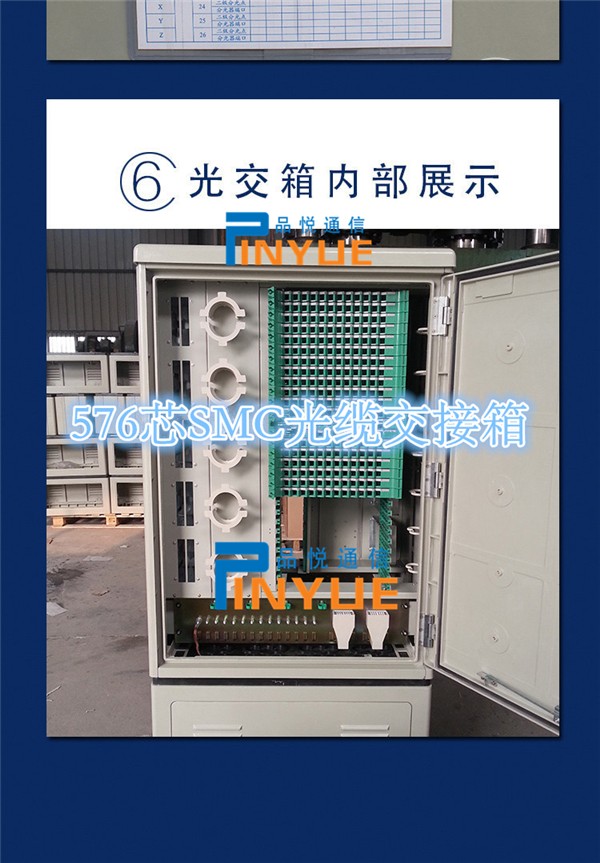

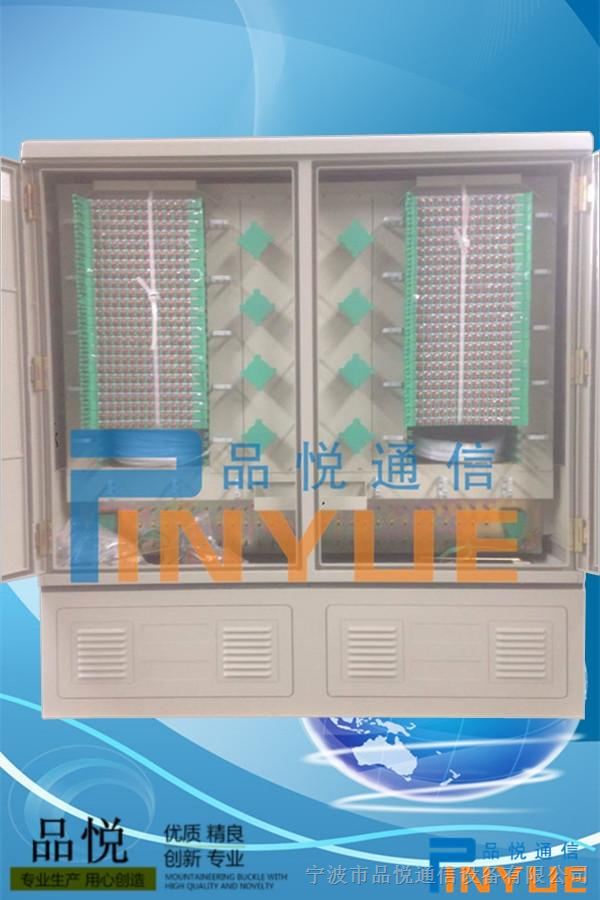

品悦光交箱特点：箱体可为前开门或前后开门，箱内有充足的布纤、贮纤空间，有足够的绕线盘挂线钩，方便用户操作。箱体采用优质不锈钢板作材料，并经电镀、喷塑处理，不仅具有良好的抗腐蚀、耐老化性能，而且箱体密封性能好，能抵受剧烈的气候变化和恶劣的工作环境，防护等级达GB4208中IP65级要求。箱体由高强度玻纤增强聚脂模压成型，具有良好的机械强度和抗腐蚀耐老化特性，而且重量轻。全模块化设计，采用12芯熔接配线一体化模块。可采用飞碟式直熔盘，体积小，直熔容量大。箱体底部高，空间大，便于光缆引入时，有更大的曲率半径，安装操作施工方便。光缆加强芯根据用户需要，也可采用光缆固定罩壳形式，适用于普通和带状光缆。接地方式：箱体共有二层地，一层为保护地，光缆加强芯与保护地相接。另一层为机架地，该两层地之间互不相通，分别通过各自的接地线通向机房大地。

工作条件：

工作温度：-40℃～+60℃

相对湿度：≤95%(+40℃时)

大气压力：70kPa～106kPa

技术要求：

防护等级：IP65

标称工作波长：850nm，1310nm，1550nm。

光纤活动连接器插入损耗：≤0.3 dB。

光纤活动连接器回波损耗：≥45dB(PC型)。

机架高压防护接地装置与机架间的耐电压≥3000V(DC)/1min，不 击穿、无飞弧。

箱体金工件与接地装置之间的绝缘电阻≥2×104MΩ/500V(DC)

箱体各表面能承受与表面垂直的压力大于980N，箱门打开后，在门的最外端能承受的垂直压力大于200N。

光缆固定处能承受1000N的轴向拉力，并能承受扭转角度±90°共3次的循环扭转。

光纤弯曲处的曲率半径＞30mm(内控40mm)
