MHTC03A是模拟型温湿度传感器，传感器信号采用模拟电压输出方式；本模块具有精du高，可靠性高，一致性好，且带温度补偿，确保长期稳定性好，具有使用方便及价格低廉等特点。适用于仓储、烟草、制药等行业；温湿度仪表、加湿设备、除湿设备、gao档空调等产品。

---

高温型温湿度模块MHTC03A特点：

精du高，可靠性高，一致性好；低功耗，小体积，带温度补偿，线性输出，使用方便，成本低，完全互换，精que校准。

---

高温型温湿度模块MHTC03A外观尺寸：

---

高温型温湿度模块MHTC03A接线方式：

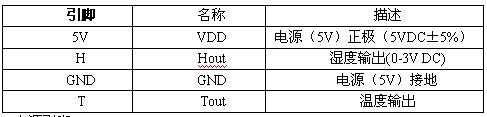

1、端子说明，具体接线方式见下图

2、电源引脚(VDD GND)

该模块的供电电压范围为4.75V一5.25V,建议供电电压为5.0V 。

3、湿度电压输出信号线(Hout )

湿度信号从该信号线以电压的形式输出，电压输出范围为0-3V，具体湿度与电压关系请参照电压与湿度特性表（见下表，单位：V）。

4、电压输出与湿度的线性曲线

传感器湿度测量范围为20% -- 95%RH，电压输出为0.0- 3.0V电压与湿度的线性关系如下图所示。

5、温度电压输出信号线(Tout )

温度换算公式：温度（℃） = 66.287*Voltage(温度输出电压)-66.875 （℃ ）

---

高温型温湿度模块MHTC03A电气参数：

1、敏感元件：进口温湿度传感器

2、供    电：5VDC±5%

3、耗电电流：5mA max.(2mA avg.)

4、测量范围：湿度 20% -- 95%RH，温度：-20℃—70℃

5、测量jing度：湿度：±3%RH （25℃，60%RH，输入电压=5V），温度：±0.5℃

6、湿度输出信号：25℃，输入电压=5V，输出电压为0-3V

7、温度输出信号：电压信号

---

高温型温湿度模块MHTC03A标准检测条件：

大气中、温度25℃、供给电压5.0V DC作为基准。特性测定，测定前先把温湿度模块放入25℃/0%RH的干燥空气中放置5分钟，湿度发生装置设置湿度60%RH，放入温湿度模块5分钟后测出电压值。

---

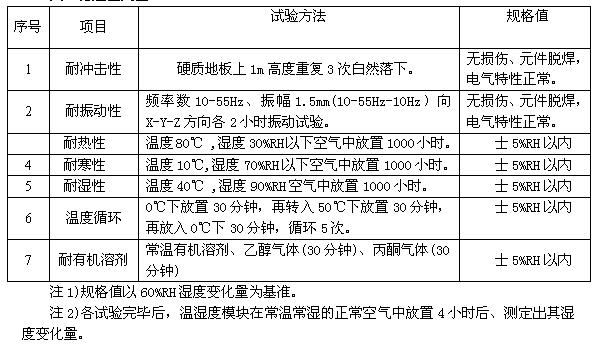

高温型温湿度模块MHTC03A稳定性试验：

---
