◆基于SON7015心率传感器设计

◆功耗（0.2mA）

 ◆尺寸的心率模块（12mm X 5mm）

◆价格的心率测试解决方案，比其他方案便宜50%以上

◆2种波形输出：方波 + 心率波

◆反应灵敏，可瞬时输出心率波形

◆应用简单，客户可直接应用于任意平台

◆可用于运动中的心率波形监测，动态，静态，都非常准确，且稳定性高

◆可广泛应用于心率计，腕带，手环，手表，耳机，跳绳，医疗器械，消费类电子

◆ 提供详细技术支持，解答客户一切疑问



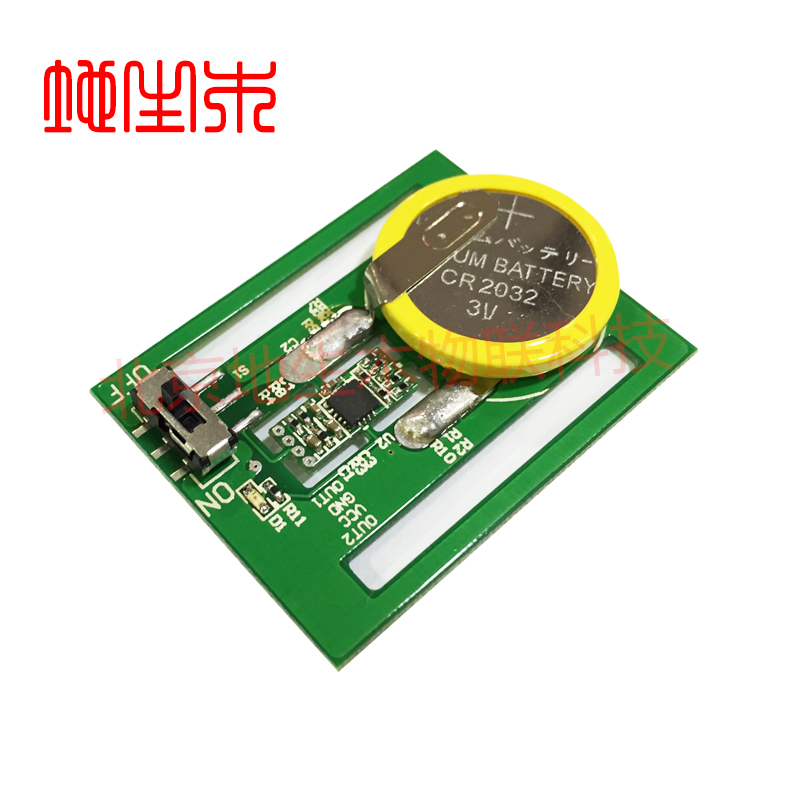

SON1205中的使用说明：

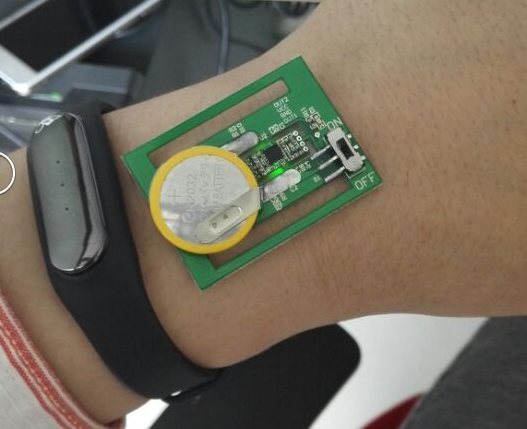

在使用模块的时候，可以如下图所示，把模块放置于手腕等皮肤裸露的位置

该图片中，MARK标D1为红色LED，会随着心脏的跳动而闪烁，闪烁频率与心跳一致。

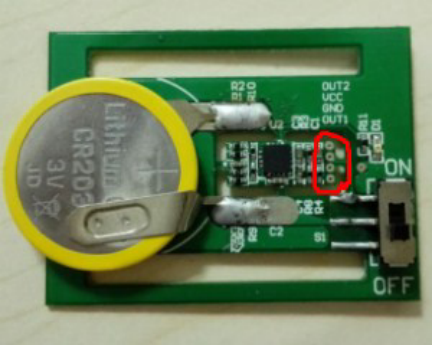

如果要看波形，请先从板子的地线GND引一根线出来，然后用示波器的负极（鳄鱼嘴）夹住，示波器的探头点在OUT1或者OUT2的位置，则分别会看到心率的正弦波或者方波。OUT1，OUT2如下图红圈位置所示：



可以清楚看到从上到下分别是OUT2，VCC,GND,OUT1。这些测试点都可以自行焊导线出来接到示波器或者平台上。如果需要应用这种波形，OUT2输出的方波需要接到IO口，然后自行计数，OUT1输出正弦波则接到ADC采样后自行编写计数程序。



SON7015规格书：https://wenku.baidu.com/view/3610700daa00b52acec7caaf

SON1205参考电路图：https://pan.baidu.com/s/1ntFr7BF

SON3130心率IC规格书：https://pan.baidu.com/s/1jGMiuoQ

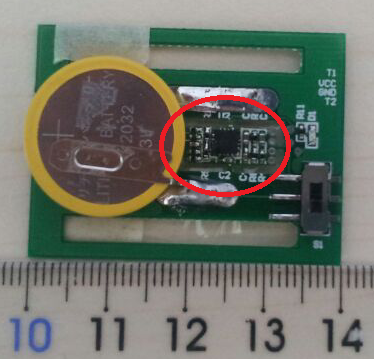

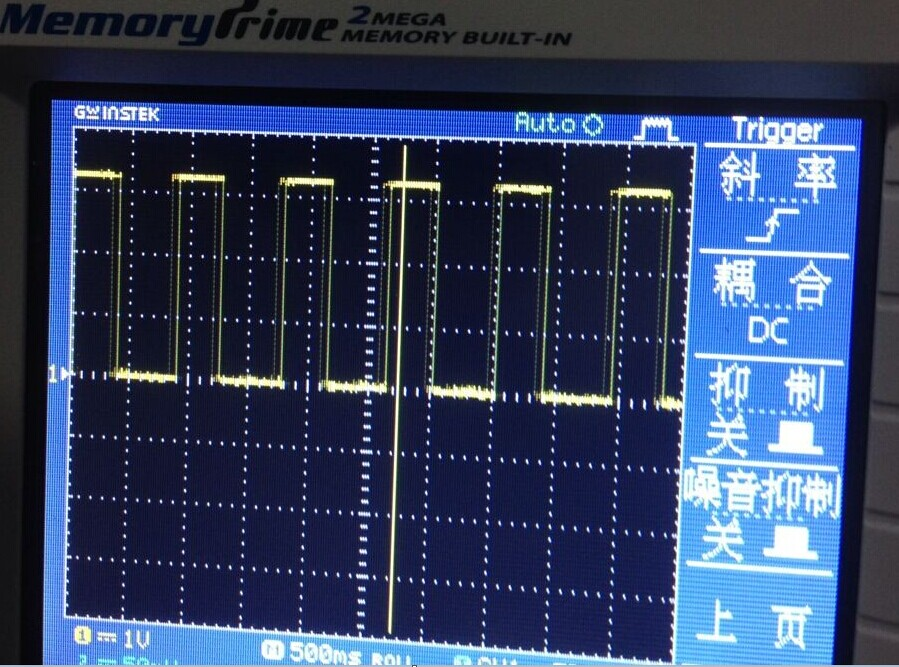

注意图中红圈位置为模块的主体，其余部分只是方便用户测试，主体模块在通电以后则可直接输出方波信号，信号如下图所示：

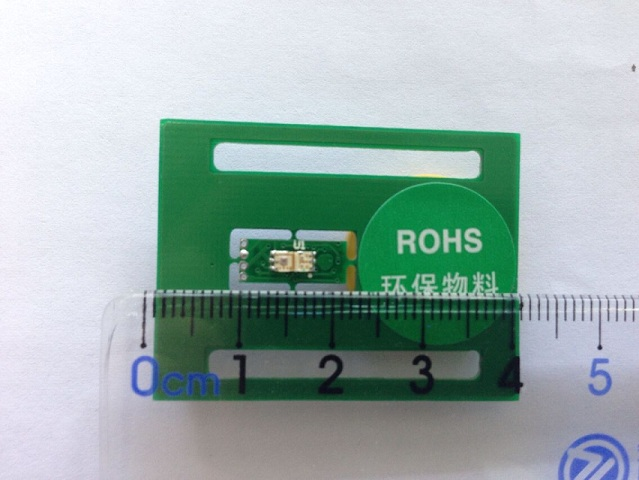

模块背部展示：

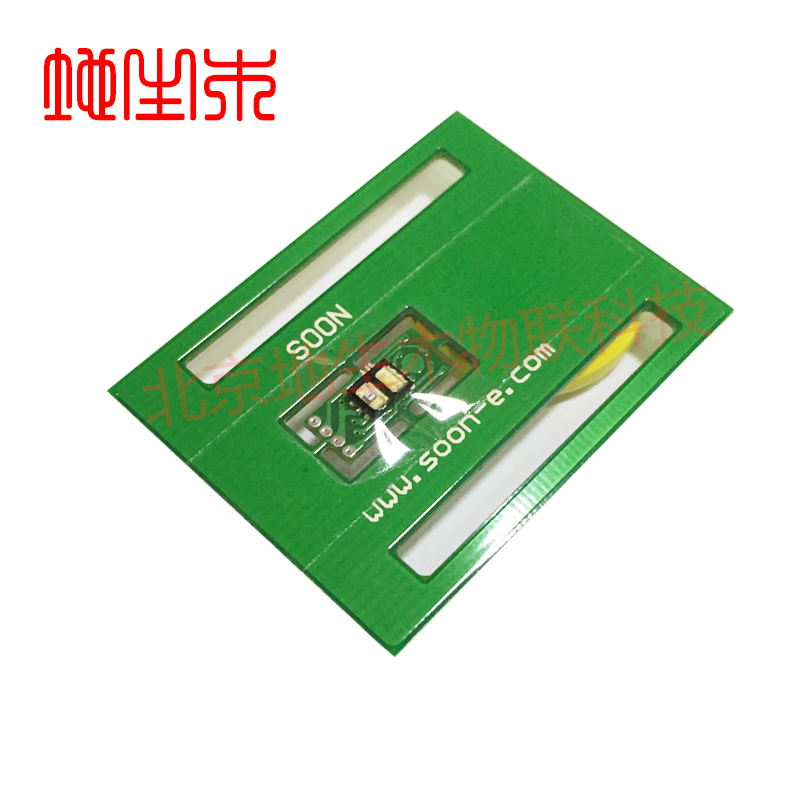

背面的心率传感器就是SON7015，

SON7015的工作电压：2.3---5V

SON7015的工作电流：0.2ma

输出的方波信号幅度：0---3V

心率IC的型号：SON3130
