参数（Parameters）

单位（Unit）

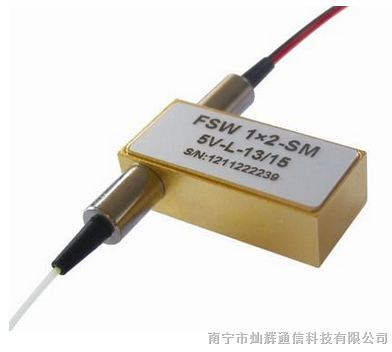

型号（CH-OSW-1×2）

波长范围（Wavelength Range）

nm

850±40 / 1300±40

1260 ~ 1650

测试波长（Test Wavelength）

nm

850 / 1300

1310 / 1550

In插入损耗（Insertion Loss）

dB

Typ: 0.8   Max: 1.2

Typ: 0.6   Max: 0.8

回波损耗（Return Loss）

dB

MM ≥ 30  SM ≥ 50

信道干扰（Crosstalk）

dB

MM ≥ 35  SM ≥ 55

偏振相关损耗（PDL）

dB

≤0.05

波长相关损耗（WDL）

dB

≤0.25

温度相关损耗（TDL）

dB

≤0.30

重复性（Repeatability）

dB

≤±0.02

工作电压（Operating Voltage）

V

3.0  or  5.0

使用寿命（Lifetime）

次

≥ 10⁷

开关时间（Switching Time）

ms

≤8

传输光功率（Optical Power）

mW

≤500

工作温度（Operating Temperature）

℃

-20 ~ +70

存储温度（Operating Temperature）

℃

-40 ~ +85

相对湿度（Relative Humidity）

%

5 ~ 95

重量（Weight）

g

14

外形尺寸（Dimension）

mm

(L)27.0×(W)12.6×(H)8.5±0.2

产品类型

管脚定义

            电驱动

          状态位

1x2

通道

1

5

6

10

2-3

3-4

7-8

8-9

锁定

P1-P2

V+

GND

--

--

open

close

close

open

P1-P3

--

--

GND

V+

close

open

open

close

非锁定

P1-P2

--

GND

V+

--

close

open

open

close

P1-P3

--

--

--

--

open

close

close

open

规格

电压

电流

电阻

5V锁定（Latching）

4.5~5.5

36~44mA

125Ω

5V非锁定（Non-latching）

4.5~5.5

26~32mA

178Ω

3V锁定（Latching）

3~3.5

54~56mA

45Ω

3V非锁定（Non-latching）

3~3.5

39~47mA

65Ω

            A

     B

        C

                   D

        E

           F

        G

       光纤类型

工作电压

 开关类型

              测试波长

  保护套管

     光纤长度

    连接头

SM:SM,9/125

M5:MM,50/125

M6:MM,62.5/125

X:其他

3:3V

5:5V

L:锁定

N:非锁定

850:850nm

1310:1310nm

1550:1550nm

1310/1550:1310/1550nm

X:其他

25:250um

90:900um

X:其他

05:0.5m±5cm

10:1m±5cm

15:1.5m±5cm

X:其他

OO:None

FP:FC/PC

FA:FC/APC

SP:SC/PC

SA:SC/APC

STP:ST/PC

LP:LC/PC

LA:LC/APC

X:其他
