TDM601(T1)-G
TD/天电
10Mbit/s
UL、CQC、VDE
3750VRMS
4.4*2.7*2.1MM
SOP8
企业名:深圳市首优科技有限公司
类型:贸易/代理/分销
电话:
0755-29976790
手机:15986836395
18925289962
19925484471
联系人:陈先生/罗先生/查小姐
微信:
邮箱:royalight@163.com
地址:广东深圳广东省深圳市宝安西乡鹤州恒丰工业城C6栋1402N
∟ 整流二极管(1)∟ 桥堆/整流桥/桥式整流器(13)

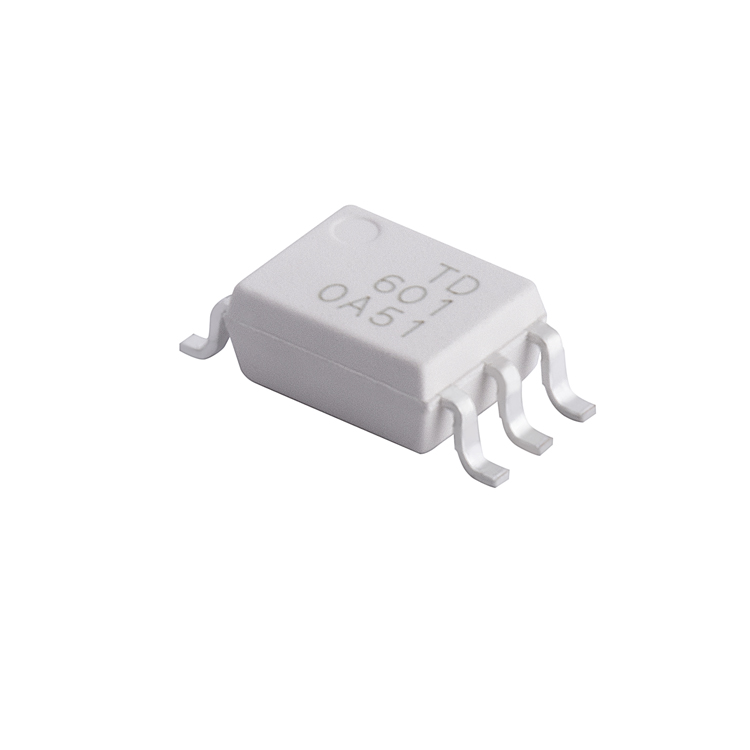

TDM601高速光耦的特点:
●隔离电压为3750VRMS,10M高速光耦;
●输入电流为25MA,输出电压Vcc为7V;
●尺寸为4.4*3.6*2.1MM;
●封装的类型为SOP5;
●工作温度范围:- 55 ℃ to 110℃;
在使用性能上替代亿光ELM601/600/611,光宝LTV-M601/M456,夏普PC410L0N1P0F,兆龙CTM611,东芝TLP2362/116A/118,安华高HCPL-M600/601/611/60L/62L/61M,瑞萨PS9121/9122/9124/9117A/9113。
TDM601高速光耦的原理:
高速光耦原理基于光电效应和半导体材料的特性。高速光耦通常由发光二极管(LED)和光电探测器两部分组成。
当施加输入信号时,LED发光,产生的光线被光电探测器接收,从而在输出端产生一个与输入信号相对应的电信号
高速光耦是非线性光耦,非线性光耦的电流传输特性曲线是非线性的,这类光耦适合于开关信号的传输,不适合于传输模拟量。
TDM601高速光耦的优点:
高传输速率:TDM601高速光耦具有非常快的响应时间,通常在纳秒(ns)级别,这使得它们非常适合于需要快速信号传输的寿命长:与机械触点相比,光耦合器的固态结构意味着它们具有更长的使用寿命因为它们不受机械磨损的影响。体积小:光耦合器通常具有较小的封装尺寸,这有助于减少电路板空间,并促进设备的小型化。
低功耗:高速光耦通常具有较低的功耗,这有助于提高整体系统的能效。
热稳定性好:光耦合器一般对温度变化不敏感,这使得它们在广泛的温度范围内仍能保持稳定的性能。
易于驱动:由于光耦合器的输入端通常只需要很小的电流就能工作,因此它们很容易被微弱的信号所驱动。
怎么区分高速光耦和普通光耦
其实高速光耦与普通光耦结构是不一样的,高速光耦与普通光耦是不一样,高速光耦的结构是光敏二极管+放大驱动电路,普通光耦的结构是光敏三极管(+放大驱动电路)。光敏二极管的响应速度(上升下降时间)是纳秒级,光敏三极管的响应速度(上升下降时间)是微秒级。不是说普通光耦工作在线性区它就能高速,它固有的响应时间就限死了它想快也快不起来。
另外如果普通光耦工作在线性区,那它也会受限截至频率Fc(Cut-off Frequency)这个参数,普通光耦这个Fc基本在50KHz左右(测试条件VCC=5v、IC=5ma、RL=100R,RL加大Fc更小,RL=1K时,Fc大约在10KHz左右),像TLP521,Fc约50KHz,PC817,Fc约80KHz,CNY117,Fc约250KHz。
