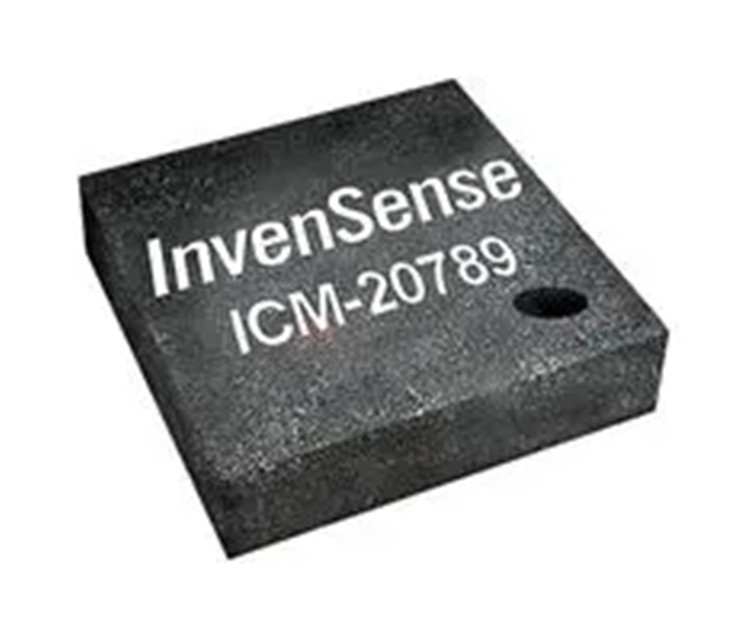

ICM-20789 TDKInvenSenseICM207897轴压力传感器

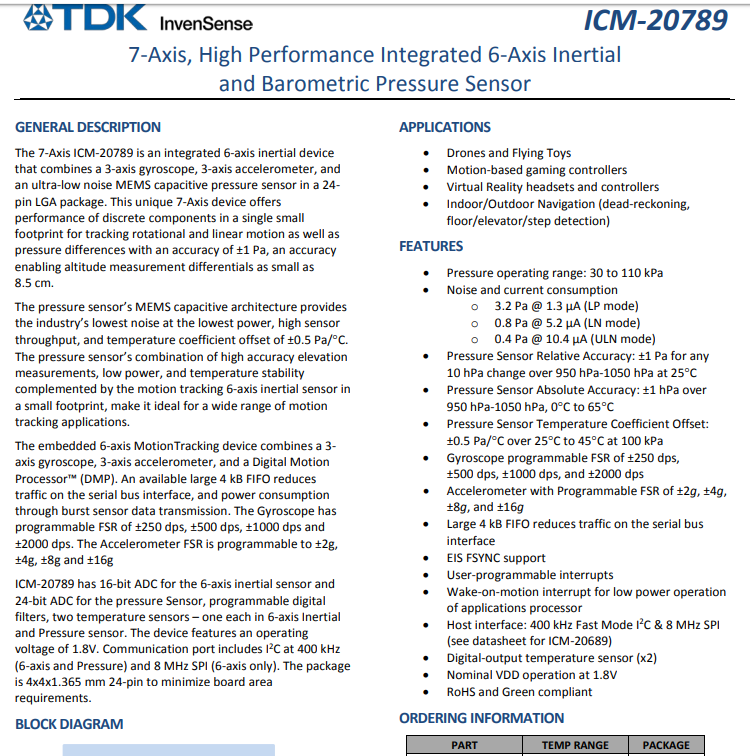

TDK InvenSense ICM-20789 7轴惯性和大气压力传感器在单个小尺寸外形中设有各种高性能的分立元件，用于跟

踪旋转和线性运动以及压差。ICM-20789是一款集成式6轴惯性器件，在24引脚LGA封装中结合了3轴陀螺仪、3轴

加速度计，以及超低噪声MEMS电容式压力传感器。

低功率下提供低噪声，高传感器吞吐量以及±0.5 Pa /°C的温度系数偏移。高精度仰角测量，低功耗和温度稳定性

相结合，并以较小的占地面积提供了运动跟踪6轴惯性传感器，非常适合各种运动跟踪应用。
嵌入式6轴MotionTracking设备结合了3轴陀螺仪，3轴加速度计和Digital Motion Processor™（DMP）。较大的

4 kB FIFO减少了串行总线接口上的流量，并通过突发传感器数据传输降低了功耗。陀螺仪的可编程FSR为±250 dps，

±500 dps，±1000 dps和±2000 dps。加速度计FSR可编程为±2g，±4g，±8g和±16g。
ICM-20789包含一个6轴惯性传感器和一个用于压力传感器的24位ADC，可编程数字滤波器，两个温度传感器-每个

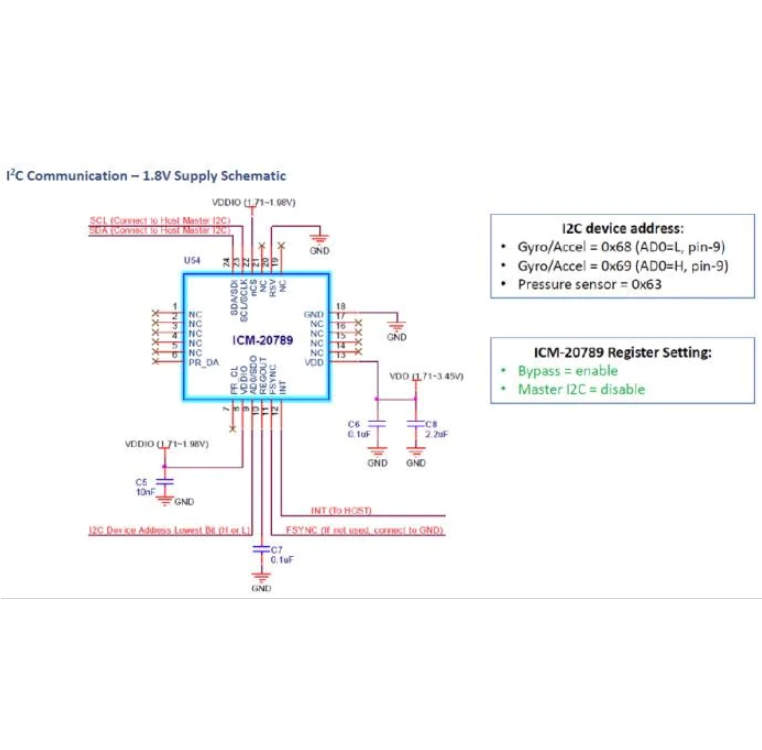

在6轴惯性和压力传感器中。功能包括1.8V的工作电压，通信端口包括400kHz的I2C（6轴和压力）和8MHz SPI（仅6轴）。

 4mm x 4mm x 1.365mm 24引脚封装减少了电路板面积要求。

特性

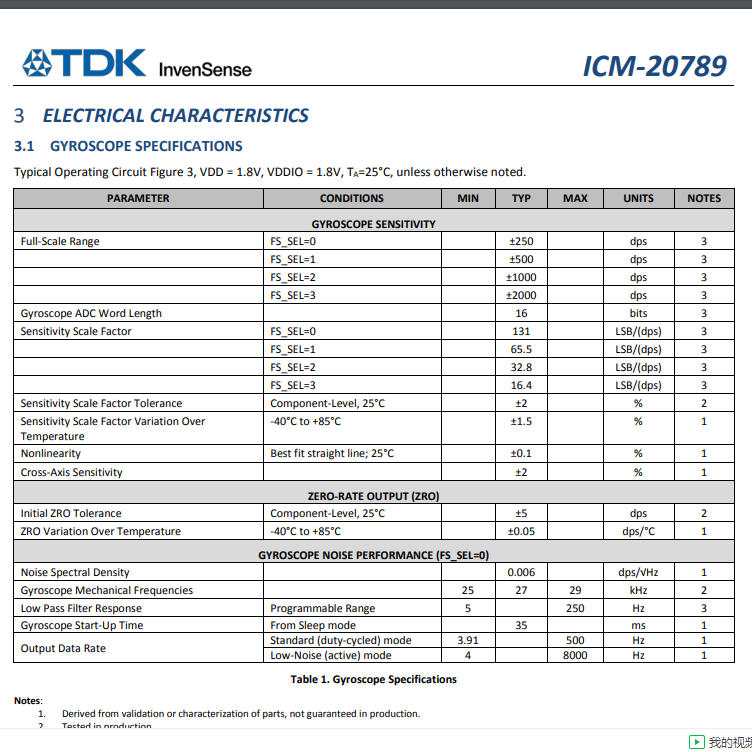

陀螺仪的特点
数字输出X轴，Y轴和Z轴角速率传感器（陀螺仪），用户可编程的满量程范围为±250 dps，±500 dps，±1000 dps

和±2000 dps，并集成了16位 ADC
数字可编程低通滤波器
低功率陀螺仪操作
工厂校准的灵敏度标度因子
[医]自行试验


加速度计的特点
数字输出X，Y和Z轴加速度计，具有±2g，±4g，±8g和±16g的可编程满量程范围以及集成的16位ADC
用户可编程中断
用于应用程序处理器低功耗操作的运动唤醒中断
[医]自行试验


压力传感器功能
压力操作范围：30kPa～110kPa
4种工作模式可优化噪声和功耗，3种示例模式：x3.2Pa @1.3μA（LP模式）
x0.8Pa @5.2μA（LN模式）
x0.4Pa @10.4μA（ULN模式）
相对精度：25°C时950 hPa-1050 hPa内任何10 hPa变化为±1 Pa
精度：950 hPa-1050 hPa时为±1 hPa，0°C至65°C
温度系数偏移：100 kPa下在25°C至45°C范围内为±0.5 Pa /°C
在400千赫兹的I2C
温度传感器精度：±0.4°C


附加特性（additional feature的复数）
加速度计和陀螺仪轴之间的小交叉轴灵敏度
4kB FIFO缓冲区使应用程序处理器能够以突发方式读取数据
数字输出温度传感器
用于陀螺仪、加速度计和温度传感器的用户可编程数字滤波器
10000g冲击容限
400千赫兹快速模式I2C，用于与所有寄存器通信
符合RoHS和绿色要求
内部数字运动处理™（DMP™）引擎支持MotionProcessing和低功耗功能
在低功率陀螺仪和低功率加速度计模式下，DMP操作是可能的


应用
无人机和飞行玩具
基于运动的游戏控制器
虚拟现实耳机和控制器
室内/室外导航（死亡召回，楼层/电梯/步骤检测）
