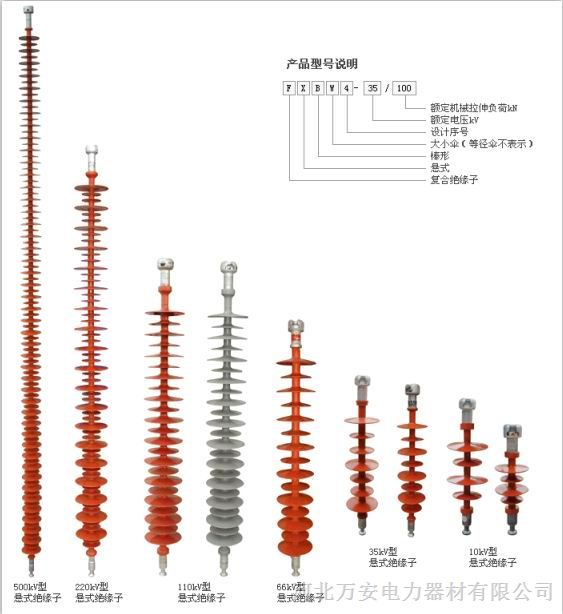

悬式复合绝缘子FXBW-35/100产品结构


概述    复合绝缘子是一种特殊的绝缘控件 -，能够在架空输电线路中起到重要作用。  分类    复合绝缘


子可分为：线路复合绝缘子和电站、电器复合绝缘子。也可分为 棒形悬式复合绝缘子，针式复合绝缘子


横担复合绝缘子，支柱复合绝缘子，防风偏复合绝缘子等。


输电线路用悬式    交流输电线路用悬式复合绝缘子    电压等级10--1000kV    额定机械负荷70-550kN  直流输电线路用悬式复合绝缘子    电压等级±500--±800kV


特点


产品特点1、优质硅橡胶外绝缘、 2、金具采用优质钢机加工而成 3、端部高温密封 4、金具连接采用先 进压接工艺 5、高强度环氧芯棒  6、伞裙设计符合空气动力学要求

产品型号	额定电压   KV	额定机械负荷KV	链接 结构  标记	结构 高度 Hmm	弧电距离Hmm	爬电距离Lmm
FXBW4-35/70	35	70	16	675	495	1350
FXBW4-35/100	35	100	16	695	495	1350

一.用途
棒形悬式复合绝缘子用于高压输电线路，作高压导线的固定和绝缘用。该产品尤其适用于污秽地区，能有效防止输电线路污闪事故，是目前广泛使用的瓷和玻璃绝缘子的换代产品。
二.结构及性能
复合绝缘子由伞套、芯棒及两端金具组成，对于110kV及以下产品，不配均压环，220kV及以上的产品配1～2个均压环。也可以根据用户需求配备均压环。
1.由硅橡胶为基体的高分子聚合物制成的伞盘具有良好的憎水性、耐腐蚀性、耐老化性等优点。能有效防止污闪事故的发生，且减少人工清扫，免测零值维护，为输电线路的安全运行提供了可靠的保证。
2.芯棒采用玻璃纤维增强树脂棒制成，具有很高的抗张强度(＞1100Mpa)，约为普通钢的1.5～2倍，为高强度瓷的3～5倍。此外芯棒还具有良好的减振性、抗蠕变性及抗疲劳断裂性。
3.金具和芯棒联接采用无损伤机械压接式联接，这是当今国际上的连接方式。其优点是：联接安全可靠，压接应力分布均匀，且不损伤芯棒玻璃纤维束的完整性，能充分发挥其高抗张强度的优良特性。
4.均压环具有改善电场分布，减少电晕和无线电干扰，保护伞裙在强电弧时不被烧坏。对于高电压等级的复合绝缘子效果更加显著。
5.复合绝缘子结构紧凑，体积小，重量轻(为同级瓷绝缘子串的1/7～1/10)，具有良好的弹性，不需定期清扫。因而不仅给运输、安装带来极大方便，而且大大减轻维护量及节约大量维护费用，减轻工人的劳动强度，也为事故检修及实施紧凑型线路提供了良好的条件。
