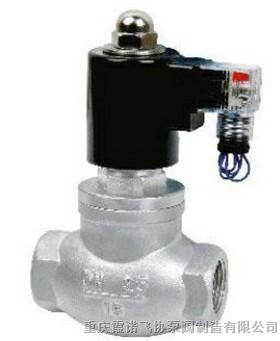

重庆霞诺飞协供应蒸汽（真空）电磁阀

型号/规格：
ZQDF/DN15-150
品牌/商标：
霞诺飞协
流体范围：
水、气、油、蒸汽、真空、腐蚀性或超净流体等
阀体材质：
黄铜、碳钢、不锈钢

发布询价信息

相关产品

普通会员

企业名：重庆霞诺飞协泵阀制造有限公司

类型：生产企业

电话： 02353257535

手机：18983535688

联系人：唐红专

QQ：

邮箱：508372203@qq.com

地址：重庆重庆市梁平县工业园A区9号

产品分类

仪器/仪表(10)
∟ 阀门仪表(10)

新品上架

商品信息 更新时间：2017-12-12

特殊功能选项
－K 常开式，断电时阀呈开启状态
－S手轮开关，人工开、关电磁阀
－X信号反馈，远程返回阀位状态
－N止回功能，防止流体倒流
主要技术参数
原理结构：分步直动活塞型
环境温度：-20℃--50℃（特制-40℃--80℃）；
控制方式：常闭式、常开式（型号规格后带-K）
工作压力：-1～0bar，0～16bar;
标准电压：AC220V、DC24V (其它可特制)
流体范围：水、气、油、蒸汽、真空、腐蚀性或超净流体等
流体温度：≤220℃
密封材料：PTFE、NBR、FKM（特制：紫铜）
阀体材质：黄铜、碳钢、不锈钢
电气连接：引线式、接线盒（3个接线端子）
防护等级：普通型IP54 、防爆型IP65
特殊功能：E—防爆，N-止回，X-信号反馈，K-常开，T-定时，S-手动；

备注：流体若含有杂质，应在电磁阀前端管路上安装过滤阀（滤网≥60目），且无凝固或结晶现象；

运行参数：

公称通径（DN）	内螺纹连接			法兰连接
	外形尺寸		内螺纹	外形尺寸		法兰尺寸
	H	L	G	H	L	D	D1	D2	b	f	n-d
15	153	92	1/2	175	130	95	65	46	14	2	4 -Φ14
20	153	92	3/4	180	150	105	75	56	16	2	4 -Φ14
25	153	110	1	195	160	115	85	65	16	3	4 -Φ14
32	176	120	1¹/₄	205	180	140	100	76	18	3	4 -Φ18
40	176	140	1¹/₂	220	200	150	110	84	18	3	4 -Φ18
50	192	162	2	235	230	165	125	99	20	3	4 - Φ18
65				250	290	185	145	118	20	3	4 -Φ18
80				260	310	200	160	132	20	3	8 -Φ18
100				290	350	220	180	156	22	3	8 -Φ18
125				365	400	250	210	184	22	3	8 -Φ18
150				400	480	285	240	211	24	3	8-Φ22
