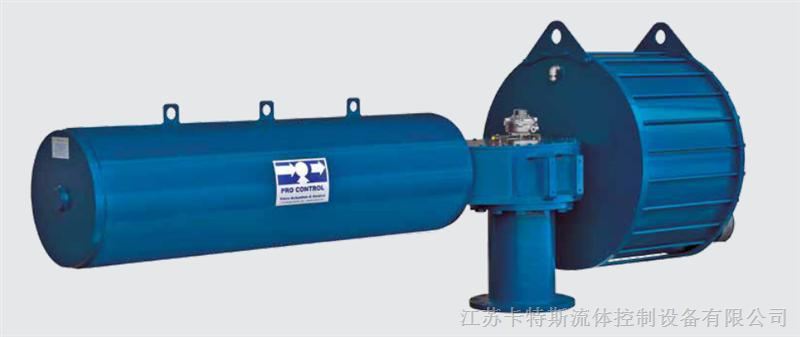

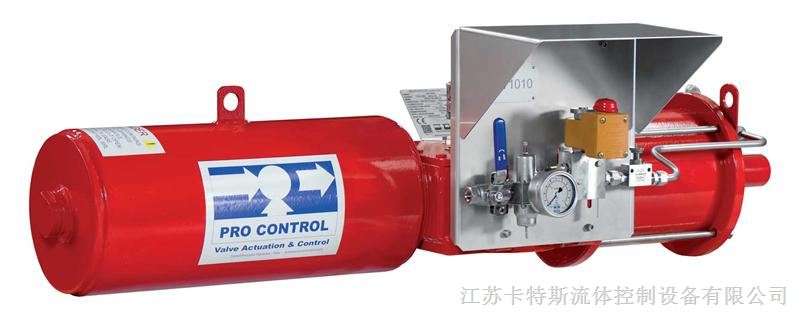

SPS & SPD角行程气动执行器

-重载高性能碳钢拨叉式气动执行器

单作用和双作用

SPS & SPD角行程气动执行机构-重载高性能碳钢拨叉式气动执行机构

是Pro Control进行特殊设计，适应要求最多的应用，被认为是最可靠的产品。

主要特征

●全封闭式的防风雨碳钢壳体结构

●拨叉机械机构适合阀门扭矩要求

●减压孔排放超压介质

●低压气动气缸供应压力达到12BAR，可适用于仪表空气或者惰性气体的领域，或者采用特殊领域材质（符合NACE标准）制成的可适用于酸性气体介质

●低温碳钢活塞采用LCB材料制成，采用动态浮动O型圈，以适合低压和高压的双重密封；用两个带润滑的活塞导向环，由高强度合金钢镀络的活塞杆进行支撑，减少摩擦，避免在长期停顿周期以后的零件粘连

●碳钢弹簧筒（仅用于单作用）在工厂内焊接全封装，涂有环氧树脂漆，确保人身安全，并使装配简化

●机械定位指示器符合AISI 316SS标准，全密封达到IP68，以避免杂质进入拨叉区域，监控装置配套用VDI / VDE 3845 NAMUR驱动槽孔

●青铜滑块确保最小摩擦，延长使用寿命并降低维护成本

●青铜推力轴承起到了执行机构主轴和拨叉在整个行程中的导向，并支撑全部所产生的横向负载

●合金钢拉杆符合ASTM A 320 L7标准，电镀锌涂层符合ASTM B633 FeZn 12（厚度12μm）标准

●采用AISI 316不锈钢制成的行程终点挡板，用于角度行程的精确调节（实行标准：90°+/-5°）

●根据要求提供全套人工手动操作设备

●设计允许4 x 90°执行器旋转

技术参数

供应压力： Max 12 Bar

单作用角行程执行机构输出扭矩：1.000.000 Nm，双作用：2.000.000 Nm

弹簧启动扭矩：400.000 Nm

弹簧结束扭矩：250.000 Nm

标准温度范围：-30°C ~ + 100°C。

特殊低温领域：-60°C

特殊高温领域：+ 200°C

标准：ASME VIII div.1和EN 13445

使用寿命：+30年
