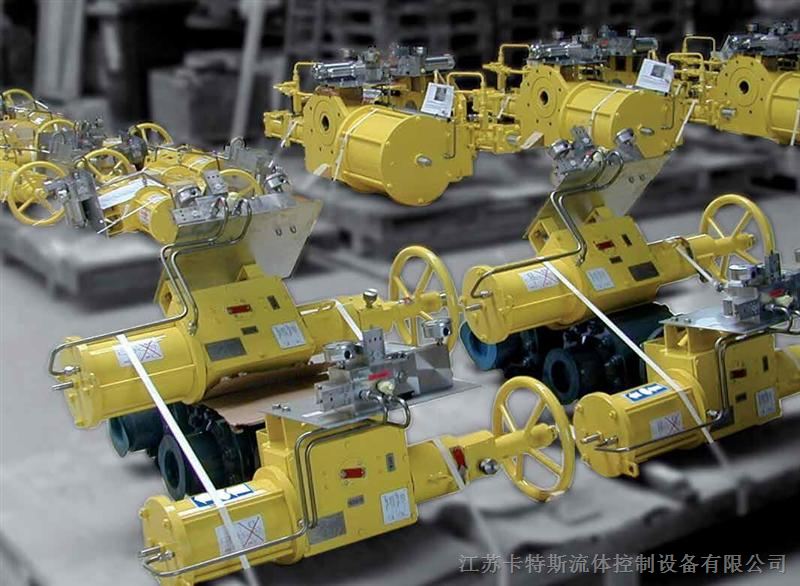

SGS & SGD系列重型高性能碳钢拨叉气体操作的执行器

Pro Control SGS和SGD系列执行器与SPS和SPD系列类似。

许多部件是可互换的，例如中心壳体，拨叉，导向块和弹簧罐，唯一的主要区别是高压缸。

SGS和SGD系列的执行机构是利用管线内的气体作为动力来操作介质，介质可以是脱硫气体，也可以是酸性气体。

主要特征

●模块式结构考虑到完全可互换性

●完全由碳钢制造

●全封闭式的防风雨壳体结构

●拨叉机械机构适合阀门扭矩要求

●减压孔排放超压介质

●采用标准碳钢的高压气动气缸，可适用于惰性气体的领域，或者采用特殊领域材质（符合NACE标准）制成的可适用于酸性气体介质

●带有动态浮动O型密封圈的碳钢活塞与润滑活塞导向环配合使用

●碳钢弹簧筒（仅用于单作用）带安全装置，可允许安全的安装和整个筒组件的拆卸

●机械定位指示器符合AISI 316SS标准，全密封达到IP68，以避免杂质进入拨叉区域，监控装置配套用VDI / VDE 3845 NAMUR驱动槽孔

●青铜滑块确保最小摩擦，延长使用寿命并降低维护成本

●青铜推力轴承起到了执行机构主轴和拨叉在整个行程中的导向，并支撑全部所产生的横向负载

●合金钢拉杆符合ASTM A 320 L7标准，电镀锌涂层符合ASTM B633 FeZn 12（厚度12μm）标准

●合金钢端部行程定位器的小阀门的位置允许准确的角度行程调整

●根据要求提供全套人工手动操作设备

●设计允许4 x 90°执行器旋转

技术规格

供应压力： Max 12 Bar

单作用执行器输出扭矩：1000000 Nm，双作用：2000000 Nm。

弹簧启动扭矩：400000 Nm。

弹簧结束扭矩：250.000 Nm。

标准温度范围：-30°C ~ + 100°C。

特殊低温领域：-60°C

特殊高温领域：+ 200°C

标准：ASME VIII div.1和EN 13445

使用寿命：+30年

进口气动执行器

进口气动执行器

进口气动执行器

进口气动执行器
