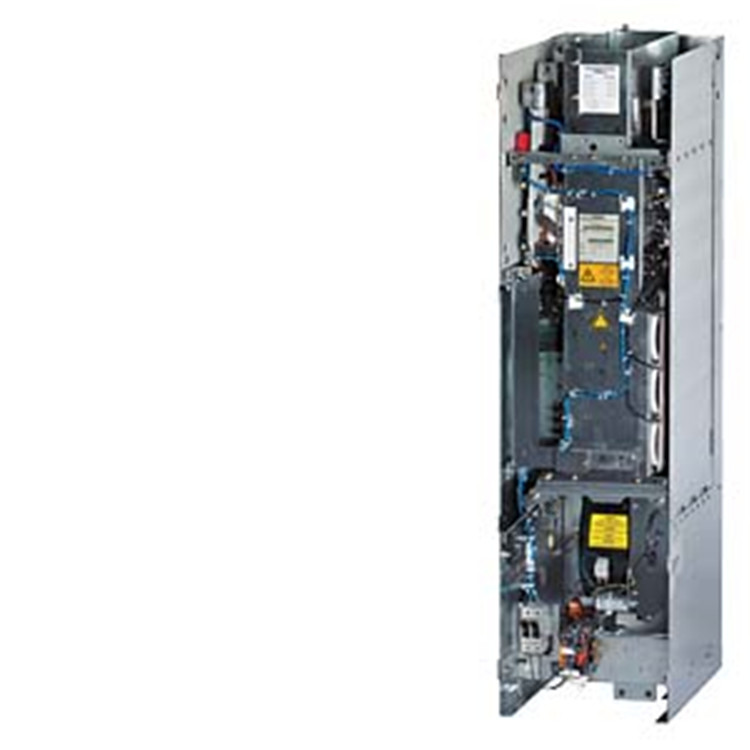

西门子S120 基础电源模块

型号/规格：
6SL3330-1TG33-0AA3
品牌/商标：
SIEMENS(西门子)
原产地：
德国
价格：
面议
包装：
全新原装
数量：
库存现货

发布询价信息

普通会员

企业名：上海铁狂机电设备有限公司

类型：

电话： 18217783837

手机：18217783837

联系人：张工

QQ：

邮箱：205624051@qq.com

地址：上海上海市上海市松江区乐都西路825弄89、90号5层

产品分类

变频器(3)
∟ 专用变频器(3)
PLC/可编程控制器(17)
∟ 模块式PLC(17)

新品上架

商品信息 更新时间：2020-07-20

产品名称：SINAMICS S120 基础电源模块输入：3相交流 660-690V，50/60Hz 输出：890-930V DC， 300A，250kW 结构形式：装机装柜型带抽拉式电子装置（CIM）内部风冷包括 DRIVE-CLiQ 导线

订货号：6SL3330-1TG33-0AA3

公司主营产品

可编程序控制器:S7-300，S7-400，S7-1200，S7-200，S7-200CN，S7-288，S7-1500,ET200,，S5全系列可编程序控制器；人机界面6AV，网络通讯6GK，开关电源6EP，变频器6SL，伺服数控，低压电气，软启动，电机等系列.

概述

基本整流装置适用于无需能量回馈电网的场合。基本整流装置适用于接地 TN/TT 和浮地 IT 电网。

基本整流柜有三种不同的机座号。对于 FB 和 GB 型框架，使用全控硅整流桥对基本整流柜和连接的电机模块进行预充电。可控硅整流器通常以 0° 的触发延迟角工作。

框架型号为 GD 的 900 kW (400 V) 或 1500 kW (690 V) 基本进线柜包括一个二极管整流桥，直流回路通过单独的进线侧预充电电路进行预充电。

可将一个具有适当框架规格的制动模块集成到基本整流柜中，以便能够结合使用一个外部制动电阻器，实现驱动系统的能量再生回馈运行。

设计

基本整流装置带下列标准接口：

1 个进线电源接口
1 个 24 V DC 电子装置电源接口
1 组直流母排接口 (DCP, DCN)，用于逆变装置供电
1 组直流母排接口 (DCPA, DCNA)，用于连接制动单元
3 个 DRIVE-CLiQ 插座
1 个温度传感器输入，用于 KTY84‑130、Pt1000 或 PTC（从固件版本 V4.7 HF17 起，可以使用 Pt1000）
1 PE 连接

基本整流装置的运行状态通过 3 个 LED 来指示。

基本电源模块的供应范围包括：

DRIVE‑CLiQ 电缆连接到控制单元
DRIVE‑CLiQ 电缆将控制单元连接到第一个电机模块
30 种语言的 1 组警告标签
(BG, CN, CZ, DE, DK, EE, ES, FI, FR, GB, GR, HU, IE, IS, IT, JP, KR, LT, LV, MT, NL, NO, PL, PT, RO, RU, SE, SI, SK, TR)

基本整流柜（框架型号为 GD）的预充电电路

与框架型号为 FB 和 GB 的基本整流柜不同的是，框架规格为 GD 的基本整流柜需要一个单独的预充电电路。必须单独订购预充电电路组件。

在启动期间，预充电电路确保基本型电源模块的直流母线电容器和所连接的电机模块通过电流限制进行预充电。预充电完成后，断路器合闸且绕过预充电电路；基本整流装置随后直接连接到进线电源。

该预充电电路包括包括一个预充电接触器和几个预充电电阻器；需要使用适当保护措施为该电路提供过流保护。为了提高允许的直流回路电容，每相中的预充电电阻器也可以并联连接。

有关预充电电路的更多信息，请参阅《SINAMICS 低压工程手册》。

关于预充电电路组件以及推荐的进线侧系统组件，请参见“系统组件”。

集成

基本整流装置通过 DRIVE-CLiQ 与上位控制单元通讯。此控制单元可能是 CU320-2 或 SIMOTION D 。需要提供一个 DC 24 V 直流电源给基本整流装置。

连接示例：机座号为 FB、GB 的基本整流装置

6SL3330-1TG33-0AA3

SINAMICS S120 基础电源模块输入：3相交流 660-690V，50/60Hz 输出：890-930V DC， 300A，250kW 结构形式：装机装柜型带抽拉式电子装置（CIM）内部风冷包括 DRIVE-CLiQ 导线

6SL3330-1TG34-3AA3

SINAMICS S120 BASIC LINE MODULE 3AC 500-690V, 50/60HZ, 430A OUTPUT: DC 675 - 930V RATED POWER: 355KW CHASSIS UNIT IP00 DESIGN CIM INTERNAL AIR COOLING INCL. DRIVE-CLIQ CABLE

6SL3330-1TG36-8AA3

SINAMICS S120 CABINET MODULE BASIC LINE MODULE 3AC 500-690V, 50/60HZ, 680A OUTPUT: DC 675 - 930V RATED POWER: 560KW CHASSIS UNIT IP00 DESIGN CIM INTERNAL AIR COOLING INKL. DRIVE-CLIQ LEITUNG

6SL3330-1TG41-1AA3

SINAMICS S120 BASIC LINE MODULE 3AC 500-690V, 50/60HZ, 1100A OUTPUT: DC 675 - 930V RATED POWER: 900KW CHASSIS UNIT IP00 DESIGN CIM INTERNAL AIR COOLING INKL. DRIVE-CLIQ LEITUNG

6SL3330-1TG41-4AA3

SINAMICS S120 BASIC LINE MODULE 3AC 500-690V, 50/60HZ, 1400A OUTPUT: DC 675 - 930V RATED POWER: 1100KW CHASSIS UNIT IP00 DESIGN CIM INTERNAL AIR COOLING INKL. DRIVE-CLIQ LEITUNG

6SL3330-1TG41-8AA3

SINAMICS S120 BASIC LINE MODULE 3AC 500-690V, 50/60HZ, 1880A OUTPUT: DC 675 - 930V RATED POWER: 1500KW CHASSIS UNIT IP00 DESIGN CIM INTERNAL AIR COOLING INCL. DRIVE-CLIQ CABLE
