产品简介：

The XL1509 is a 150 KHz fixed frequency PWM buck (step-down) DC/DC converter, capable of driving a 2A load with high efficiency, low ripple and excellent line and load regulation. Requiring a minimum number of external components, the regulator is simple to use and include internal frequency compensation and a fixed-frequency oscillator. The PWM control circuit is able to adjust the duty ratio linearly from 0 to 100%. An enable function, an over current protection function is built inside. When second current limit function happens, the operation frequency will be reduced from 150KHz to 50KHz. An internal compensation block is built in to minimize external component count.

优势特点：

Wide 4.5V to 40V Input Voltage Range

3.3V,5V,12V, and adjustable versions

Output Adjustable from 1.23V to 37V

Maximum Duty Cycle 100%

Minimum Drop Out 1.5V

Fixed 150KHz Switching Frequency

2A Constant Output Current Capability

Internal Optimize Power Transistor

High efficiency

Excellent line and load regulation

TTL shutdown capability

ON/OFF pin with hysteresis function

Built in thermal shutdown function

Built in current limit function

Built in second current limit function

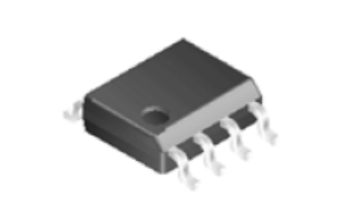

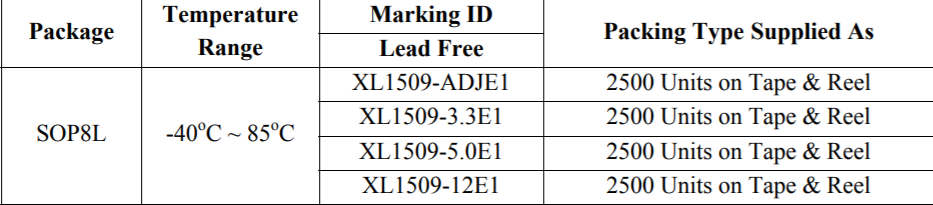

Available in SOP8L package

应用领域：行车记录仪 工业控制器 GPS导航仪 车载产品 打印机系列 机顶盒 车载板卡 便携式DVD 数码相框 防盗报警器 大摄像头高速球供电 路由器 小家电控制器 工业缝纫机 智能电表 安防领域等。

XL4012 大电流12A PWM  DC/DC， TO220输入3.6-25V ，输出0.8V-23V转换效率高达95% (功能兼容)---,完全替代LM2677,LM2678,LM2679 XL4012 大电流  12A  PWM ***DC/DC （一）输入3.6-25V  ，输出0.8V-23V转换效率高达95% (功能兼容)---,LM2677,LM2678,LM2679 XL4012 ***率、同步***稳压器.输入电压范围可由***3.6伏特到***30伏特,输出电压0.8V--23V可调整且输出电流可高达12A,非常适合于大尺寸液晶电视,***电子,工业控制供电,智能安防,网络通讯等设备的电压转换. XL4012应用电路非常简单,外围器件***.,其内部具有完整的系统保护 功能包括可调式软启动(adjustable soft-start)、短路保护(SCP) 、过温度保护(OTP)及可调式过电流保护(adjustable OCP)功能,切换频率固定为260KHz.XL4012采用标准的TO-220-5L无铅封装,.可以兼容IC型号有:LTC3610,LTM4601 XL1507完全兼容Pin to PinAP1507 XL1509完全兼容Pin to PinAP1509 XL2576完全兼容Pin to PinLM2576, LM2575 XL2576P完全兼容Pin to PinGL2576P, LM2575 XL2596完全兼容Pin to PinLM2596, AP1501,  MIC4576,AP1506 是***型开关稳压器，具有非常小的电压调整率和电流调整率，能够输出3.3V、5V、12V 固定电压和可调节电压输出方式，在规定的输入电压和输出负载的条件下，XL系列产品输出电压的误差范围为±4％；振荡器的振荡频率误差范围为±10％；典型的待机电流为70μA，芯片内置过流保护电路和过热保护电路。 220V-50Hz 生活用电经***整流成4.5V~40V 直流电源为系统供电，经XL1507/XL1509/XL2576/XL2576P/XL2596***得到稳定的电源，可根据不同应用改变R1、R2 的比例关系，从而使输出电压VOUT 可灵活变化，如R1=1K、R2=3K，则输出电压为4.92V；XL1507/XL1509/XL2576/XL2576P/XL2596 采用TO-252 TO220 和TO263封装，可PIN 对PIN 替换完全XL1507完全兼容Pin to PinAP1507 XL1509完全兼容Pin to PinAP1509 XL2576完全兼容Pin to PinLM2576, LM2575 XL2576P完全兼容Pin to PinGL2576P, LM2575 XL2596完全兼容Pin to PinLM2596, AP1501,  MIC4576,AP1506。 优点：1、输入、输出电压范围宽； （二）IC 内部CV，OVP 通过PWM 控制，输出电压，输出过压保护精度更高，响应速度更快，内置过流、过热保护，安全性更高； （三）外围元件少，低纹波。输入25V 电压，输出12V 情况下，效率可达到90%。 其他几款同类型的芯片为：XL1509、XL2576、XL2576P、XL2596。
