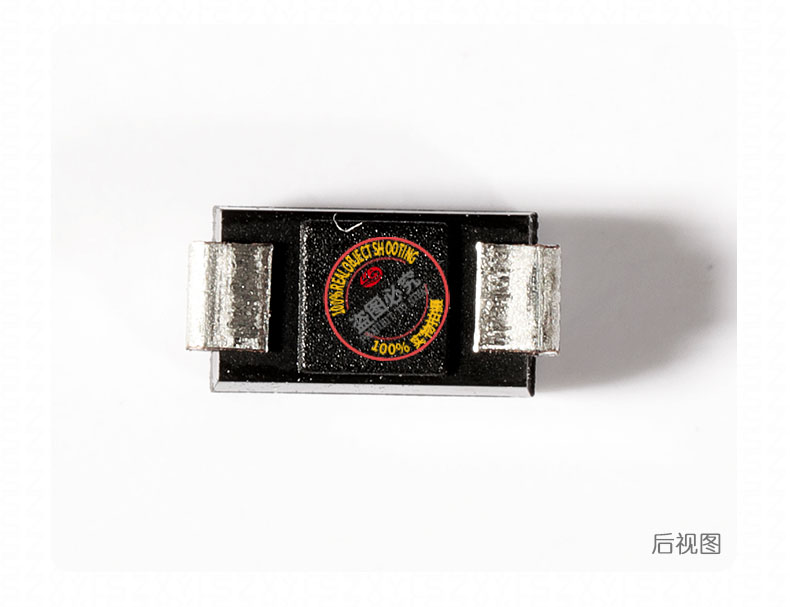

SS28是一种常见的肖特基势垒二极管，广泛应用于电子电路中。它利用金属和半导体之间的肖特基势垒实现单向导电性，具有低正向压降、快速开关速度和高电流容量等优点，适用于高频、高效和高功率的应用场景。

主要特性

1. 低正向压降
   • SS28的正向压降通常在0.2V到0.3V之间，远低于普通硅二极管（约0.6V到0.7V）。这一特性使其在大电流应用中能够显著降低功耗，提高电路效率。
2. 快速开关速度
   • 由于肖特基二极管的反向恢复时间非常短（通常在几纳秒到几十纳秒之间），它能够快速切换状态，适用于高频开关电路，如开关电源、高频整流等。
3. 高电流容量
   • 通常具有较高的电流容量，能够承受较大的正向电流，适用于高功率应用。其额定电流一般在2A到3A左右，具体取决于封装形式。
4. 低反向漏电流
   • SS28肖特基二极管在正常工作条件下，反向漏电流相对较小，但在高温或高反向电压下，漏电流可能会增加。因此，在设计电路时需要考虑工作温度和电压范围。

应用领域

1. 开关电源
   • SS28肖特基二极管在开关电源中，常用于同步整流电路，替代传统的二极管整流器，以提高电源的转换效率。其快速开关特性和低正向压降能够显著减少能量损耗。
2. 高频整流
   • 由于其快速开关特性，适用于高频信号的整流，能够有效减少开关损耗，提高整流效率。
3. 保护电路
   • 在电路中，可用于防止反向电压对电路的损坏，起到保护作用。例如，在太阳能电池板的旁路电路中，它可以防止电池板在阴影条件下反向放电。
4. 续流二极管
   • 在电感性负载电路中，可以作为续流二极管，防止电感电流突然中断而产生高反向电压，保护电路中的其他元件。

选型注意事项

1. 正向电流
   • 根据电路需求选择合适的正向电流容量。额定电流通常在2A到3A之间，需要确保其不超过额定值。
2. 反向电压
   • 选择反向电压高于电路中可能出现的反向电压，以保证二极管的安全工作。反向电压通常在50V到100V之间。。

总结

凭借其低正向压降、快速开关速度和高电流容量等特性，在开关电源、高频整流、保护电路等领域得到了广泛应用。在选型时，需要综合考虑正向电流、反向电压、工作温度和封装形式等因素，以确保其在电路中能够安全、高效地工作。尽管存在反向漏电流较大和耐压能力有限的局限性，但其在高功率和高频应用中的优势仍然使其成为一种重要的半导体器件。
